申请日2016.08.08
公开(公告)日2017.07.11
IPC分类号A47L15/42; A47L15/44; C02F1/00; C02F1/04
摘要
本实用新型提供一种组合式洗碗机的水处理装置，包括洗碗机、冷凝仓、蒸馏仓、筛选仓和底座，所述洗碗机的底部安装有脚轮，所述底座的顶部右端安装有筛选仓，所述筛选仓的内部设置有筛网，所述筛选仓的底部设置有筛选仓出污口，所述筛选仓的右侧下端设置有筛选仓进水口，所述筛选仓的左侧安装有蒸馏仓，所述筛选仓的左端上方与蒸馏仓的右端上方互通设置，所述蒸馏仓的内部设置有高温棒，所述蒸馏仓的左侧安装有冷凝仓，所述冷凝仓的内部安装有冷凝管。本实用新型结构简单合理、经济实用、使用方便，通过蒸馏仓和冷凝仓的配合使用，使得处理的更加充分，使得水资源利用更高，通过筛选仓的使用，也大大提高了处理的效率。
权利要求书

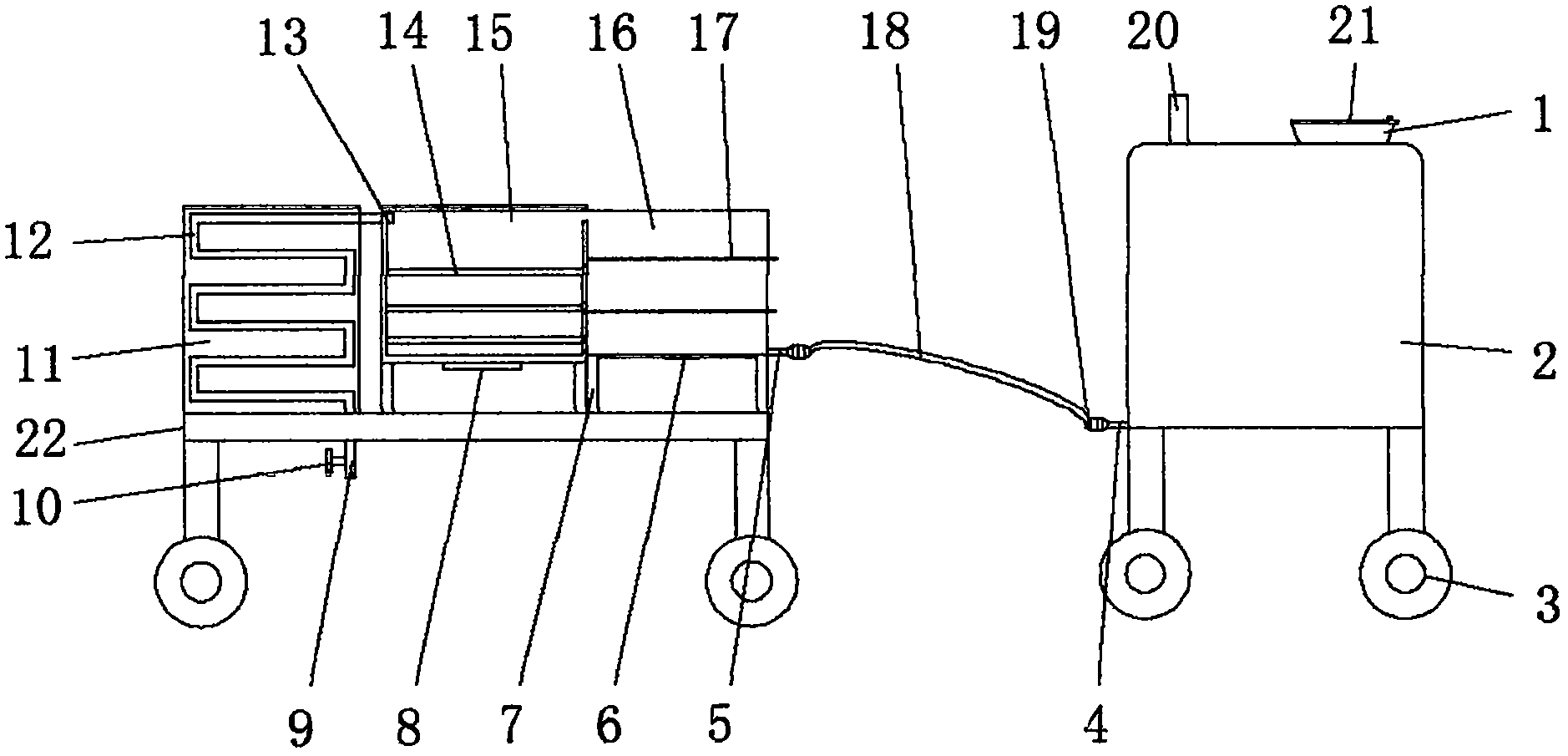

1.一种组合式洗碗机的水处理装置，包括洗碗机(2)、冷凝管出口(9)、冷凝仓(11)、冷凝管进口(13)、蒸馏仓(15)、筛选仓(16)和底座(22)，其特征在于：所述洗碗机(2)的顶部左端安装有洗碗机进水口(20)，所述洗碗机(2)的顶部右端安装有清洁剂进口(1)，且清洁剂进口(1)的顶部设置有盖门(21)，所述洗碗机(2)的底部安装有脚轮(3)，且洗碗机(2)的左侧下端设置有洗碗机出水口(4)，所述洗碗机出水口(4)上安装有连接体(19)，所述底座(22)的顶部右端安装有筛选仓(16)，且筛选仓(16)通过支撑柱(7)固定在底座(22)上，所述筛选仓(16)的内部设置有筛网(17)，所述筛选仓(16)的底部设置有筛选仓出污口(6)，所述筛选仓(16)的右侧下端设置有筛选仓进水口(5)，且筛选仓进水口(5)上安装有连接体(19)，所述筛选仓(16)的左侧安装有蒸馏仓(15)，且蒸馏仓(15)通过支撑柱(7)固定在底座(22)的中间，所述筛选仓(16)的左端上方与蒸馏仓(15)的右端上方互通设置，所述蒸馏仓(15)的内部设置有高温棒(14)，所述蒸馏仓(15)的底部设置有蒸馏仓出污口(8)，所述蒸馏仓(15)的左侧安装有冷凝仓(11)，且冷凝仓(11)固定在底座(22)的左端，所述冷凝仓(11)的内部安装有冷凝管(12)，所述冷凝管进口(13)设置在蒸馏仓(15)的内部左上角，所述冷凝管出口(9)设置在底座(22)的下方，且冷凝管出口(9)上设置有控制阀门(10)，所述底座(22)的底部设置有脚轮(3)。
2.根据权利要求1所述的一种组合式洗碗机的水处理装置，其特征在于：所述筛选仓进水口(5)与洗碗机出水口(4)通过连接体(19)和软水管(18)连通。
3.根据权利要求1所述的一种组合式洗碗机的水处理装置，其特征在于：所述冷凝管(12)设置成多排U型管。
4.根据权利要求1所述的一种组合式洗碗机的水处理装置，其特征在于：所述高温棒(14)设置有三个。
5.根据权利要求1所述的一种组合式洗碗机的水处理装置，其特征在于：所述筛网(17)设置有两个，且两个筛网(17)均与筛选仓(16)活性连接。
说明书
一种组合式洗碗机的水处理装置
技术领域
本实用新型属于环保机械技术领域，具体涉及一种组合式洗碗机的水处理装置。
背景技术
当前的洗碗机在清洗过后，将污水由排水管排出洗碗机后，通常都不会对污水进行处理，必然会造成水资源的浪费，而事实上，洗碗机的污水通过一定的处理后，都是可以再次利用的。而且通常洗碗机都是固定安装在特定位置，占据空间，给生活造成极大的不便，虽然市场上有一些类似的组合式洗碗机的水处理装置，但是它们的结构过于简单，处理效果差，效率低，水资源浪费太多，从而不能满足人们的使用需求，该组合式洗碗机的水处理装置能够有效的解决上述所出现的问题，来满足人们的使用需求。
实用新型内容
本实用新型的目的在于提供一种组合式洗碗机的水处理装置，以解决上述背景技术中提出的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种组合式洗碗机的水处理装置，包括洗碗机、冷凝管出口、冷凝仓、冷凝管进口、蒸馏仓、筛选仓和底座，所述洗碗机的顶部左端安装有洗碗机进水口，所述洗碗机的顶部右端安装有清洁剂进口，且清洁剂进口的顶部设置有盖门，所述洗碗机的底部安装有脚轮，且洗碗机的左侧下端设置有洗碗机出水口，所述洗碗机出水口上安装有连接体，所述底座的顶部右端安装有筛选仓，且筛选仓通过支撑柱固定在底座上，所述筛选仓的内部设置有筛网，所述筛选仓的底部设置有筛选仓出污口，所述筛选仓的右侧下端设置有筛选仓进水口，且筛选仓进水口上安装有连接体，所述筛选仓的左侧安装有蒸馏仓，且蒸馏仓通过支撑柱固定在底座的中间，所述筛选仓的左端上方与蒸馏仓的右端上方互通设置，所述蒸馏仓的内部设置有高温棒，所述蒸馏仓的底部设置有蒸馏仓出污口，所述蒸馏仓的左侧安装有冷凝仓，且冷凝仓固定在底座的左端，所述冷凝仓的内部安装有冷凝管，所述冷凝管进口设置在蒸馏仓的内部左上角，所述冷凝管出口设置在底座的下方，且冷凝管出口上设置有控制阀门，所述底座的底部设置有脚轮。
优选的，所述筛选仓进水口与洗碗机出水口通过连接体和软水管连通。
优选的，所述冷凝管设置成多排U型管。
优选的，所述高温棒设置有三个。
优选的，所述筛网设置有两个，且两个筛网均与筛选仓活性连接。
本实用新型的有益效果：该组合式洗碗机的水处理装置结构简单合理、经济实用、使用方便，通过蒸馏仓和冷凝仓的配合使用，使得处理的更加充分，使得水资源利用更高，通过筛选仓的使用，也大大提高了处理的效率，通过清洁剂的添加使用，极大的避免了清洁剂对水资源的污染，通过脚轮的设置，使得装置更加灵活，不在限制于空间，给人们的使用带来方便。
