申请日2016.09.20
公开(公告)日2017.11.28
IPC分类号A47L11/30
摘要
本实用新型涉及洗地车技术领域，具体涉及一种洗地车联体污水箱，包括污水箱本体和座椅部，污水箱本体和座椅部一体成型，污水箱本体的内部设有用于盛装液体的第一容置腔。污水箱本体和座椅部一体成型，免去了现有技术中用于连接污水箱于座椅的连接零件，从而减少了装配环节，从而提高洗地车整体生产效率。另外，污水箱本体和座椅部为一体成型结构，使得洗地车联体污水箱整体紧凑且结实。
权利要求书
1.一种洗地车联体污水箱，其特征在于：所述联体污水箱包括污水箱本体和座椅部，污水箱本体和座椅部一体成型，污水箱本体的内部设有用于盛装液体的容置腔，座椅部的内部设有用于盛装液体的容置腔，污水箱本体的容纳腔与座椅部的容纳腔相互连通。
2.根据权利要求1所述的洗地车联体污水箱，其特征在于：座椅部设有用于承受人体重力的椅底座，椅底座的底壁设有向内凹入的凹坑。
3.根据权利要求2所述的洗地车联体污水箱，其特征在于：凹坑的表面设有加强筋。
4.根据权利要求1所述的洗地车联体污水箱，其特征在于：污水箱本体的内部设有污水吸入口。
5.根据权利要求1所述的洗地车联体污水箱，其特征在于：污水箱本体的内部设有吸力口。
6.根据权利要求1所述的洗地车联体污水箱，其特征在于：污水箱本体的底壁设有排污口。
说明书
一种洗地车联体污水箱
技术领域
本实用新型涉及洗地车技术领域，具体涉及一种洗地车联体污水箱。
背景技术
现有技术中，洗地车设有污水箱。洗地车的座椅与污水箱是彼此分离设置的。座椅是在污水箱的基础上增设的，污水箱与座椅之间的装配需使用零件连接，零件装配过程耗时，导致洗地车整体生产效率较低，另外，还使得污水箱与座椅的连接不紧凑，易松动。
发明内容
本实用新型的目的是针对现有技术的不足，提供一种洗地车联体污水箱，其能提高洗地车整体生产效率;使污水箱与座椅的连接紧凑、结实。

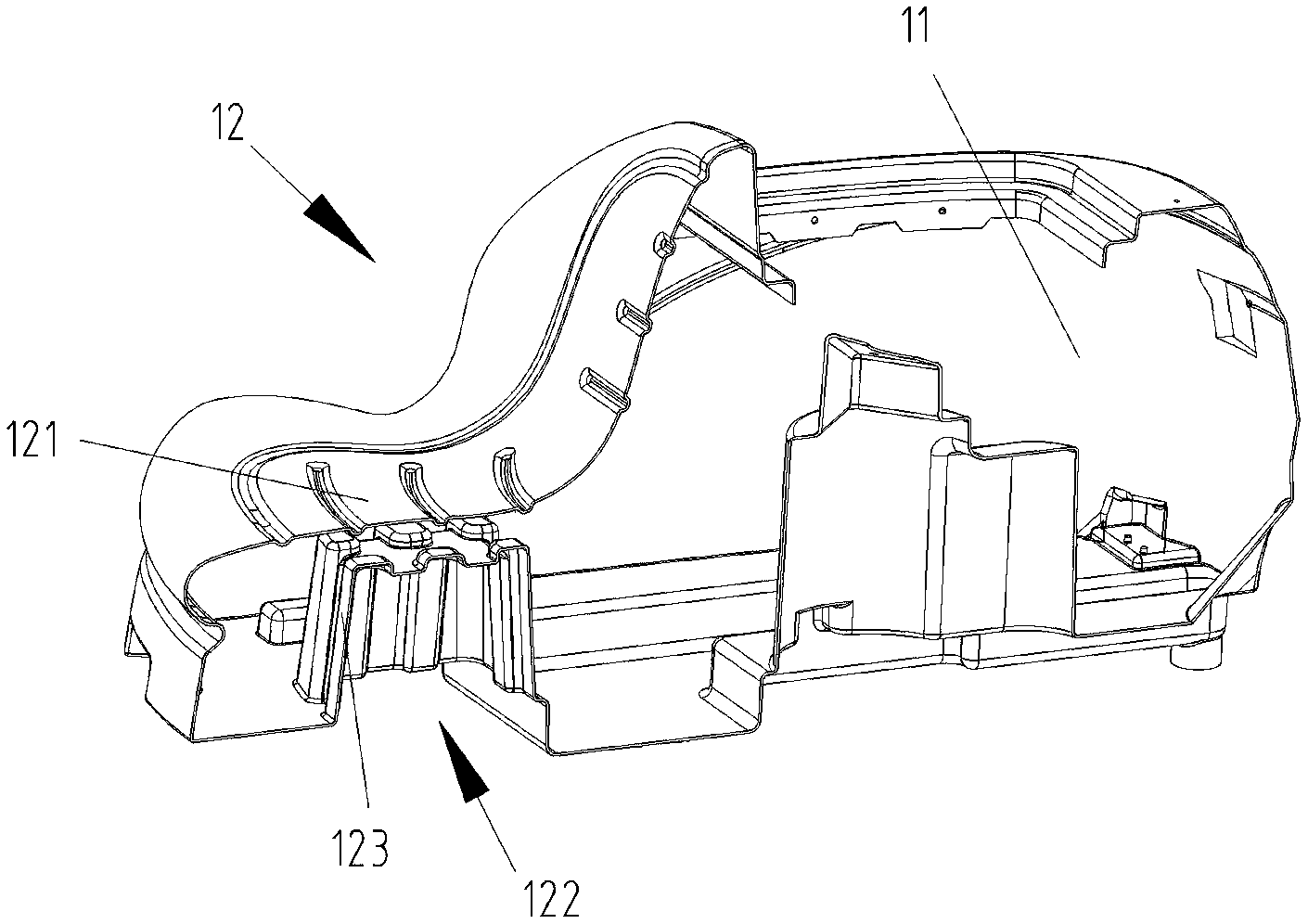

本实用新型提供的洗地车联体污水箱，包括污水箱本体和座椅部，污水箱本体和座椅部一体成型，污水箱本体的内部设有用于盛装液体的容置腔。
具体地，座椅部的内部设有用于盛装液体的容置腔，污水箱本体的容纳腔与座椅部的容纳腔相互连通。
具体地，座椅部设有用于承受人体重力的椅底座，椅底座的底壁设有向内凹入的凹坑。
具体地，凹坑的表面设有加强筋。
具体地，污水箱本体的内部设有污水吸入口。
具体地，污水箱本体的内部设有吸力口。
具体地，污水箱本体的底壁设有排污口。
与现有技术相比，本实用新型的有益效果是：
本实用新型提供的洗地车联体污水箱，包括污水箱本体和座椅部，污水箱本体和座椅部一体成型，污水箱本体的内部设有用于盛装液体的第一容置腔。污水箱本体和座椅部一体成型，免去了现有技术中用于连接污水箱于座椅的连接零件，从而减少了装配环节，从而提高洗地车整体生产效率。另外，污水箱本体和座椅部为一体成型结构，使得洗地车联体污水箱整体紧凑且结实。
