申请日2016.08.18
公开(公告)日2016.11.16
IPC分类号C02F1/52; C02F1/56; C02F1/00
摘要
本发明涉及一种预处理畜禽养殖废水的柱塞式筛网过滤装置，包括筛网过滤器，筛网过滤器上设有进水口、进气口、出水口及排泥口，进水口位于筛网过滤器顶部，并在进水口上通过进水阀连接有进水水泵和药剂泵;筛网过滤器内设有将其内部空间分隔成过滤室和排水室的过滤筛网;筛网过滤器内设有与进水口连通的管道混合器，管道混合器置于过滤室内。进水口将废水给入管道混合器，然后流入过滤室，经过滤筛网过滤后的清水通过排水室下部的排水口排出;进水口通过管道与药剂泵连接并将药剂罐内药液给入管道混合器内;进气口通过管道与鼓风机连接并将空气鼓入排水室吹脱过滤筛网上的污泥，可见，本发明操作简单，能有效过滤去除废水中的粪渣颗粒物。

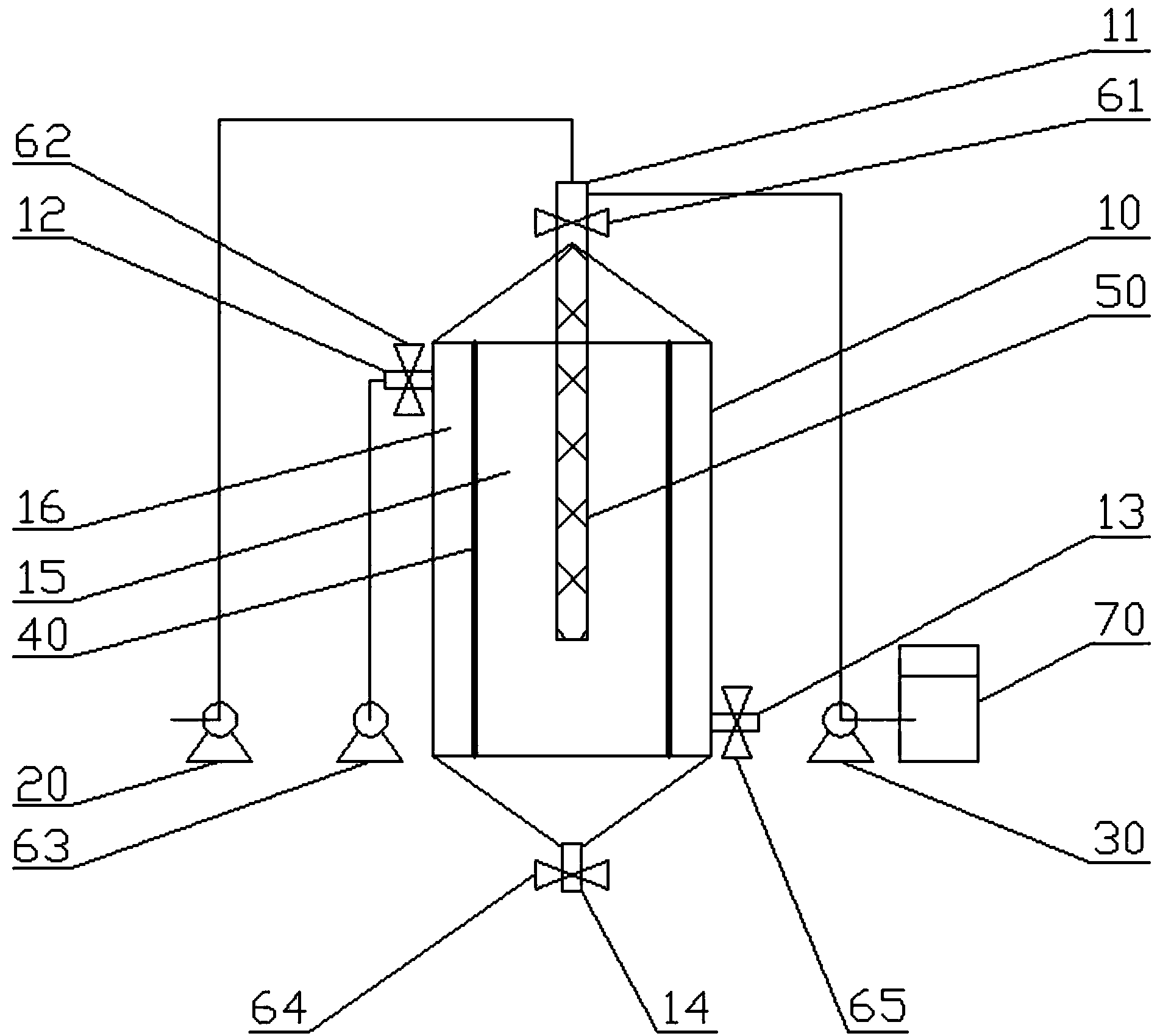

摘要附图
权利要求书
1.一种预处理畜禽养殖废水的柱塞式筛网过滤装置，其特征在于：包括筛网过滤器，
-所述筛网过滤器上设有进水口、进气口、出水口及排泥口，所述进水口位于所述筛网过滤器顶部，并在进水口上通过进水阀连接有进水水泵和药剂泵;
-所述筛网过滤器内设有将其内部空间分隔成过滤室和排水室的过滤筛网;
-所述筛网过滤器内设有与所述进水口连通的管道混合器，所述管道混合器置于所述过滤室内。
2.根据权利要求1所述的预处理畜禽养殖废水的柱塞式筛网过滤装置，其特征在于：所述过滤筛网包括过滤骨架和张设在其上的筛网，所述过滤骨架为厚3～8mm、孔径为5～10mm的不锈钢网，所述过滤筛网为孔径为0.075～1mm的锈钢材质网、尼龙或滤布。
3.根据权利要求1所述的预处理畜禽养殖废水的柱塞式筛网过滤装置，其特征在于：所述进气口位于所述排水室侧面上，所述进气口上设有进气阀，并通过管道与鼓风机连接。
4.根据权利要求1所述的预处理畜禽养殖废水的柱塞式筛网过滤装置，其特征在于：所述排泥口设置在所述筛网过滤器底部并与所述过滤室连通，所述排泥口上设有排泥阀。
5.根据权利要求1所述的预处理畜禽养殖废水的柱塞式筛网过滤装置，其特征在于：所述出水口位于所述排水室底部，并在出水口上设有出水阀。
6.根据权利要求1所述的预处理畜禽养殖废水的柱塞式筛网过滤装置，其特征在于：所述药剂泵通过管道连接有药剂罐。
7.根据权利要求1-6任一项所述的预处理畜禽养殖废水的柱塞式筛网过滤装置，其特征在于：所述筛网过滤器为圆柱体，其内腔通过所述过滤筛网沿径向分割为所述过滤室和排水室。
8.根据权利要求7所述的预处理畜禽养殖废水的柱塞式筛网过滤装置，其特征在于：所述过滤室和排水室体积比为10～50:1。
说明书
一种预处理畜禽养殖废水的柱塞式筛网过滤装置
技术领域
本发明属于牧业领域废水处理技术，尤其涉及一种预处理畜禽养殖废水的柱塞式筛网过滤装置。
背景技术
固液分离技术是指将污染物中的固体成分和液体溶液分离开来。依据固液分离过程的推动力，可将固液分离方法分为三大类：(1)重力沉降法，它是利用重力作用使固体颗粒沉降从而达到固液分离的方法，工业上常用的设备有沉降池，各种浓缩机等等;(2)过滤法，它是利用过滤推动力借过滤介质实现固液分离的方法，是最常用获得清液的方法，常用设备为各种类型的过滤机;(3)离心分离法，它是利用离心力作用使固体颗粒沉降和过滤的方法，在强离心力作用下，比重较大的固体颗粒快速沉降在转筒内壁上形成泥饼，分离出的水分在泥饼表面形成液体层，转筒内的螺旋状输送器与转筒之间的转速差，使泥饼被螺旋输送器叶片挤压到转筒的锥形出口处排出，而分离出的水分则从转筒的圆柱端经溢流堰流出，最常用的设备有离心沉降机和离心过滤机等。
养殖废水中含有大量的粪渣，固含量很高，一直干扰这类废水的正常处理，达标处理难度大。目前，许多养殖场采用了简单直冲式筛网过滤器过滤处理，粪渣和水分离效果不明显，同时人工操作强度大;部分养殖场采用了带式压滤机过滤处理，然而带式压滤机给水泵扬程高、能耗高，导致运行成本高居不下，企业难以承受;也有养殖场采用混凝沉淀技术预处理养殖废水，固液分离效果明显，但是药剂用量非常大，不仅大幅度增加运行成本，而且增加了废渣产生量，提高了固废处置成本。因此，养殖废水中粪渣的经济有效分离是一个值得研究的课题。
筛网过滤器是一种简单而有效的过滤设备，造价比较便宜，在国内外工业废水、城市生活废水及农业灌溉系统中使用广泛。筛网过滤器的过滤机理就是利用筛网的孔隙，把大于孔隙尺寸的杂质颗粒截留下来，获得需要的液体产品。它的主要作用是过滤掉废水中的有机悬浮物、固体渣屑、泥沙等污物。筛网过滤器在实际运行中，最容易发生的就是筛网堵塞，例如，当废水中有机悬浮物含量稍高时，尤其是当压力较大时，大量的有机污物会粘在筛网上和挤进筛网孔里，造成过滤系统水路不畅和堵塞，因此，筛网需要经常清洗。
如何克服传统筛网过滤技术堵塞问题并减少清洗频次，探索更高效的过滤技术，成为提出本发明的出发点。
混凝技术是采用混凝剂去除废水中大分子有机物和胶体颗粒物的常用技术，其作用是通过添加化学药剂而改变胶体颗粒的表面特性，使分散的胶体颗粒聚集形成大颗粒物。为了解决筛网过滤堵塞造成的一系列问题，本发明开发了一种通过混凝药剂改变废水中颗粒物性能并使其凝聚成大颗粒物，从而减少有机物或小颗粒物粘附在筛网上，从而有效解决筛网过滤堵塞问题。
发明内容
为解决上述技术问题，本发明的目的是提供一种筛网不会堵塞、无需清洗筛网且运行稳定的预处理畜禽养殖废水的柱塞式筛网过滤装置。
本发明的预处理畜禽养殖废水的柱塞式筛网过滤装置，包括筛网过滤器，
-所述筛网过滤器上设有进水口、进气口、出水口及排泥口，所述进水口位于所述筛网过滤器顶部，并在进水口上通过进水阀连接有进水水泵和药剂泵;
-所述筛网过滤器内设有将其内部空间分隔成过滤室和排水室的过滤筛网;
-所述筛网过滤器内设有与所述进水口连通的管道混合器，所述管道混合器置于所述过滤室内。
进一步的，所述过滤筛网包括过滤骨架和张设在其上的筛网，所述过滤骨架为厚3～8mm、孔径为5～10mm的不锈钢网，所述过滤筛网为孔径为0.075～1mm的锈钢材质网、尼龙或滤布。
进一步的，所述进气口位于所述排水室侧面上，所述进气口上设有进气阀，并通过管道与鼓风机连接。
进一步的，所述排泥口设置在所述筛网过滤器底部并与所述过滤室连通，所述排泥口上设有排泥阀。
进一步的，所述出水口位于所述排水室底部，并在出水口上设有出水阀。
进一步的，所述药剂泵通过管道连接有药剂罐。
进一步的，所述筛网过滤器为圆柱体，其内腔通过所述过滤筛网沿径向分割为所述过滤室和排水室。
进一步的，所述过滤室和排水室体积比为10～50:1。
借由上述方案，本新型通过改进进水和反冲洗方式并优化筛网孔径，有效地改善了筛网的通过性能，同时通过在筛网过滤过程增加了药剂辅助作用，改善颗粒物的粘附性和聚集性能，大幅度提高了筛网的过滤性能，明显降低了反冲洗频率，且操作简单，能耗低，运行稳定，解决了传统筛网过滤器堵塞、反冲洗频繁等问题。
上述说明仅是本发明技术方案的概述，为了能够更清楚了解本发明的技术手段，并可依照说明书的内容予以实施，以下以本发明的较佳实施例并配合附图详细说明如后。
