利用污水制取硫化钠的处理系统及其处理方法

　　申请日2016.07.19

　　公开(公告)日2016.11.09

　　IPC分类号C02F9/14; C01B17/22

　　摘要

　　本发明属于化工领域，具体涉及一种利用污水制取硫化钠的处理系统及其处理方法，包括污水收集池、含硫污水收集罐、反应池Ⅰ、含硫化钠碱性污水收集罐、反应池Ⅱ、干燥池和封装罐，污水收集池与含硫污水收集罐之间设置有联通阀，含硫污水收集罐与反应池Ⅰ之间设置有联通阀，反应池Ⅰ与含硫化钠碱性污水收集罐之间设置有联通阀，含硫化钠碱性污水收集罐与反应池Ⅱ之间设置有联通阀，干燥池设置在反应池Ⅱ的下方，且干燥池与反应池Ⅱ相连接，封装罐设置在干燥池的下方，且封装罐与干燥池相连接。解决地下灌区中含硫污水对水质及大气等的污染，并使废水再利用，制取硫化钠，进行资源的可再生循环。

　　权利要求书

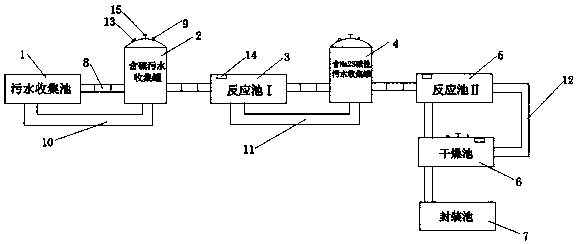

　　1.一种利用污水制取硫化钠的处理系统，其特征在于：包括污水收集池(1)、含硫污水收集罐(2)、反应池Ⅰ(3)、含硫化钠碱性污水收集罐(4)、反应池Ⅱ(5)、干燥池(6)和封装罐(7)，污水收集池(1)与含硫污水收集罐(2)之间设置有联通阀(8)，含硫污水收集罐(2)与反应池Ⅰ(3)之间设置有联通阀(8)，反应池Ⅰ(3)与含硫化钠碱性污水收集罐(4)之间设置有联通阀(8)，含硫化钠碱性污水收集罐(4)与反应池Ⅱ(5)之间设置有联通阀(8)，干燥池(6)设置在反应池Ⅱ(5)的下方，且干燥池(6)与反应池Ⅱ(5)相连接，封装罐(7)设置在干燥池(6)的下方，且封装罐(7)与干燥池(6)相连接。

　　2.根据权利要求1所述一种利用污水制取硫化钠的处理系统，其特征在于：所述含硫污水收集罐(2)、含硫化钠碱性污水收集罐(4)和干燥池(6)上均设有抽样管(9)。

　　3.根据权利要求2所述一种利用污水制取硫化钠的处理系统，其特征在于：所述污水收集池(1)与含硫污水收集罐(2)之间还设置有含硫污水收集槽(10)，反应池Ⅰ(3)与含硫化钠碱性污水收集罐(4)之间还设置有含硫化钠碱性污水收集槽(11)，反应池Ⅱ(5)与干燥池(6)之间还设置有硫化钠成品收集槽(12)。

　　4.根据权利要求1所述一种利用污水制取硫化钠的处理系统，其特征在于：所述含硫污水收集罐(2)、含硫化钠碱性污水收集罐(4)和干燥池(6)上均设有温控装置(13)。

　　5.根据权利要求1所述一种利用污水制取硫化钠的处理系统，其特征在于：所述反应池Ⅰ(3)、反应池Ⅱ(5)和干燥池(6)上均设有投料口(14)。

　　6.根据权利要求1所述一种利用污水制取硫化钠的处理系统，其特征在于：所述含硫污水收集罐(2)、含硫化钠碱性污水收集罐(4)和干燥池(6)上均设有安全阀(15)。

　　7.一种根据权利要求1—6中任意一项所述的利用污水制取硫化钠的处理方法，其特征在于，包括以下步骤：

　　a.收集地下灌区中的污水，置于污水收集池(1)中，经过活性污泥法，分解去除污水中的有机污染物，得到含硫污水，通过联通阀(8)，含硫污水被置于含硫污水收集罐(2)中;

　　b.在a的基础上，打开联通阀(8)，含硫污水收集罐(2)将含硫污水通入到反应池Ⅰ(3)中;在反应池Ⅰ(3)中，含硫污水包括Na+、H+、OH-、H2S、HS- 、S2-和SO42-，再经过硫化钡法、吸收法、加碱法，得到含硫化钠碱性污水;通过联通阀(8)，将含硫化钠碱性污水置入含硫化钠碱性污水收集罐(4)中;

　　c.在b的基础上，打开联通阀(8)，含硫化钠碱性污水收集罐(4)将含硫化钠碱性污水通入到反应池Ⅱ(5)中;在反应池Ⅱ(5)中，将含硫化钠碱性污水经蒸发浓缩，制得硫化钠成品;

　　d.在c的基础上，将硫化钠成品通入干燥池(6)中;在干燥池(6)中，加入干燥剂，并提供一个碱性环境;所述干燥剂包括氨气、氢氧化钠、石灰水;

　　e.在d的基础上，将硫化钠通入封装罐(7)中，进行密封、存罐。

　　说明书

　　一种利用污水制取硫化钠的处理系统及其处理方法

　　技术领域

　　本发明涉及硫化钠的生产工艺，具体涉及一种利用污水制取硫化钠的处理系统及其处理方法，属于化工领域。

　　背景技术

　　硫化钠Na2S，俗称硫化碱，无水纯品为等轴晶系白色结晶。主要用作生皮脱毛剂，纸浆蒸煮剂，硫化染料的原料，染料中间体还原剂，织物染色媒染剂，矿石浮选剂，也可用作粘胶纤维脱硫剂以及生产硫氢化钠和多硫化钠原料等，从而地下灌区中含硫化钠碱性污水，其中硫化钠碱性污水会与酸性水反应生成硫化氢有毒气体，该气体大多数都会被排放到大气中去造成污染，也会使水质进一步恶化。而且由于现有技术中的排污道设计不合理的问题，在生产停车，或者紧急情况的时候无法有效的使排放的污水达到环保的标准。

　　发明内容

　　本发明旨在解决现有技术中，排污道设计不合理的问题，以及地下灌区中含硫污水对水质及大气等的污染问题。故本发明针对现有问题，提供了一种利用污水制取硫化钠的处理系统及其处理方法，来实现废水再利用，制取硫化钠，进行资源的可再生循环技术目的。

　　本发明的目的是通过下述技术方案来实现。

　　一种利用污水制取硫化钠的处理系统，其特征在于：包括污水收集池、含硫污水收集罐、反应池Ⅰ、含硫化钠碱性污水收集罐、反应池Ⅱ、干燥池和封装罐，污水收集池与含硫污水收集罐之间设置有联通阀，含硫污水收集罐与反应池Ⅰ之间设置有联通阀，反应池Ⅰ与含硫化钠碱性污水收集罐之间设置有联通阀，含硫化钠碱性污水收集罐与反应池Ⅱ之间设置有联通阀，干燥池设置在反应池Ⅱ的下方，且干燥池与反应池Ⅱ相连接，封装罐设置在干燥池的下方，且封装罐与干燥池相连接。

　　所述含硫污水收集罐、含硫化钠碱性污水收集罐和干燥池上均设有抽样管。

　　所述污水收集池与含硫污水收集罐之间还设置有含硫污水收集槽，反应池Ⅰ与含硫化钠碱性污水收集罐之间还设置有含硫化钠碱性污水收集槽，反应池Ⅱ与干燥池之间还设置有硫化钠成品收集槽。

　　所述含硫污水收集罐、含硫化钠碱性污水收集罐和干燥池上均设有温控装置。

　　所述反应池Ⅰ、反应池Ⅱ和干燥池上均设有投料口。

　　所述含硫污水收集罐、含硫化钠碱性污水收集罐和干燥池上均设有安全阀。

　　一种利用污水制取硫化钠的处理方法，其特征在于，包括以下步骤：

　　a.收集地下灌区中的污水，置于污水收集池中，经过活性污泥法，分解去除污水中的有机污染物，得到含硫污水，通过联通阀，含硫污水被置于含硫污水收集罐中;

　　b.在a的基础上，打开联通阀，含硫污水收集罐将含硫污水通入到反应池Ⅰ中;在反应池Ⅰ中，含硫污水包括Na+、H+、OH-、H2S、HS- 、S2-和SO42-，再经过硫化钡法、吸收法、加碱法，得到含硫化钠碱性污水;通过联通阀，将含硫化钠碱性污水置入含硫化钠碱性污水收集罐中;

　　c.在b的基础上，打开联通阀，含硫化钠碱性污水收集罐将含硫化钠碱性污水通入到反应池Ⅱ中;在反应池Ⅱ中，将含硫化钠碱性污水经蒸发浓缩，制得硫化钠成品;

　　d.在c的基础上，将硫化钠成品通入干燥池中;在干燥池中，加入干燥剂，并提供一个碱性环境。所述干燥剂包括氨气、氢氧化钠、石灰水;

　　e.在d的基础上，将硫化钠通入封装罐中，进行密封、存罐。

　　本发明带来的有益效果如下：

　　1.在本发明中，污水处理系统的设置，解决地下灌区中含硫污水对水质及大气等的污染;

　　2.在本发明中，废水再利用，制取硫化钠，进行资源的可再生循环;

　　3.在本发明中，污水收集池、含硫污水收集罐、反应池Ⅰ、含硫化钠碱性污水收集罐、反应池Ⅱ、干燥池和封装罐的设置，使工艺流程分装进行，实现精细分工和可控制流程;

　　4.在本发明中，联通阀的设置，使制取硫化钠的污水处理系统方便控制;

　　5.在本发明中，抽样管和温控装置的设置，方便实时取样，并监测处理系统中样品成分和含量，便于控制流程反应;

　　6.在本发明中，含硫污水收集槽、含硫化钠碱性污水收集槽、硫化钠成品收集槽的设置，利于抽样不合格时，通过收集槽回收，再处理，循环至达到合格;

　　7.在本发明中，反应池Ⅰ、反应池Ⅱ和干燥池上均设有投料口，便于投料。
