申请日2016.07.19
公开(公告)日2016.10.12
IPC分类号C02F1/72
摘要
本发明公开了一种超临界水处理设备包括预热器、反应器、冷却器和气液分离槽，所述预热器的上端设有进液口，所述进液口的一端通过压力控制阀与废水进料泵连通，且进液口的另一端通过压力控制阀和空气压缩机连通，所述反应器设置在预热器的下端，所述冷却器设置在反应器的下端，所述气液分离槽与冷却器固定连接，所述气液分离槽的底部设有出液口。该超临界水处理设备，与传统技术相比，本发明设计合理，处理周期短，处理效果好，无二次污染产生，反应器体积小，可实现自热反应;同时，本发明的设备运行时，可进行热回收，处理单位水量的能耗低，运行费用较低，具有很好的市场利用价值。
权利要求书

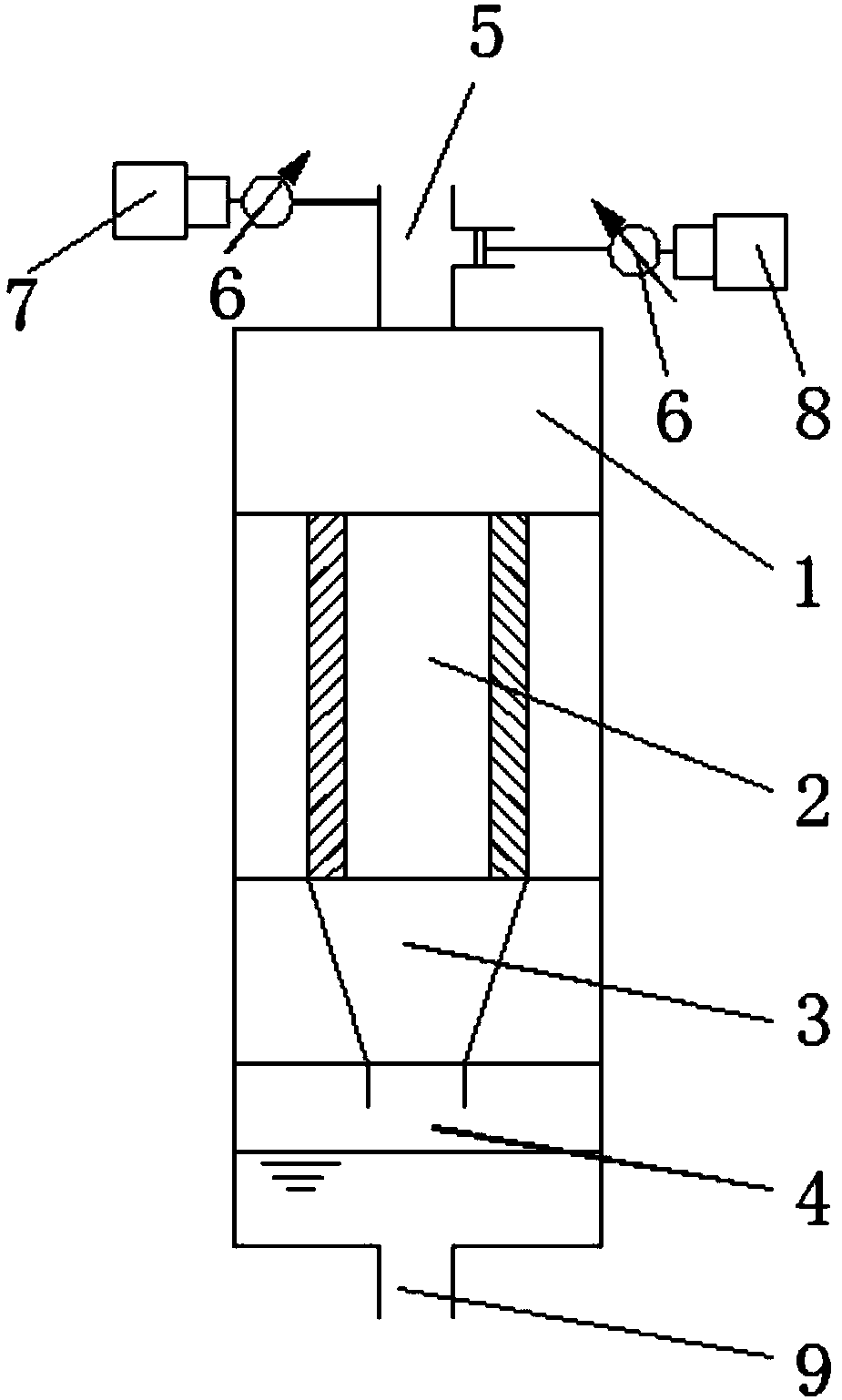

1.一种超临界水处理设备，包括预热器(1)、反应器(2)、冷却器(3)和气液分离槽(4)，其特征在于：所述预热器(3)的上端设有进液口(5)，所述进液口(5)的一端通过压力控制阀(6)与废水进料泵(7)连通，且进液口(5)的另一端通过压力控制阀(6)和空气压缩机(8)连通，所述反应器(2)设置在预热器(1)的下端，所述冷却器(3)设置在反应器(2)的下端，所述气液分离槽(4)与冷却器(3)固定连接，所述气液分离槽(4)的底部设有出液口(9)。
2.根据权利要求1所述的一种超临界水处理设备，其特征在于：所述冷却器(3)设置为锥形结构。
说明书
一种超临界水处理设备
技术领域
本发明属于化工设备技术领域，具体涉及一种超临界水处理设备。
背景技术
现如今，环保行业越来越引起政府、企业的重视。环保设备多种多样，然而，就整个市场而言，在水处理这一领域中尤其是对于高浓度有机废水，处理周期长、处理成本高、设备占地面积广等问题给企业带来的不便越来越明显。
高浓度有机废水一般是指由造纸、皮革及食品等行业排出的COD在2000mg/L以上的废水，有的甚至高达几万乃至几十万mg/L，相对而言，BOD较低，很多废水BOD与COD的比值小于0.3。这就使得高浓度有机废水难以利用生物法等传统水处理工艺进行处理。
对于高浓度有机废水，当前市场上常用的处理方法有氧化-吸附法，焚烧法、吸附法、SBR处理等方法。这些方法，处理设备及单元占地面积广、能耗高、处理周期长、运营成本高，往往降低了处理效率，给企业及单位带来不便。
发明内容
本发明的目的在于提供一种超临界水处理设备，主要解决现有技术所存在的高浓度有机废水处理困难及处理成本高的问题。
为实现上述目的，本发明提供如下技术方案：一种超临界水处理设备，包括预热器、反应器、冷却器和气液分离槽，所述预热器的上端设有进液口，所述进液口的一端通过压力控制阀与废水进料泵连通，且进液口的另一端通过压力控制阀和空气压缩机连通，所述反应器设置在预热器的下端，所述冷却器设置在反应器的下端，所述气液分离槽与冷却器固定连接，所述气液分离槽的底部设有出液口。
优选的，所述冷却器设置为锥形结构。
本发明的技术效果和优点：该超临界水处理设备，与传统技术相比，本发明设计合理，处理周期短，处理效果好，无二次污染产生，反应器体积小，可实现自热反应;同时，本发明的设备运行时，可进行热回收，处理单位水量的能耗低，运行费用较低，具有很好的市场利用价值。
