申请日2016.07.19
公开(公告)日2016.10.12
IPC分类号C02F3/00; C02F3/28
摘要
本发明涉及一种污水处理装置，具体为反硝化污水处理池，包括圆柱形的反应池，反应池上方为出水池，出水池有出水口，出水池顶部有盖子;反应池下方连接外凸的环形进水池，环形进水池连接有进水口，反应池和环形进水池内安装填料筒，填料筒由双层网组成环形的筒形，填料筒双层网中间填充有催化铁填料;环形进水池下方为污泥沉淀池;污泥沉淀池有排泥口。本发明提供的反硝化污水处理池，采用环形方式进水可以充分使得污水与填料筒内填料接触，并且是从填料筒下方进水，以防填料筒下部的填料沉积。
权利要求书

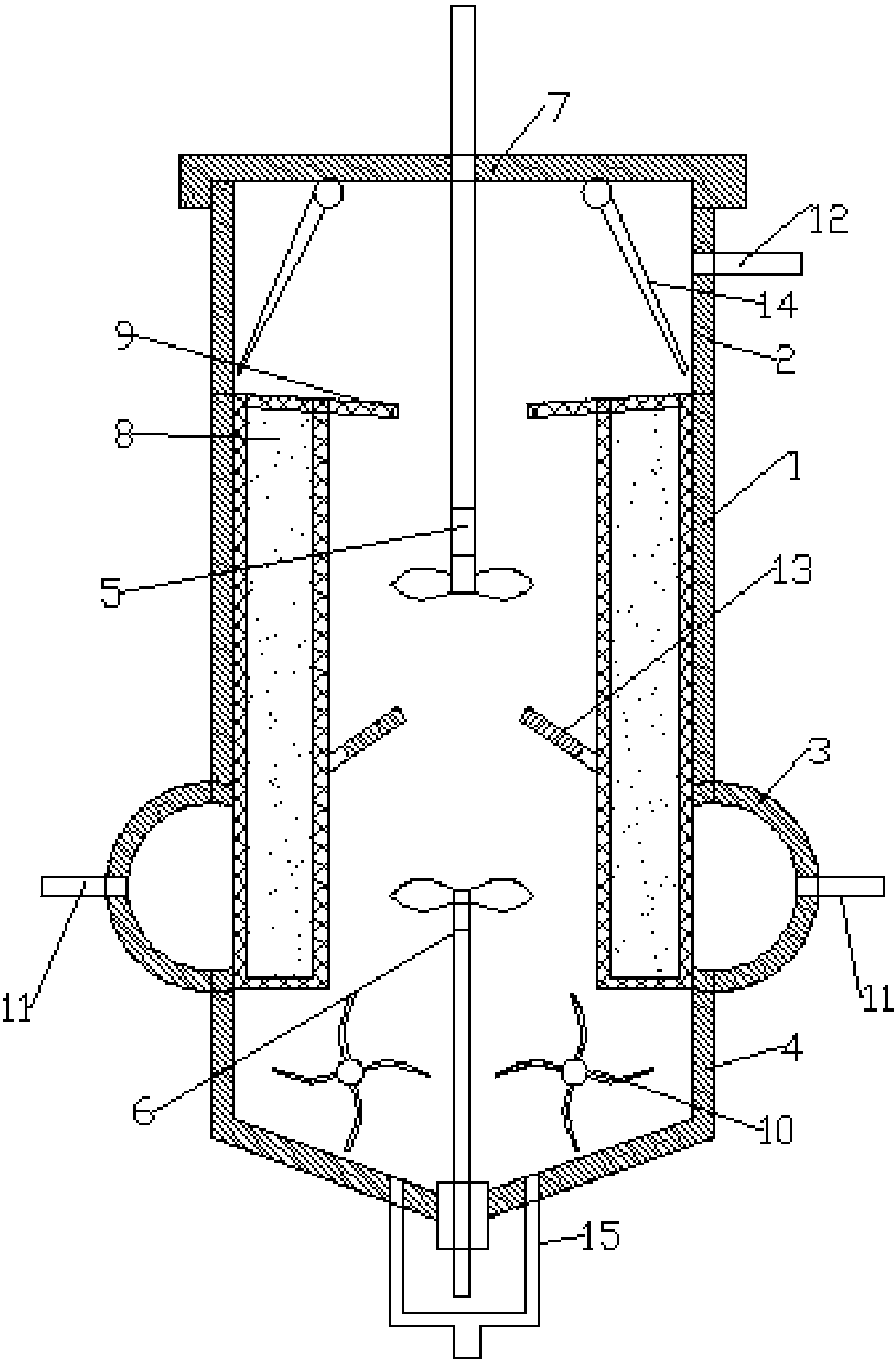

1.反硝化污水处理池，包括圆柱形的反应池(1)，其特征在于：所述的反应池(1)上方为出水池(2)，出水池(2)有出水口(12)，出水池(2)顶部有盖子(7);反应池(1)下方连接外凸的环形进水池(3)，环形进水池(3)连接有进水口(11)，反应池(1)和环形进水池(3)内安装填料筒(8)，填料筒(8)由双层网组成环形的筒形，填料筒(8)双层网中间填充有催化铁填料;环形进水池(3)下方为污泥沉淀池(4);污泥沉淀池(4)有排泥口(15)。
2.根据权利要求1所述的反硝化污水处理池，其特征在于：所述的出水池(2)和反应池(1)之间有环形的挡板(9)，环形挡板(9)中间有圆孔。
3.根据权利要求1所述的反硝化污水处理池，其特征在于：所述的填料筒(8)中间空腔安装有倒置的喇叭口(13)，喇叭口(13)的大口朝下，喇叭口(13)的大口与填料筒(8)筒形内壁之间留有污泥通孔;喇叭口(13)将填料筒(8)内空腔分成上部的次级反应区和下部的初级反应区;次级反应区和初级反应区内分别安装有上搅拌机(5)和下搅拌机(6)。
4.根据权利要求1所述的反硝化污水处理池，其特征在于：所述的所述的出水池(2)内有摆动刮板(14)，摆动刮板(14)顶部铰接在盖子(7)上。
5.根据权利要求1所述的反硝化污水处理池，其特征在于：所述的所述的污泥沉淀池(4)内有旋转刮泥器(10)。
说明书
反硝化污水处理池
技术领域
本发明涉及一种污水处理装置，具体为反硝化污水处理池。
背景技术
利用填料铁进行污水的脱氮处理，得到了广泛的应用，但是传统的工艺是将填料直接或者放置在笼子内放置到反应池内，填料铁直接放在反应池内，容易发生淤积，采用放在笼子内投入到反应池内，也会由于填料底部过于集中，污水和污泥与填料接触面也小，反应效率不高。另外，传统的反消化池，处理过的废水从排出的时候，大量污泥也随之排出，需要将沉淀池内的部分污泥进行回流到反应池内。
发明内容
针对上述技术问题，本发明提供一种反硝化池，提高污水、污泥和填料之间的接触面，并避免填料在反硝化过程中淤积的问题，具体技术方案为：
反硝化污水处理池，包括圆柱形的反应池，反应池上方为出水池，出水池有出水口，出水池顶部有盖子;反应池下方连接外凸的环形进水池，环形进水池连接有进水口，反应池和环形进水池内安装填料筒，填料筒由双层网组成环形的筒形，填料筒双层网中间填充有催化铁填料;环形进水池下方为污泥沉淀池;污泥沉淀池有排泥口。
出水池和反应池之间有环形的挡板，环形挡板中间有圆孔。
填料筒中间空腔安装有倒置的喇叭口，喇叭口的大口朝下，喇叭口的大口与填料筒筒形内壁之间留有污泥通孔;喇叭口将填料筒内空腔分成上部的次级反应区和下部的初级反应区;次级反应区和初级反应区内分别安装有上搅拌机和下搅拌机。
所述的出水池内有摆动刮板，摆动刮板顶部铰接在盖子上。
所述的污泥沉淀池内有旋转刮泥器。
