申请日2016.08.18
公开(公告)日2016.12.07
IPC分类号B01F13/10; C02F11/12; C02F11/14
摘要
本发明公开了一种浓缩式污泥絮凝搅拌机，包括：驱动装置、搅拌轴、桨叶、圆形搅拌桶和脱水过滤装置;其中，所述驱动装置设在所述圆形搅拌桶上端，所述驱动装置连接的所述搅拌轴设在所述圆形搅拌桶内，所述搅拌轴的前端设置所述桨叶，所述圆形搅拌桶内设置所述脱水过滤装置，所述脱水过滤装置设在所述桨叶上面，所述脱水过滤装置的固定部件与所述圆形搅拌桶固定连接，所述脱水过滤装置的转动部件与所述搅拌轴固定连接。该搅拌机能有效地解决现有村镇污水处理要求设备制作成本低、体积小、处理量大、便于运输的特点，在使用过程中适应各种环境的污泥与絮凝剂充分混合。
摘要附图
权利要求书
1.一种浓缩式污泥絮凝搅拌机，其特征在于，包括：驱动装置(21)、搅拌轴(22)、桨叶(23)、圆形搅拌桶(24)和脱水过滤装置(25);其中，

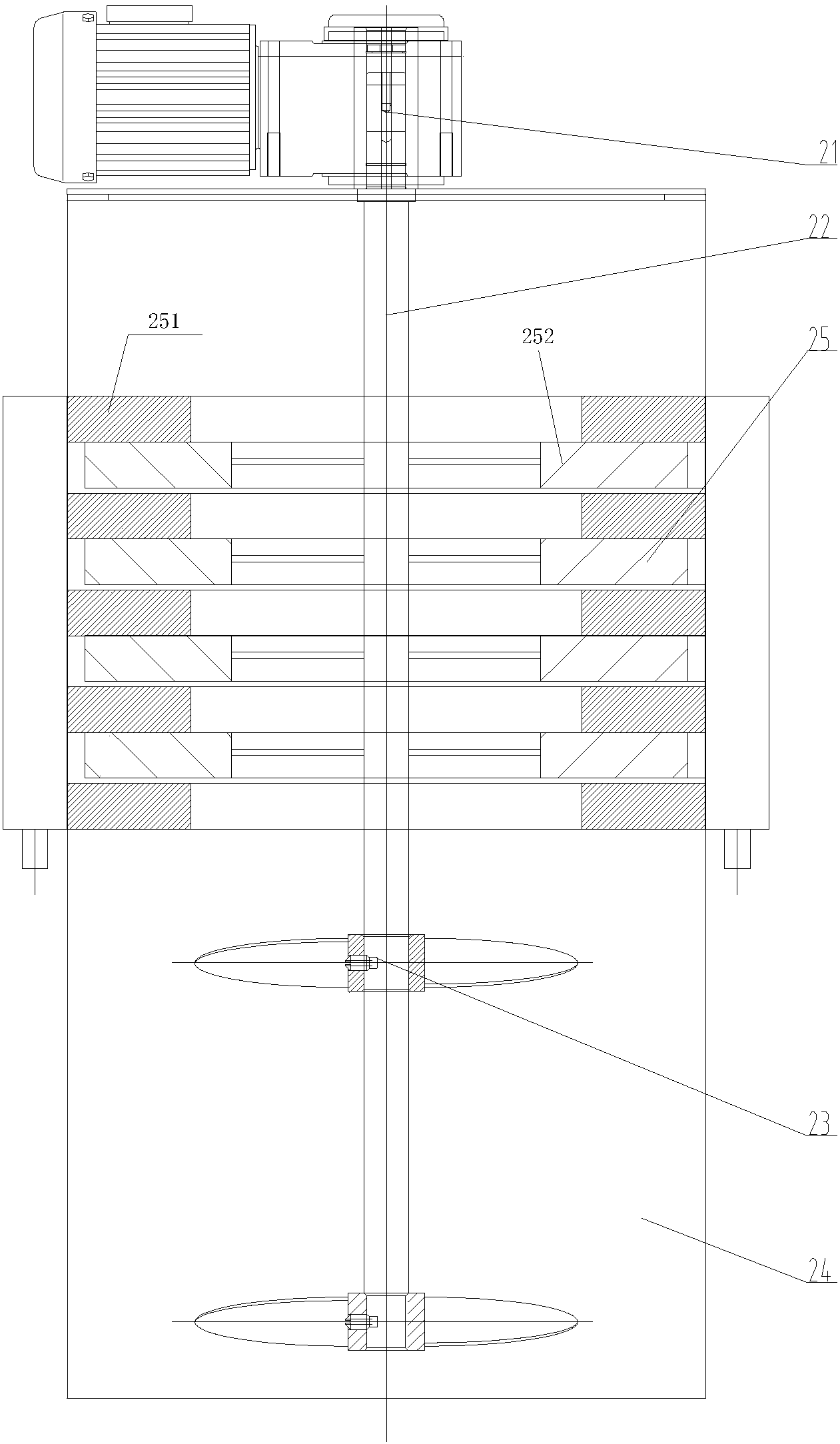

所述驱动装置(21)设在所述圆形搅拌桶(24)上端，所述驱动装置(21)连接的所述搅拌轴(22)设在所述圆形搅拌桶(24)内，所述搅拌轴(22)的前端设置所述桨叶(23)，所述圆形搅拌桶(24)内设置所述脱水过滤装置(25)，所述脱水过滤装置(25)设在所述桨叶(23)上面，所述脱水过滤装置的固定部件(251)与所述圆形搅拌桶(24)固定连接，所述脱水过滤装置的转动部件(252)与所述搅拌轴(22)固定连接。
2.根据权利要求1所述的浓缩式污泥絮凝搅拌机，其特征在于，所述脱水过滤装置(25)由两个栅条圆筒状结构体构成，两个栅条圆筒状结构体的栅条间隔插设设置，其中一个栅条圆筒状结构体作为固定部件与所述圆形搅拌桶(24)固定连接，另一个栅条圆筒状结构体作为转动部件与所述搅拌轴(22)固定连接，作为转动部件的所述栅条圆筒状结构体能在所述搅拌轴(22)的带动下与作为固定部件的所述栅条圆筒状结构体相对运动进行过滤。
3.根据权利要求1所述的浓缩式污泥絮凝搅拌机，其特征在于，所述驱动装置采用无级调速的电动机。
说明书
浓缩式污泥絮凝搅拌机
技术领域
本发明涉及搅拌设备，特别是涉及一种污水处理工程中污泥脱水预处理用的浓缩式污泥絮凝搅拌机。
背景技术
现有污泥脱水处理预处理用的污泥絮凝搅拌机一般结构如图1所示，由驱动装置1、搅拌轴2、桨叶3、方形搅拌桶4等组成，驱动装置1位于方形搅拌桶4上方，随着驱动装置1的旋转，搅拌轴2带动桨叶3进行旋转搅拌絮凝污泥，主要用于剩余污泥的排泥。这种搅拌机的水下部件的材质均采用304不锈钢，开始絮凝搅拌时，按下启动按钮搅拌轴带动桨叶旋转搅拌，停止絮凝搅拌时，只需按下关闭按钮即可。
污泥在脱水前必须先经过絮凝过程，絮凝是指用一种絮凝剂(即一种聚合物—高分子电解质)对悬浮液进行预处理，絮凝剂与污泥经搅拌混合，使悬浮系中的固相粒子发生粘接产生凝聚现象，使固相与液相分开。有时也加少量助凝剂以提高絮凝效果或提高絮体强度。
但上述现有的污泥絮凝搅拌机存在：在絮凝污泥存同时不能排出清液，且体积大、处理小，无法提高污泥浓度的问题。
发明内容
基于上述现有技术所存在的问题，本发明提供一种浓缩式污泥絮凝搅拌机，能在絮凝污泥的同时排出清液，体积小、处理量大，提高了污泥浓度。
为解决上述技术问题，本发明提供一种浓缩式污泥絮凝搅拌机，包括：驱动装置、搅拌轴、桨叶、圆形搅拌桶和脱水过滤装置;其中，
所述驱动装置设在所述圆形搅拌桶上端，所述驱动装置连接的所述搅拌轴设在所述圆形搅拌桶内，所述搅拌轴的前端设置所述桨叶，所述圆形搅拌桶内设置所述脱水过滤装置，所述脱水过滤装置设在所述桨叶上面，所述脱水过滤装置的固定部件与所述圆形搅拌桶固定连接，所述脱水过滤装置的转动部件与所述搅拌轴固定连接。
本发明的有益效果为：通过采用圆形搅拌桶，并在圆形搅拌桶内的桨叶上面设置脱水过滤装置，使得搅拌时，在脱水过滤装置的作用下絮凝剂与污泥经搅拌混合，使悬浮系中的固相粒子发生粘接产生凝聚，使固相与液相分开，同时排出清液，是污泥浓度增加再进入脱水机，提高了污泥处理量。该搅拌机能有效地解决并适应现有村镇污水处理工程规模小，投资少的特点，能处理储泥池、调节池的污泥。
