申请日2016.07.19
公开(公告)日2016.12.21
IPC分类号C02F9/14; C02F101/18; C02F103/10
摘要
本实用新型涉及一种用于黄金矿山氰化尾矿渗滤液悬浮处理反应器，包括氰反应器、支撑杆和浮力漂体，所述的降氰反应器包括外壳、矩形滤网、生物填料和矩形网盖，所述的外壳为长方体，外壳的下底面和侧面为矩形滤网，外壳的内部填充有生物填料，外壳的上盖为矩形网盖;所述的浮力漂体为空心的球缺体，浮力漂体的底面水平朝上，浮力漂体内部充满空气;所述的支撑杆分别与降氰反应器的外壳的四条垂直棱柱连接，用于支撑固定降氰反应器，支撑杆的另一端与浮力漂体相连。本实用新型具有结构简单、处理成本低和无需动力消耗的优点。
权利要求书
1.一种用于黄金矿山氰化尾矿渗滤液悬浮处理反应器，其特征在于：包括氰反应器(1)、支撑杆(2)和浮力漂体(3)，所述的降氰反应器(1)包括外壳(11)、矩形滤网(12)、生物填料(13)和矩形网盖(14)，所述的外壳(11)为长方体，外壳(11)的下底面和侧面为矩形滤网(12)，外壳(11)的内部填充有生物填料(13)，外壳(11)的上盖为矩形网盖(14);所述的浮力漂体(3)为空心的球缺体，浮力漂体(3)的底面水平朝上，浮力漂体(3)内部充满空气;所述的支撑杆(2)分别与降氰反应器(1)的外壳(11)的四条垂直棱柱连接，用于支撑固定降氰反应器(1)，支撑杆(2)的另一端与浮力漂体(3)相连。
2.如权利要求1所述的一种用于黄金矿山氰化尾矿渗滤液悬浮处理反应器，其特征在于：所述矩形滤网(12)上面布满圆形或矩形滤孔(121)，滤孔(121)的尺寸小于生物填料(13)颗粒的尺寸。
3.如权利要求1所述的一种用于黄金矿山氰化尾矿渗滤液悬浮处理反应器，其特征在于：所述生物填料(13)为活性炭、生物陶粒等多孔轻质填料，生物填料上有接种的降氰菌种。
4.如权利要求1所述的一种用于黄金矿山氰化尾矿渗滤液悬浮处理反应器，其特征在于：所述矩形网盖(14)与降氰反应器(1)的下底面矩形滤网(12)形状和尺寸相同，矩形网盖(14)与降氰反应器(1)的侧面的矩形滤网(12)活动连接。
5.如权利要求1所述的一种用于黄金矿山氰化尾矿渗滤液悬浮处理反应器，其特征在于：所述降氰反应器(1)的矩形网盖(14)距渗滤池液面距离为0～30cm。
说明书
一种氰化尾矿渗滤液悬浮处理反应器
技术领域
本实用新型涉及含氰废水处理装置，特别涉及一种氰化尾矿渗滤液悬浮处理反应器。
背景技术
目前，国内大部分黄金矿山仍然使用氰化浸出工艺，这使得生产过程中会产生大量的氰化尾矿浆，氰化尾矿浆在尾矿库的堆积过程中会产生大量的氰化尾矿渗滤液，这些尾矿渗滤液存放在黄金尾矿库的渗滤池中，由于渗滤液中氰化物浓度较低，回收利用成本较高，一旦选厂饱水后，如果不进行降氰处理，将始终是黄金矿山企业的环保隐患。从目前国内黄金矿山的含氰废水处理情况来看，尚没有成熟运用的氰化尾矿渗滤液处理装置，特别是氰化尾矿渗滤液原位处理反应器。
发明内容
本实用新型的目的提供一种用于黄金矿山氰化尾矿渗滤液悬浮处理反应器，具有结构简单、处理成本低和无需动力消耗的优点。
本实用新型的目的通过以下技术方案实现：

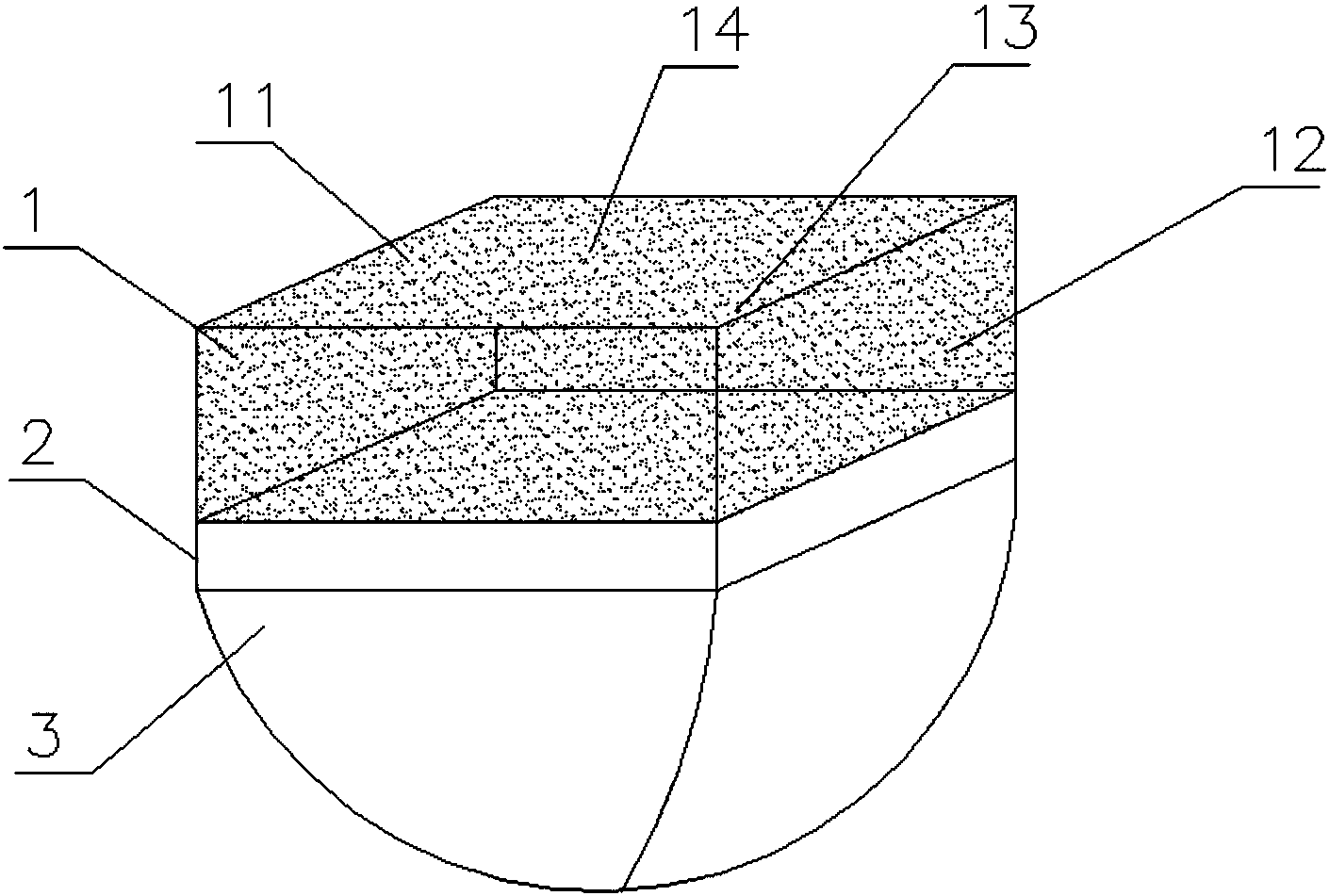

一种用于黄金矿山氰化尾矿渗滤液悬浮处理反应器，包括氰反应器1、支撑杆2和浮力漂体3，所述的降氰反应器1包括外壳11、矩形滤网12、生物填料13和矩形网盖14，所述的外壳11为长方体，外壳11的下底面和侧面为矩形滤网12，外壳11的内部填充有生物填料13，外壳11的上盖为矩形网盖14;所述的浮力漂体3为空心的球缺体，浮力漂体3的底面水平朝上，浮力漂体3内部充满空气;所述的支撑杆2分别与降氰反应器1的外壳11的四条垂直棱柱连接，用于支撑固定降氰反应器1，支撑杆2的另一端与浮力漂体3相连。
所述矩形滤网12上面布满圆形或矩形滤孔121，滤孔121的尺寸小于生物填料13颗粒的尺寸。
所述生物填料13为活性炭、生物陶粒等多孔轻质填料，生物填料上有接种的降氰菌种。
所述矩形网盖14与降氰反应器1的下底面矩形滤网12形状和尺寸相同，矩形网盖14与降氰反应器1的侧面的矩形滤网12活动连接。
所述降氰反应器1的矩形网盖14距渗滤池液面距离为0～30cm。
本实用新型的有益效果：
采用生物法对黄金工业尾矿渗滤池中的氰化尾矿渗滤液进行原位降氰处理，具有结构简单、设备投资少、处理成本低、无需动力消耗等优点，应用前景广阔。
