申请日2016.07.19
公开(公告)日2017.04.19
IPC分类号C02F9/04
摘要
本实用新型公开了一种污水处理净化消毒组合装置，包括沉淀装置和杀菌装置;所述第一车轮支架固定设置在沉淀箱的下端;所述排污口设置在沉淀池的下端，在排污口的下方固定设置有排污管;所述第二阀门固定设置在排污管上;所述第一观察口设置在沉淀箱的上端，在第一观察口的上面设置有第一观察口盖子;所述第一出水口设置在沉淀箱的右侧上，在第一出水口外侧固定设置有第一出水管;所述滤网支撑架通过螺栓固定设置在第一出水口的内侧，在滤网支撑架上设置有滤网;所述水位观察条固定设置在沉淀箱的外侧上;本实用新型通过水管连接器将沉淀箱和杀菌箱相连接，在装置底部设置有车轮，能够方便的拆装设备，移动设备。
权利要求书
1.一种污水处理净化消毒组合装置，包括沉淀装置和杀菌装置;其特征在于，所述沉淀装置包括第一车轮、第一车轮支架、沉淀箱、第一阀门、第一进水管、第一观察口盖子、第一把手、水位观察条、第二阀门、排污管、第一出水管、第一进水口、沉污池、排污口、滤网支撑架、螺栓、滤网、第一出水口和第一观察口;所述第一车轮支架固定设置在沉淀箱的下端;所述第一车轮设置在第一车轮支架的下端;所述第一进水口设置在沉淀箱的左侧上，在第一进水口上固定设置有第一进水管;所述第一阀门固定设置在第一进水管的上面;所述排污口设置在沉淀池的下端，在排污口的下方固定设置有排污管;所述第二阀门固定设置在排污管上;所述第一观察口设置在沉淀箱的上端，在第一观察口的上面设置有第一观察口盖子;所述第一把手固定设置在第一观察口盖子的上端;所述第一出水口设置在沉淀箱的右侧上，在第一出水口外侧固定设置有第一出水管;所述滤网支撑架通过螺栓固定设置在第一出水口的内侧，在滤网支撑架上设置有滤网;所述水位观察条固定设置在沉淀箱的外侧上;所述杀菌装置包括水管连接器、第二进水管、第二车轮、第二车轮支架、杀菌箱、第三阀门、氯气进气管、第二把手、第二观察口盖子、第二出水管、第四阀门、第二观察口、活性炭过滤层、第二出水口、带孔洞的氯气出气管、固定箍匝和第二进水口;所述第二车轮支架固定设置在杀菌箱的下端，在第二车轮支架的下端设置有第二车轮;所述第二进水口设置在杀菌箱的左侧上，在第二进水口的外侧固定设置有第二进水管，第二进水管通过水管连接器和第一出水管相连接;所述氯气进气管固定设置在杀菌箱上端的左侧，在氯气进气管上固定设置有第三阀门，其下端通入杀菌箱的内部，和带孔洞的氯气出气管相连接;所述第二观察口设置在杀菌箱的上端，在第二观察口上设置有第二观察口盖子;所述第二把手固定设置在第二观察口盖子的上端;所述第二出水口设置在杀菌箱的右侧，在其外侧固定设置有第二出水管;所述第四阀门固定设置在第二出水管上。
2.根据权利要求1所述的污水处理净化消毒组合装置，其特征在于，所述沉淀池固定设置在沉淀箱空腔的底部，呈凹形。
3.根据权利要求1所述的污水处理净化消毒组合装置，其特征在于，所述带孔洞的氯气出气管通过固定箍匝设置在杀菌箱的下端。
4.根据权利要求1所述的污水处理净化消毒组合装置，其特征在于，所述活性炭过滤层固定设置在杀菌箱内部的右侧。
说明书
一种污水处理净化消毒组合装置
技术领域
本实用新型涉及一种污水处理装置，具体是一种污水处理净化消毒组合装置。
背景技术
现代随着社会的发展越来越丰富多彩，但是污水也越来越多，污水中的细菌及杂质也多，现有的污水处理装置多数体积大，移动不方便，装卸不容易，对污水不能够有效处理。
实用新型内容
本实用新型的目的在于提供一种污水处理净化消毒组合装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

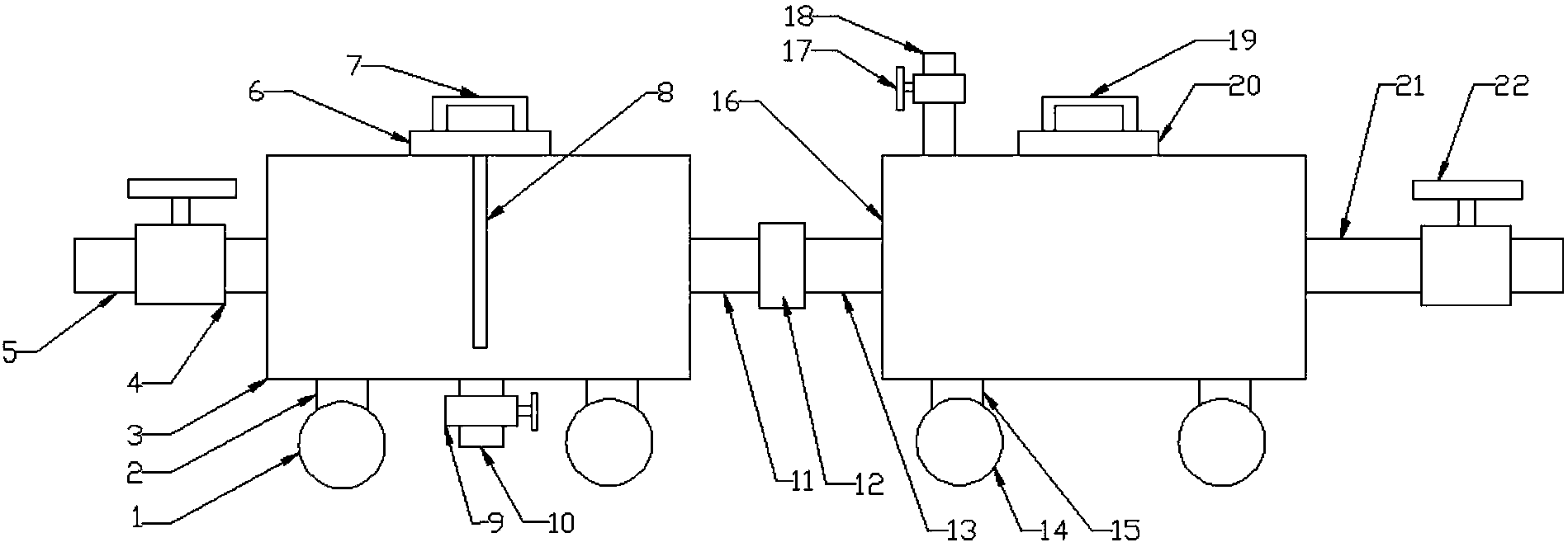

一种污水处理净化消毒组合装置，包括沉淀装置和杀菌装置;所述沉淀装置包括第一车轮、第一车轮支架、沉淀箱、第一阀门、第一进水管、第一观察口盖子、第一把手、水位观察条、第二阀门、排污管、第一出水管、第一进水口、沉污池、排污口、滤网支撑架、螺栓、滤网、第一出水口和第一观察口;所述第一车轮支架固定设置在沉淀箱的下端;所述第一车轮设置在第一车轮支架的下端;所述第一进水口设置在沉淀箱的左侧上，在第一进水口上固定设置有第一进水管;所述第一阀门固定设置在第一进水管的上面;所述排污口设置在沉淀池的下端，在排污口的下方固定设置有排污管;所述第二阀门固定设置在排污管上;所述第一观察口设置在沉淀箱的上端，在第一观察口的上面设置有第一观察口盖子;所述第一把手固定设置在第一观察口盖子的上端;所述第一出水口设置在沉淀箱的右侧上，在第一出水口外侧固定设置有第一出水管;所述滤网支撑架通过螺栓固定设置在第一出水口的内侧，在滤网支撑架上设置有滤网;所述水位观察条固定设置在沉淀箱的外侧上;所述杀菌装置包括水管连接器、第二进水管、第二车轮、第二车轮支架、杀菌箱、第三阀门、氯气进气管、第二把手、第二观察口盖子、第二出水管、第四阀门、第二观察口、活性炭过滤层、第二出水口、带孔洞的氯气出气管、固定箍匝和第二进水口;所述第二车轮支架固定设置在杀菌箱的下端，在第二车轮支架的下端设置有第二车轮;所述第二进水口设置在杀菌箱的左侧上，在第二进水口的外侧固定设置有第二进水管，第二进水管通过水管连接器和第一出水管相连接;所述氯气进气管固定设置在杀菌箱上端的左侧，在氯气进气管上固定设置有第三阀门，其下端通入杀菌箱的内部，和带孔洞的氯气出气管相连接;所述第二观察口设置在杀菌箱的上端，在第二观察口上设置有第二观察口盖子;所述第二把手固定设置在第二观察口盖子的上端;所述第二出水口设置在杀菌箱的右侧，在其外侧固定设置有第二出水管;所述第四阀门固定设置在第二出水管上。
作为本实用新型进一步的方案：所述沉淀池固定设置在沉淀箱空腔的底部，呈凹形。
作为本实用新型进一步的方案：所述带孔洞的氯气出气管通过固定箍匝设置在杀菌箱的下端。
作为本实用新型再进一步的方案：所述活性炭过滤层固定设置在杀菌箱内部的右侧。
与现有技术相比，本实用新型的有益效果是：
本实用新型通过水管连接器将沉淀箱和杀菌箱相连接，在装置底部设置有车轮，能够方便的拆装设备，移动设备;通过第一进水管管，将污水沉淀后，通过排污管，能够有效除去其中沉淀物;经过杀菌室的氯气杀菌后，由活性炭过滤层对污水中的异味及微小物质滤除;装置结构简单，易于维护，装配简易，制造成本低廉，能够有效滤除污水中杂质。
