申请日2016.07.19
公开(公告)日2017.05.10
IPC分类号C02F9/02
摘要
本实用新型公开了一种废水处理的深度搅拌装置，其结构包括搅拌池、排放池、过滤箱，其特征在于：所述搅拌下方与排放池相连接、所述排放池下方与过滤箱相连接、所述搅拌池上设有横板、所述横板中央上方设有电机、所述电机上方设有卡板、所述搅拌池右侧外壁上设有进水管、所述搅拌池左侧外壁上设有计时器、所述排放池下端设有排放闸，本实用新型当废水通过进水管流入搅拌池后，搅拌桨将会开始运行对废水进行搅拌，此时计时器也会开启，当计时器的计时结束时，排放闸将会开始，废水通过搅拌后，通过排放闸流入过滤箱里，通过过滤箱内的纳米过滤棉过滤后，干净的水将从出水口排出。
权利要求书

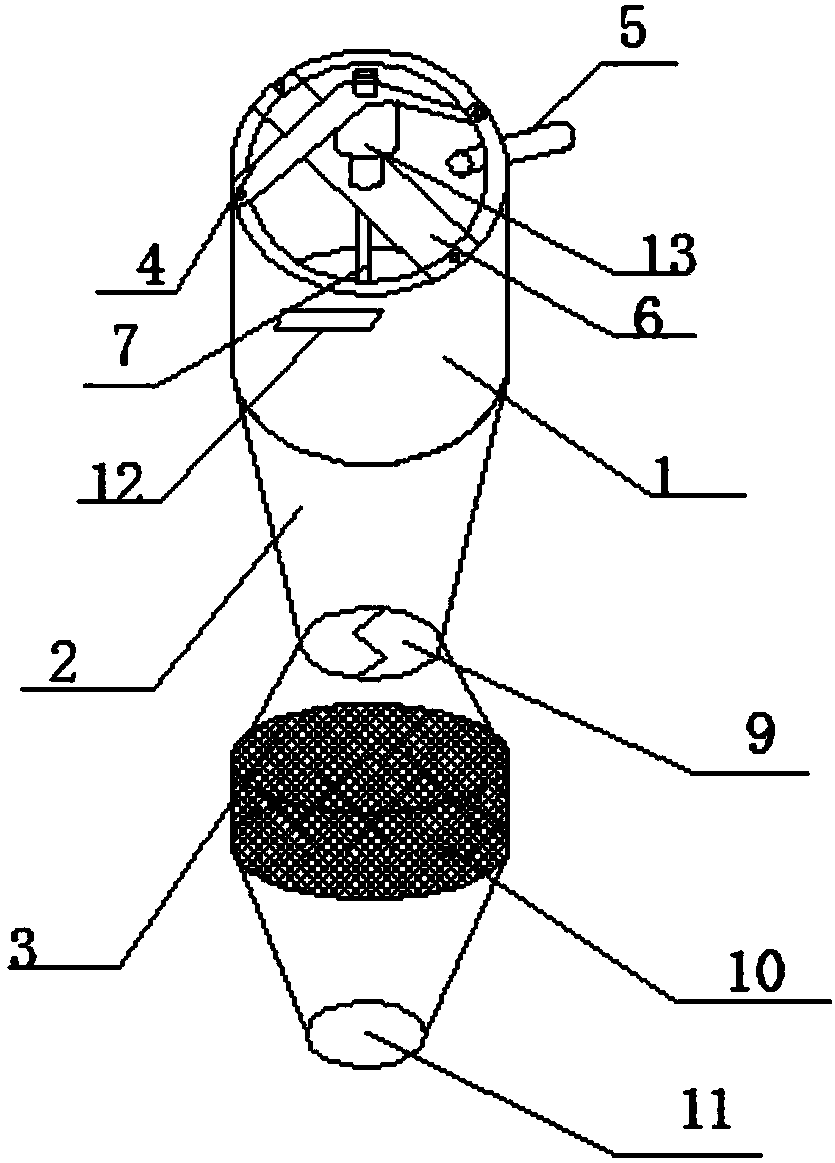

1.一种废水处理的深度搅拌装置，其结构包括搅拌池(1)、排放池(2)、过滤箱(3)其特征在于：所述搅拌池(1)下方与排放池(2)相连接,所述排放池(2)下方与过滤箱(3)相连接,所述搅拌池(1)上设有横板(6),所述横板(6)中央上方设有电机(13),所述电机(14)上方设有卡板(4),所述搅拌池(1)右侧外壁上设有进水管(5),所述搅拌池(1)左侧外壁上设有计时器(12),所述排放池(2)下端设有排放闸(9)，所述电机(14)下方设有连接棒(7)，所述连接棒(7)下发末端连接着搅拌桨(8)，所述过滤箱(3)中央部分设有纳米过滤棉(10)，所述过滤箱(3)末端设有出水口(11)。
说明书
一种废水处理的深度搅拌装置
技术领域
本实用新型涉及废水搅拌装置领域，尤其涉及一种废水处理的深度搅拌装置。
背景技术
在工业生产或生活中，不可避免地会产生很多废水，这些废水中通常还有一些有害的物质，如果不加以处理而直接排放，就会对周围的环境产生不利的影响。因此，从保护环境的角度出发，废水在外排以前必须要经过处理。废水处理主要是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源的目的。在废水处理过程中，有一道环节是要将废水中的污泥去除掉，以得到较为澄清的水，由于污泥和废水的密度不同，废水池中的污泥往往沉在池底，如果将废水抽到下一环节进行处理，就会造成要么抽到较少的污泥，造成污泥堆积在池底，没有起到除去污泥的作用，要么直接抽到污泥，这样就可能堵塞抽水泵，而这两种结果都是不利于废水处理的。因此，一般采用搅拌装置来防止污泥沉淀堆积，但是，搅拌装置的固定方式往往不合理，容易造成电机松动或者电机工作时产生摇摆，影响搅拌质量，并且没有办法完全过滤废水，导致废水过滤后的质量不达标。
实用新型内容
针对上述问题，本实用新型提供了一种废水处理的深度搅拌装置，解决了容易造成电机松动或者电机工作时产生摇摆，影响搅拌质量，并且没有办法完全过滤废水，导致废水过滤后的质量不达标的问题。
为解决上述技术问题，本实用新型所采用的技术方案是：一种废水处理的深度搅拌装置，其结构包括搅拌池、排放池、过滤箱其特征在于：所述搅拌池下方与排放池相连接、所述排放池下方与过滤箱相连接、所述搅拌池上设有横板、所述横板中央上方设有电机、所述电机上方设有卡板、所述搅拌池右侧外壁上设有进水管、所述搅拌池左侧外壁上设有计时器、所述排放池下端设有排放闸。
进一步的，所述电机下方设有连接棒、所述连接棒下发末端连接着搅拌桨。
进一步的，所述过滤箱中央部分设有纳米过滤棉、所述过滤箱末端设有出水口。
由上述对本实用新型结构的描述可知，和现有技术相比，本实用新型具有如下优点：
本实用新型当废水通过进水管流入搅拌池后，搅拌桨将会开始运行对废水进行搅拌，此时计时器也会开启，当计时器的计时结束时，排放闸将会开始，废水通过搅拌后，通过排放闸流入过滤箱里，通过过滤箱内的纳米过滤棉过滤后，干净的水将从出水口排出。
