申请日2016.07.08
公开(公告)日2016.12.14
IPC分类号C02F9/10; C02F103/18; C02F1/44; C02F1/04
摘要
本实用新型涉及一种水处理系统，特别涉及一种火力发电站脱硫废水的处理系统。一种火力发电站脱硫废水处理系统，主要包括脱硫废水储存罐、脱硫废水输送泵、纤维过滤器、超滤装置、反渗透装置、蒸发装置与回收水箱，其中脱硫废水储存罐、纤维过滤器、超滤装置、反渗透装置、蒸发装置依次相连接，反渗透装置的产水管与所述回收水箱相连，所述反渗透装置的浓水直接流入所述蒸发装置。本实用新型将脱硫废水进行沉底高效处理，经纤维过滤器过滤后的出水浊度小于5NTU，同时利用反渗透装置脱盐后的产水回收到回收水箱重复利用，将含盐高的浓水进入余热蒸发装置进行蒸发结晶后排出，解决了高浓度氯离子对环境的影响。

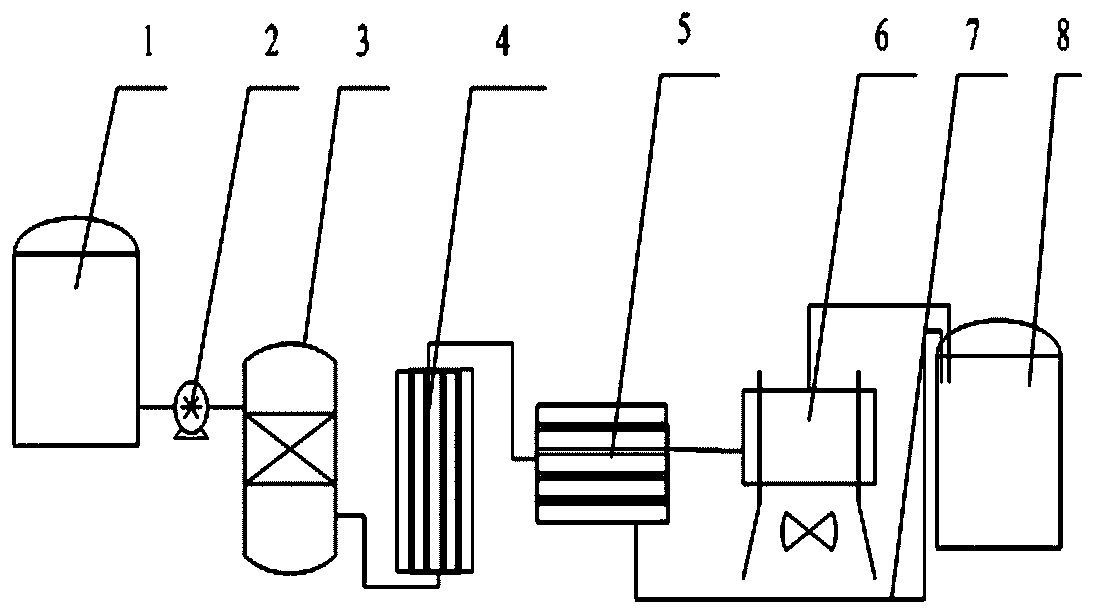

摘要附图
权利要求书
1.一种火力发电站脱硫废水处理系统，其特征在于：主要包括脱硫废水储存罐(1)、脱硫废水输送泵(2)、纤维过滤器(3)、超滤装置(4)、反渗透装置(5)、蒸发装置(6)与回收水箱(8)，其中脱硫废水储存罐(1)、纤维过滤器(3)、超滤装置(4)、反渗透装置(5)、蒸发装置(6)依次相连接，反渗透装置(5)的产水通过产水管(7)与所述回收水箱(8)相连，所述反渗透装置(5)的浓水直接流入所述蒸发装置(6)，所述蒸发装置(6)的冷凝水直接流入回收水箱(8)，所述脱硫废水储存罐(1)与纤维过滤器(3)之间设有脱硫废水输送泵(2)。
2.如权利要求1所述一种火力发电站脱硫废水处理系统，其特征在于：所述超滤装置(4)出水SDI指数<5，回水率>85%。
3.如权利要求1所述一种火力发电站脱硫废水处理系统，其特征在于：反渗透装置5的产水占超滤出水的55%，其浓水占超滤出水的45%。
说明书
一种火力发电站脱硫废水处理系统
技术领域
本实用新型涉及一种水处理系统，特别涉及一种火力发电站脱硫废水的处理系统。
背景技术
电厂脱硫废水是目前公认的火电厂最难处理的废水，与传统废水性质差别较大，经电厂常规采用三联箱的方式处理脱硫废水，处理后的废水虽然去除了重金属和大部分污染物，但是废水中氯离子的含量仍然高达20000mg/L，不能达到环保的排放要求，仍需要进一步深度处理才能符合环保要求。然而对于脱硫废水中氯离子高难于处理的问题，很多电厂采取的方法是将脱硫废水喷洒在灰渣系统中，但是效果并不理想，主要原因是氯离子含量高对不锈钢材质有严重的腐蚀作用，因此需要设置独立的脱硫废水处理系统来处理。
发明内容
本实用新型提出一种处理脱硫废水中氯离子的水处理系统。
本实用新型所述一种火力发电站脱硫废水处理系统，主要包括脱硫废水储存罐、脱硫废水输送泵、纤维过滤器、超滤装置、反渗透装置、蒸发装置与回收水箱，其中脱硫废水储存罐、纤维过滤器、超滤装置、反渗透装置、蒸发装置依次相连接，反渗透装置的产水管与所述回收水箱相连，所述反渗透装置的浓水直接流入蒸发装置，所述蒸发装置的冷凝水直接流入所述回收水箱，所述脱硫废水储存罐与纤维过滤器之间设有脱硫废水输送泵。
优选地，所述超滤装置(4)出水SDI指数<5，回水率>85%。
优选地，反渗透装置5的产水占超滤出水的55%，其浓水占超滤出水的45%。
本实用新型的有益效果包括以下几个方面：(1)将脱硫废水进行沉底高效处理，经纤维过滤器过滤后的出水浊度小于5NTU，同时利用反渗透装置脱盐后的产水回收到回收水箱重复利用，将含盐高的浓水进入余热蒸发装置进行蒸发结晶后排出，解决了高浓度氯离子对环境的影响，同时也实现一定意义上废水的“零排放”;(2)本系统可以实现完全自动化，操作安全简单。
