申请日2016.07.07
公开(公告)日2016.09.07
IPC分类号C02F1/14
摘要
本发明公开了一种适合北方高寒地区的农村小型生活污水处理设备，包括有设备主体和太阳能加热发电装置，其中设备主体为双层结构，内壳和外壳之间的夹层内填充有导热用液体，内壳和外壳之间的夹层还连接有热源管，热源管与太阳能加热发电装置相连接，热源管用于输送导热用液体，设备主体上内壳和外壳之间的夹层内的导热用液体由太阳能加热发电装置进行加热。有益效果：减少了施工过程保温措施的投入，采用温度自动控制系统，简化了后期操作、控制，降低了运营维护的劳动强度。

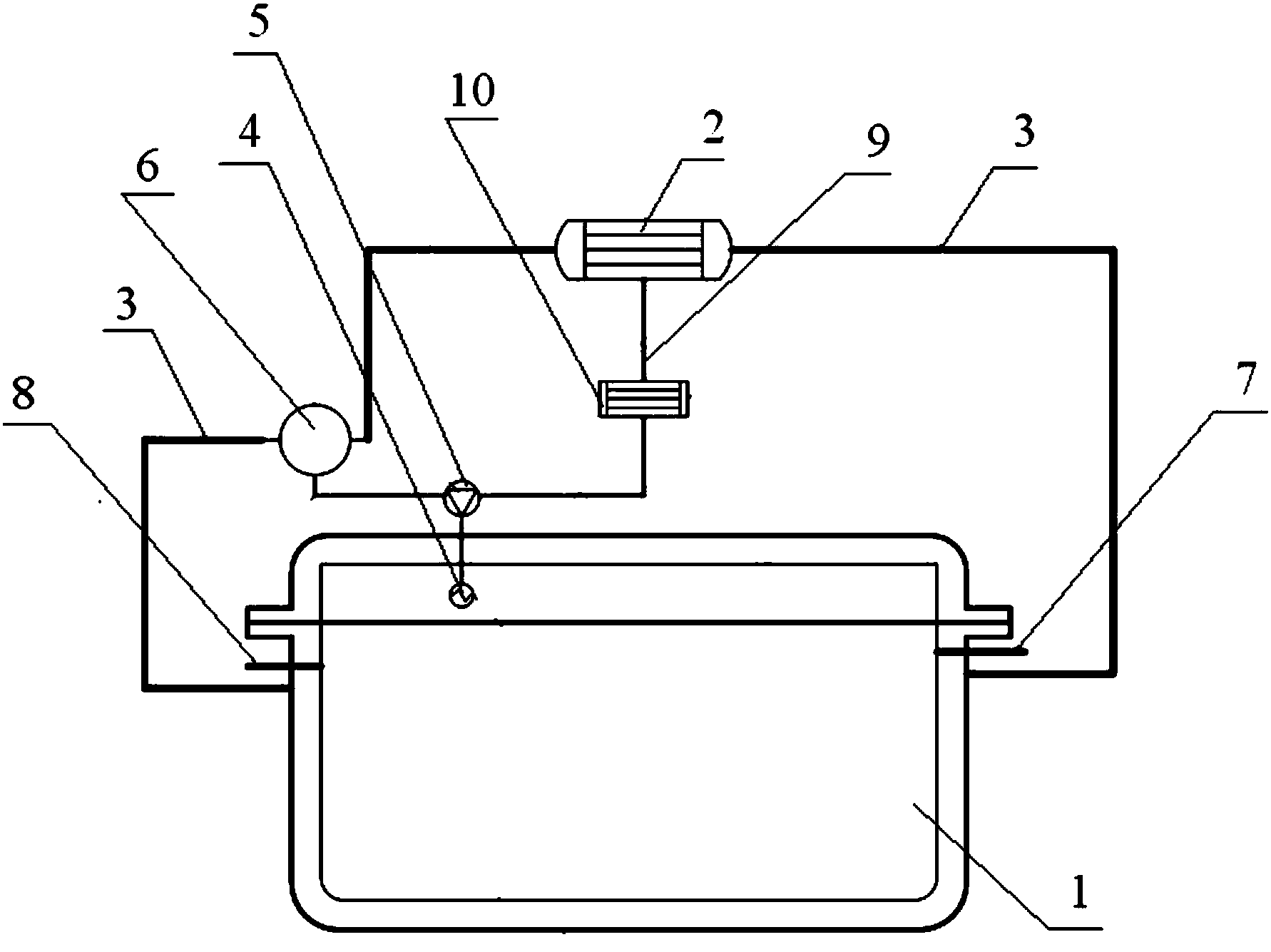

摘要附图
权利要求书
1.一种适合北方高寒地区的农村小型生活污水处理设备，其特征在于：包括有设备主体和太阳能加热发电装置，其中设备主体为双层结构，内壳和外壳之间的夹层内填充有导热用液体，内壳和外壳之间的夹层还连接有热源管，热源管与太阳能加热发电装置相连接，热源管用于输送导热用液体，设备主体上内壳和外壳之间的夹层内的导热用液体由太阳能加热发电装置进行加热。
2.根据权利要求1所述的一种适合北方高寒地区的农村小型生活污水处理设备，其特征在于：所述的设备主体内设有温度探头，温度探头连接有温度控制开关。
3.根据权利要求1所述的一种适合北方高寒地区的农村小型生活污水处理设备，其特征在于：所述的热源管上设有循环泵。
4.根据权利要求1所述的一种适合北方高寒地区的农村小型生活污水处理设备，其特征在于：所述的设备主体上连接有污水进水管和污水出水管。
5.根据权利要求1所述的一种适合北方高寒地区的农村小型生活污水处理设备，其特征在于：所述的太阳能加热发电装置通过导线连接有蓄电池，太阳能加热发电装置产生的电能由蓄电池进行储存，蓄电池为热源管上的循环泵以及连接设备主体内温度探头的温度控制开关提供电力。
说明书
一种适合北方高寒地区的农村小型生活污水处理设备
技术领域
本发明涉及一种小型生活污水处理设备，特别涉及一种适合北方高寒地区的农村小型生活污水处理设备。
背景技术
目前，处理农村污水的最好解决方式就是采用一体式小型污水处理设备，安装灵活，不受地形限制，处理效果好。避免铺设管线前期的巨大投入以及后期管道堵塞现象。但是对于北方高寒地区，一体式小型污水处理设备使用受到限制，主要原因就是冬季漫长且寒冷，导致一体式小型污水处理设备无法正常运行。低温不仅降低处理污水中污染物的微生物活性，降低处理效率甚至导致微生物直接被冻死，造成一体式小型污水处理设备失效甚至报废。以往解决方式有深埋-在冻土深度1.5米以下，造成施工费用增加，后期维护管理困难，处理后排水不畅;外部施工保温-采用珍珠岩、河砂、苯板等方式，对施工要求高，效果不是十分理想，施工造价升高;上部建设保温措施-一般是修建彩钢房或是保温大棚，除工程造价升高外，还浪费土地，导致建设用地永久占用，丧失其他用途。
发明内容
本发明的目的是为了解决现有的农村小型生活污水处理设备在使用过程中存在的诸多问题而提供的一种适合北方高寒地区的农村小型生活污水处理设备。
本发明提供的适合北方高寒地区的农村小型生活污水处理设备包括有设备主体和太阳能加热发电装置，其中设备主体为双层结构，内壳和外壳之间的夹层内填充有导热用液体，内壳和外壳之间的夹层还连接有热源管，热源管与太阳能加热发电装置相连接，热源管用于输送导热用液体，设备主体上内壳和外壳之间的夹层内的导热用液体由太阳能加热发电装置进行加热。
设备主体内设有温度探头，温度探头连接有温度控制开关。
热源管上设有循环泵。
设备主体上连接有污水进水管和污水出水管。
太阳能加热发电装置通过导线连接有蓄电池，太阳能加热发电装置产生的电能由蓄电池进行储存，蓄电池为热源管上的循环泵以及连接设备主体内温度探头的温度控制开关提供电力。
本发明的工作原理：
设备主体的内壳和外壳之间的夹层内导热用液体通过太阳能加热发电装置被加热，然后通过热源管进入设备主体，同时热源管上的循环泵保障导热用液体的循环，即让冷却的导热用液体进入太阳能加热发电装置并将加热后的导热用液体输入设备主体的内壳和外壳之间的夹层内。设备主体内的温度探头探测设备主体内的温度，温度控制开关根据温度探头反馈的内部温度高低而控制循环泵7推送导热用液体快慢或是启动、关停循环泵。太阳能加热发电装置将太阳能转化成电能，通过导线储存在蓄电池中，蓄电池则向温度控制开关和循环泵提供电能。
本发明的有益效果：
