申请日2016.07.07
公开(公告)日2017.01.11
IPC分类号C02F9/02; C02F103/18; C02F1/52; C02F1/66; C02F1/00
摘要
本实用新型为一种火力发电厂脱硫废水预处理装置，包括脱硫废水三联箱、脱水机、脱硫废水冷却罐和脱硫废水预沉罐，冷却罐顶部设置进水口，冷却罐侧壁设置出水口，冷却灌的出水口连接预沉罐的进水口，预沉罐的出水口连接脱硫废水三联箱;冷却罐和预沉罐的底部均为锥形且设有排泥阀，排泥阀通过管道连接脱水机;冷却灌内设置有搅拌装置和冷却装置。本实用新型能够有效降低脱硫废水处理系统进水温度和固体悬浮物含量，确保脱硫废水处理效果。

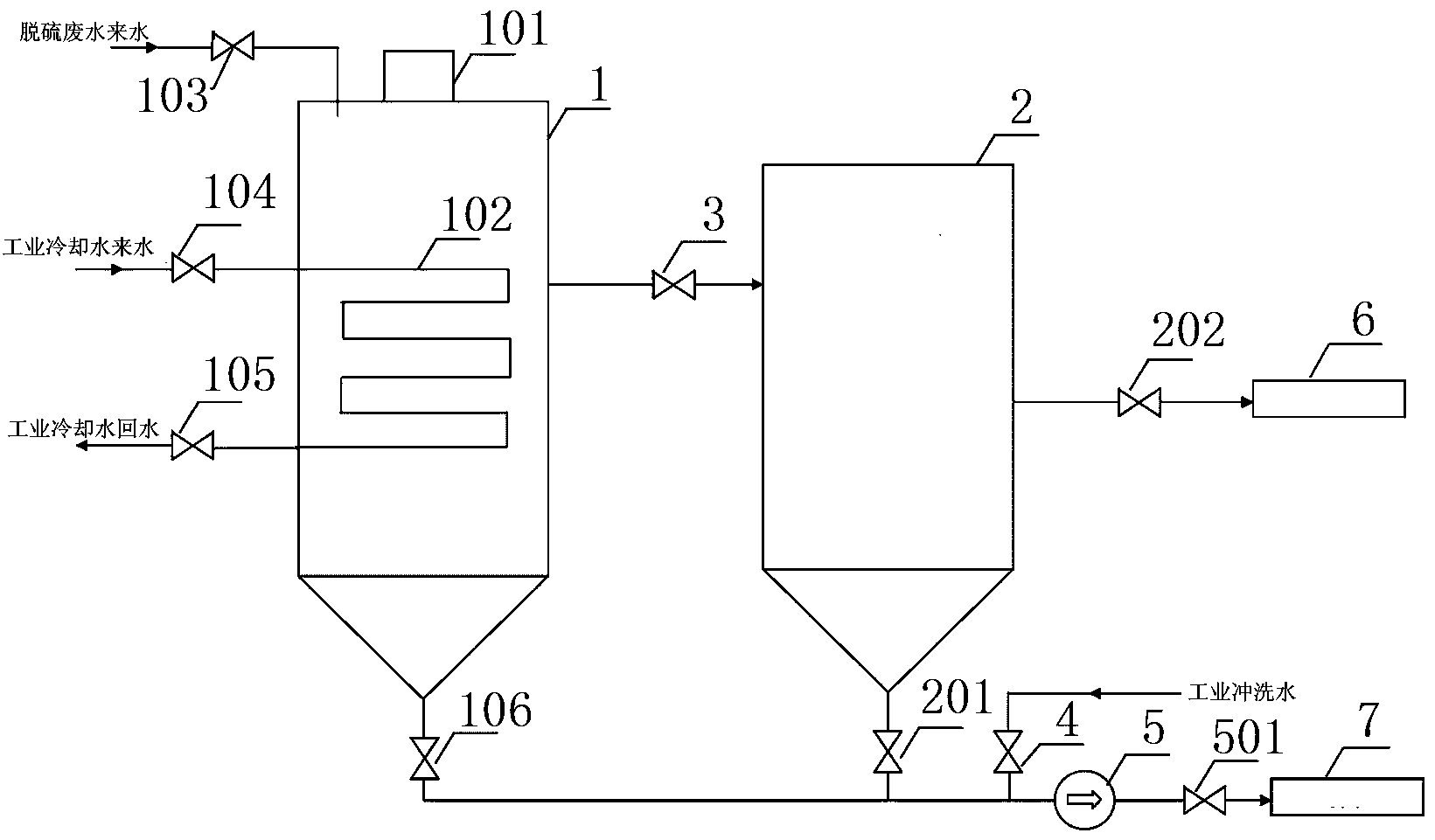

摘要附图
权利要求书
1.一种火力发电厂脱硫废水预处理装置，包括脱硫废水三联箱及脱水机，其特征在于：所述处理装置还包括脱硫废水冷却罐和脱硫废水预沉罐，所述冷却罐顶部设置进水口，所述冷却罐侧壁设置出水口，所述冷却灌的出水口连接所述预沉罐的进水口，所述预沉罐的出水口连接所述脱硫废水三联箱;所述冷却罐和所述预沉罐的底部均为锥形且设有排泥阀，所述排泥阀通过管道连接所述脱水机;所述冷却灌内设置有搅拌装置和冷却装置。
2.根据权利要求1所述的脱硫废水预处理装置，其特征在于：所述冷却装置为环状冷却管并设有冷却水进水阀和冷却水回水阀;冷却罐的进水口连接一个脱硫废水进水阀。
3.根据权利要求1所述的脱硫废水预处理装置，其特征在于：冷却灌的出水口和预沉罐的进水口之间设有连通阀。
4.根据权利要求1所述的脱硫废水预处理装置，其特征在于：所述排泥阀通过管道连接至一个污泥输送泵的进口，所述污泥输送泵的出口阀门连接至所述脱水机。
5.根据权利要求1所述的脱硫废水预处理装置，其特征在于：所述预沉罐的出水口与所述脱硫废水三联箱之间设置有预沉罐出水阀。
说明书
一种火力发电厂脱硫废水预处理装置
技术领域
本实用新型属于废水处理技术领域，特别涉及一种火力发电厂脱硫废水用预处理装置。
背景技术
脱硫废水主要是火力发电机组采用烟气湿法脱硫(石灰石/石膏法)过程中吸收塔排放的废水，其作为火力发电厂主要的废水种类，由于高含盐量、高悬固含量及含有重金属离子，一直是火力发电厂最难处理的废水类型。
DL/T 5046-2006《火力发电厂废水治理设计技术规程》中对脱硫废水处理工艺进行了规定，具体工艺如下：
目前大多数电厂基本都采用“三联箱+澄清浓缩池”的处理设备，通过石灰处理将脱硫废水pH调整至9~10，并使部分重金属形成难容氢氧化物沉淀，投加有机硫使部分不能以氢氧化物沉淀的重金属，与有机硫形成难溶的化合物，以固体的形式沉淀出来，随后通过混凝澄清作用去除废水中的悬浮物和沉淀物。废水处理过程中形成的泥浆通过板框式压滤机进行脱水处理。该工艺符合DL/T 5046-2006《火力发电厂废水治理设计技术规程》的要求，但实际运行过程中该工艺有以下缺点：1)目前很多电厂在脱硫废水处理系统前未设置废水池(箱)，脱硫废水直接进入处理设备，由于废水来水温度较高(>40℃)，导致絮凝体稳定性变差，不易沉淀，从而使处理后脱硫废水中悬浮物含量高，甚至导致水质不合格。2)部分电厂设置了废水池，可对脱硫废水进行冷却，但缺点是占地面积较大，同时由于废水中石膏等固体含量较高，容易导致石膏在池底沉积，需要定期对废水池进行人工清理。3)部分电厂设置了废水箱，但由于废水箱体积较小，缓冲能力有限，无法有效降低脱硫废水温度，同时也存在石膏沉积的问题。
发明内容
本实用新型针对目前火力发电厂脱硫废水处理系统存在的缺陷，提供一种新的脱硫废水预处理装置，有效降低脱硫废水处理系统进水问题和固体悬浮物含量，确保脱硫废水处理效果。本实用新型的目的是通过以下技术方案实现的：
一种火力发电厂脱硫废水预处理装置，包括脱硫废水三联箱及脱水机，其中：所述处理装置还包括脱硫废水冷却罐和脱硫废水预沉罐，所述冷却罐顶部设置进水口，所述冷却罐侧壁设置出水口，所述冷却灌的出水口连接所述预沉罐的进水口，所述预沉罐的出水口连接所述脱硫废水三联箱;所述冷却罐和所述预沉罐的底部均为锥形且设有排泥阀，所述排泥阀通过管道连接所述脱水机;所述冷却灌内设置有搅拌装置和冷却装置。
进一步的，所述冷却装置为环状冷却管并设有冷却水进水阀和冷却水回水阀;冷却罐的进水口连接一个脱硫废水进水阀。
进一步的，冷却灌的出水口和预沉罐的进水口之间设有连通阀。
进一步的，所述排泥阀通过管道连接至一个污泥输送泵的进口，所述污泥输送泵的出口阀门连接至所述脱水机。
进一步的，所述预沉罐的出水口与所述脱硫废水三联箱之间设置有预沉罐出水阀。
本实用新型的有益效果是：
(1)本系统设置有脱硫废水冷却罐，能够有效降低脱硫废水温度，提高脱硫废水中的固体大颗粒预沉效果。
(2)本系统设置有脱硫废水预沉池，使冷却后的脱硫废水进行预沉淀，降低废水中的悬浮物含量，提高脱硫废水处理系统处理效果。
(3)本系统罐体底部为锥形，可对沉淀污泥进行收集，并通过污泥输送泵进行输送处理，污泥管道设有反冲功能，能够有效防止管道污泥堵塞问题。
(4)相较传统污泥预沉池，该装置占地面积小，自动化程度高。
