申请日2016.07.06
公开(公告)日2016.12.21
IPC分类号C02F1/66
摘要
本实用新型涉及一种污水深度处理去除化学需氧量化学品自动投加系统，在药剂储罐后面设置缓冲过滤加药箱，缓冲过滤加药箱通过管道与计量加药泵连接，计量加药泵后接流量计，在加药点旁或污水处理池中部安装pH在线监测仪，流量计安装在计量加药泵后并传送信号至设有显示装置的中央处理器与工业电脑。本实用新型对化学品投加后的污水进行pH在线不间断监测，将监测数据实时反馈到中央处理器，中央处理器按预设定的pH参数，实时对计量泵进行变频调节控制，以保持在不同时段来水量的大小、不同时段来水COD的高低作出不同的运行频率，保持化学品投加后的污水pH值处在预设定范围内，实现外排水的pH值和COD在达标范围之内。

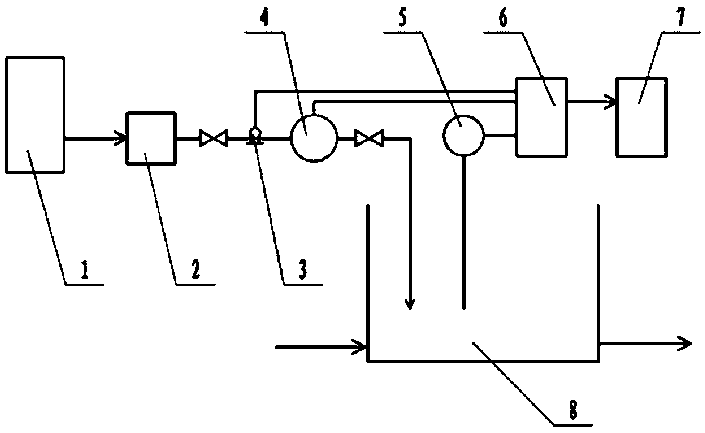

摘要附图
权利要求书
1.一种污水深度处理去除化学需氧量化学品自动投加系统，其特征在于:在药剂储罐(1)后面设置缓冲过滤加药箱(2)，缓冲过滤加药箱(2)通过管道与计量加药泵(3)连接，计量加药泵(3)后接流量计(4)，在加药点旁或污水处理池(8)中部安装pH在线监测仪(5)，流量计(4)安装在计量加药泵(3)后并传送信号至设有显示装置的中央处理器(6)与工业电脑(7);所述计量加药泵(3)、流量计(4)、pH在线监测仪(5)、中央处理器(6)及显示装置均与工业电脑(7)远程操作系统连接。
2.如权利要求1所述的污水深度处理去除化学需氧量化学品自动投加系统，其特征在于：所述中央处理器(6)采用可编程控制器PLC。
3.如权利要求1所述的污水深度处理去除化学需氧量化学品自动投加系统，其特征在于：缓冲过滤加药箱(2)设耐酸碱液位开关。
说明书
一种污水深度处理去除化学需氧量化学品自动投加系统
技术领域
本实用新型涉及污水处理技术领域，特别涉及到一种污水深度处理去除化学需氧量(COD)化学品自动投加系统。
背景技术
为贯彻《中华人民共和国环境保护法》、《中华人民共和国水污染防治法》和《中华人民共和国海洋环境保护法》，控制水污染，保护江河、湖泊、运河、渠道、水库和海洋等地面水以及地下水水质的良好状态，保障人体健康，维护生态平衡，促进国民经济和城乡建设的发展。随着科技与社会的进步，为控制污水排放质量，我国大部分地区污水处理厂污水(含工厂自备污水处理厂)按各不同行业出水COD(化学需氧量)必须达到相应的一级、二级、三级标准。污水末端深度处理大部分采用铁盐类、铝盐类等化学品进一步降低化学需氧量即COD含量以达到国家相关排放标准，这些化学品的投加量极为关键，直接关系到污水排放的环保要求及企业成本。污水处理厂污水深度处理不同时段来水量和COD是变化的，客观上来说由于这些变化造成对去除COD化学品的需求量也是变化的，因此，依靠人工手动投加(调节阀门)难以控制精确的投加量，投加量过低，导致外排水COD不达标，投加量过高，导致外排水pH值不达标及企业成本上升。
实用新型内容
针对上述不足，本实用新型的目的是利用化学品投加量对外排水pH值的变化与来水水量及COD去除效果成线性的关系，设计一套污水深度处理去除化学需氧量(COD)化学品自动投加系统，可以同时控制外排水的pH值与COD的达标排放，并可以控制化学品的最佳投加量。
为达此目的，本实用新型釆取的具体技术方案是：
一种污水深度处理去除化学需氧量化学品自动投加系统，其特征在于: 在药剂储罐后面设置缓冲过滤加药箱，缓冲过滤加药箱通过管道与计量加药泵连接，计量加药泵后接流量计，在加药点旁或污水处理池中部安装pH在线监测仪，流量计安装在计量加药泵后并传送信号至设有显示装置的中央处理器与工业电脑;所述计量加药泵、流量计、pH在线监测仪、中央处理器及显示装置均与工业电脑远程操作系统连接。
所述计量加药泵、流量计、pH在线监测仪、中央处理器及显示装置均与工业电脑远程操作系统连接。
所述中央处理器采用可编程控制器PLC。
所述缓冲过滤加药箱设耐酸碱液位开关。
其中，所述pH在线监测仪对化学品投加后的污水进行在线不间断监测，流量计测定化学品的投加量及单耗。
所述显示装置与中央处理器和工业电脑(终端机)连接，实时数据监控以及预设相关参数。
本实用新型提出的一种污水深度处理去除化学需氧量化学品自动投加系统，对化学品投加后的污水进行pH在线不间断监测，将监测数据实时反馈到中央处理器，中央处理器按预设定的pH参数，实时对计量泵进行变频调节控制，以保持在不同时段来水量的大小、不同时段来水COD的高低作出不同的运行频率，以保持化学品投加后的污水pH值处在预设定范围内，实现外排水的pH值和COD在达标范围之内。
本实用新型系统利用化学品投加量对外排水pH值的变化与COD去除率成线性的关系，可以同时控制外排水的pH值与COD的达标排放，并可以控制化学品的最佳投加量。
