申请日2016.08.18
公开(公告)日2017.03.15
IPC分类号C02F9/04; C02F103/02
摘要
本实用新型公开了一种用于净化喷淋水的水处理系统，包括主管道，以及连接在主管道上的砂滤装置、软水装置和加药装置，所述加药装置设置在软化装置的后端，所述砂滤装置管路的后端设置有炭滤装置，并且砂滤装置和炭滤装置通过同一污水排出管路排出反洗后的污水;所述软化装置位于炭滤装置管路的后端，所述软化装置与盐箱相连。本实用新型能够对冷却塔的喷淋水的源水进行处理，从源头解决水质问题，有效阻碍、延缓冷却塔盘管的结垢速率，保证冷却塔盘管不结垢或延缓结垢时间，既可解决冷却塔散热效率降低严重的问题，又可节省维护时间，增加了系统运行的可用率。

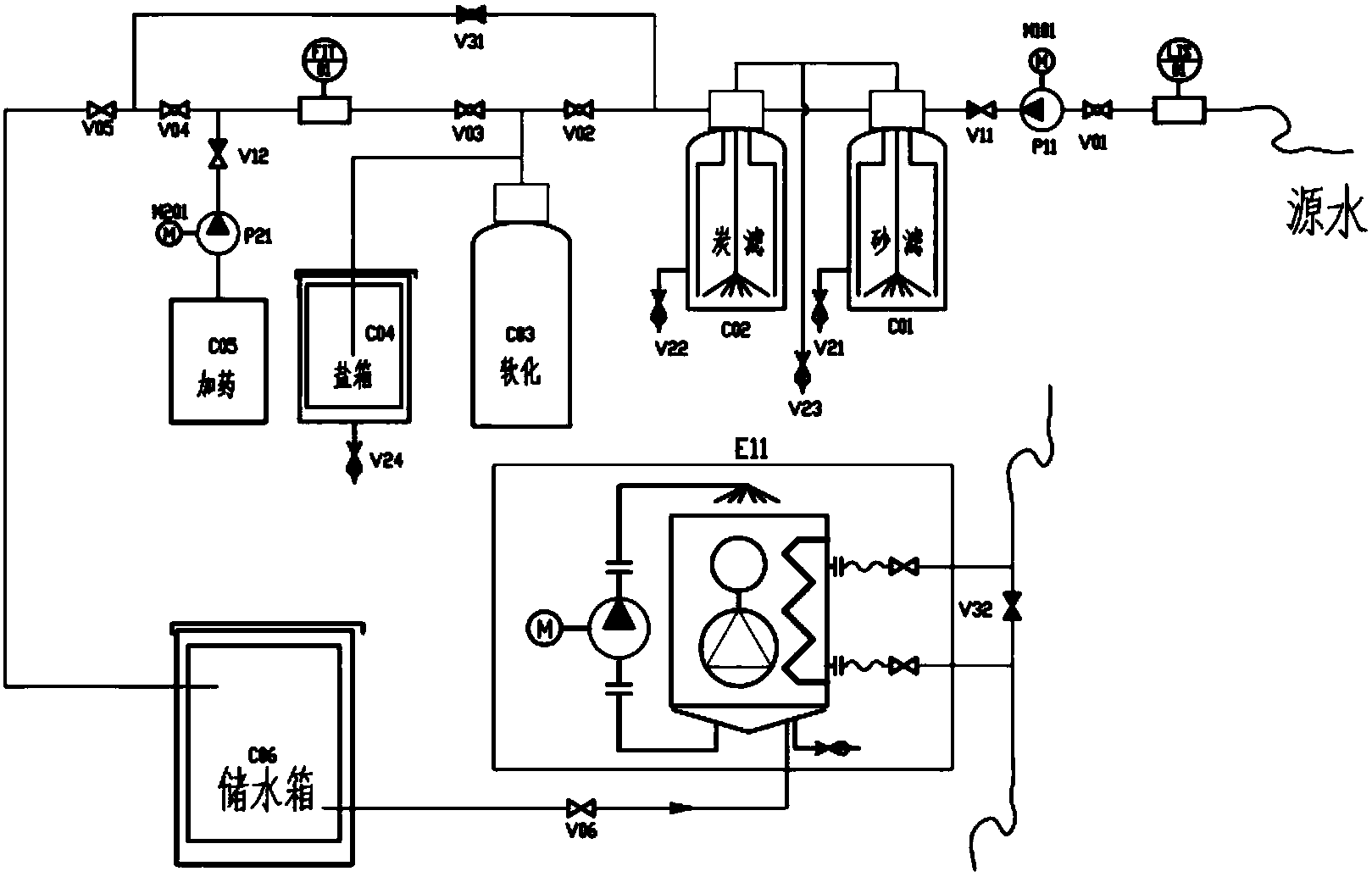

摘要附图
权利要求书
1.一种用于净化喷淋水的水处理系统，包括主管道，以及连接在主管道上的砂滤装置(C01)、软化装置(C03)和加药装置(C05)，所述加药装置(C05)设置在软化装置(C03)的后端，其特征在于：所述砂滤装置(C01)管路的后端设置有炭滤装置(C02)，并且砂滤装置(C01)和炭滤装置(C02)通过同一污水排出管路排出反洗后的污水;所述软化装置(C03)位于炭滤装置(C02)管路的后端，所述软化装置(C03)与盐箱(C04)相连。
2.根据权利要求1所述的用于净化喷淋水的水处理系统，其特征在于：所述加药装置(C05)包括加药罐和加药泵(P21)，加药泵(P21)连通加药罐与主管道，加药泵(P21)的出口处还设置有止回阀(V12)。
3.根据权利要求2所述的用于净化喷淋水的水处理系统，其特征在于：所述砂滤装置(C01)的前端设置有止回阀(V11)，所述止回阀(V11)前端设置有补水泵(P11)，所述补水泵(P11)前端设置有球阀(V01)。
4.根据权利要求3所述的用于净化喷淋水的水处理系统，其特征在于：所述球阀(V01)的前端设置有流量开关(LIS01)，用于检测进入主管路的源水的流量。
5.根据权利要求4所述的用于净化喷淋水的水处理系统，其特征在于：所述软化装置(C03)与加药装置(C05)之间设置有流量变送器(FIT01)。
6.根据权利要求5所述的用于净化喷淋水的水处理系统，其特征在于：所述软化装置(C03)与加药装置(C05)的两端并联一短接阀门(V31)。
7.根据权利要求6所述的用于净化喷淋水的水处理系统，其特征在于：所述用于净化喷淋水的水处理系统还包括储水箱(C06)，所述储水箱(C06)连接在主管道上，且储水箱(C06)位于加药装置(C05)的后端，所述储水箱(C06)的出口端用于连接冷却塔(E11)。
说明书
用于净化喷淋水的水处理系统
技术领域
本实用新型涉及一种用于净化喷淋水的水处理系统，属于水处理技术领域。
背景技术
目前在很多环境温度较高的恶劣工况下，仅靠空气冷却器不能满足散热要求，需要通过闭式冷却塔满足工程散热需求。然后闭式冷却塔的使用又给工程带来很多隐患，如闭式冷却塔的盘管易结垢进而导致冷却能力下降、冷却塔维护工作量大等。冷却塔盘管结垢主要是因为喷淋水未做净化处理或净化后的水质仍未达到喷淋水的要求，进而影响散热效果，随着结垢逐渐增多，冷却塔的冷却能力逐渐降低，最后失去冷却能力。因此需要通过水处理系统，对冷却塔的喷淋水进行净化，达到去除微生物、胶体、氯离子和钙镁离子等易于导致冷却塔盘管结垢的物质。
发明内容
本实用新型所要解决的技术问题是：克服现有技术的不足，提供一种用于净化喷淋水的水处理系统，以解决冷却塔盘管易结垢的技术问题。
为了解决上述技术问题，本实用新型的技术方案是：一种用于净化喷淋水的水处理系统，包括主管道，以及连接在主管道上的砂滤装置、软水装置和加药装置，所述加药装置设置在软化装置的后端，所述砂滤装置管路的后端设置有炭滤装置，并且砂滤装置和炭滤装置通过同一污水排出管路排出反洗后的污水;所述软化装置位于炭滤装置管路的后端，所述软化装置与盐箱相连。
进一步，所述加药装置包括加药罐和加药泵，加药泵连通加药罐与主管道，加药泵的出口处还设置有止回阀。
进一步，所述砂滤装置的前端设置有止回阀，所述止回阀前端设置有补水泵，所述补水泵前端设置有球阀。
进一步为了防止前端没有水造成补水泵干烧，所述球阀的前端设置有流量开关，用于检测进入主管路的源水的流量。
进一步为了实时测量主管道的流量，同时作为加药泵加入药量的依据，所述软化装置与加药装置之间设置有流量变送器。
进一步为了实现软化装置与加药装置的在线检修，所述软化装置与加药装置的两端并联一短接阀门。
进一步为了有效防止源头断水，造成冷却塔失效，所述用于净化喷淋水的水处理系统还包括储水箱，所述储水箱连接在主管道上，且储水箱位于加药装置的后端，所述储水箱的出口端用于连接冷却塔。
采用了上述技术方案，本实用新型具有以下有益效果：
1)本实用新型能够对冷却塔的喷淋水的源水进行处理，从源头解决水质问题，有效阻碍、延缓冷却塔盘管的结垢速率，保证冷却塔盘管不结垢或延缓结垢时间，既可解决冷却塔散热效率降低严重的问题，又可节省维护时间，增加了系统运行的可用率;
2)本实用新型在源水进入主管道处设置流量开关，可检测源水处是否有水，避免补水泵干烧情况;
3)可实现易损部件的在线维护;
4)设备完全自动运行、控制逻辑合理，检修维护方便;
5)本实用新型安全可靠、机械性能稳定。
