申请日2016.06.24
公开(公告)日2016.09.28
IPC分类号C02F11/12; B01D25/21
摘要
本发明提供了一种用于电渗透污泥高干脱水设备的压榨滤板，包括滤板板框、滤布、滤盘和输送污泥的同心孔，滤板板框的正面单向凹进形成一个压滤室，滤盘置于所述压滤室的底部，滤布置于滤盘上，滤盘和滤布的之间设有与阴极铜排连接的阴极导电滤网，板框的背面设有阳极板;滤盘和板框之间设置有的可充液体或气体的腔体，腔体和滤盘之间还设有推板装置，腔体由鼓膜和外、内基础钢板构成，鼓膜置于所述基础钢板的内沿四周边。本发明通过对体充水打压，增大了污泥的压榨压力，同时经推板装置，保证了压榨力的均匀，实现了全程压榨，进一步降低了污泥含水率。

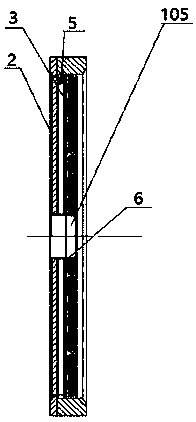

摘要附图
权利要求书
1.一种用于电渗透污泥高干脱水设备的压榨滤板，包括滤板板框、滤布、滤盘和输送污泥的同心孔，滤板板框的正面单向凹进形成一个压滤室， 所述滤盘置于所述压滤室的底部，所述滤布置于滤盘上，所述的滤盘和滤布的之间设有与阴极铜排连接的阴极导电滤网，所述板框的背面设有阳极板;
所述滤盘和板框之间设置有的可充液体或气体的腔体，
其特征在于，所述的腔体和滤盘之间还设有推板装置，
所述的腔体由鼓膜和外、内基础钢板构成，所述鼓膜置于所述基础钢板的内沿四周边。
2.如权能利要求1所述的压榨滤板，所述鼓膜为高强度耐热橡胶硫化在基础钢板上。
3.如权利要求1所述的压榨滤板，其特征在于，所述推板装置包括移动压板、污泥导向筒，所述污泥导向筒安装在所述同心孔上，所述移动压板套装在污泥导向筒上。
4.如权利要求1或2所述的压榨滤板，其特征在于，所述移动压板为钢板上焊接若干个田型筋板,玻璃钢绝缘滤盘安装于田型筋板中，所述阴极导电网固定在玻璃钢绝缘滤盘上。
5.如权利要求1或2所述的压榨滤板，其特征在于，所述移动压板的钢板和所述的腔体外基础钢板重合。
6.如权利要求5所述的压榨滤板，其特征在于，所述移动压板的钢板为10mm钢板，所述的腔体的基础内钢板为6mm钢板。
7.如权利要求1或2所述压榨滤板，其特征在于，所述腔体上设有至少一个进出水口和一个排气孔，所述的进出水口和排气孔设在滤板的四角。
8.如权利要求1或2所述的压榨滤板，其特征在于，所述板框、阳极板、推板装置、阴极导电网、腔体的外周为圆形。
9.如权利要求8所述的压榨滤板，其特征在于，所述板框圆周边缘有凸起台阶，所述阳极板直径大于板框凸起台阶内径，阳极板外周缘安装硅橡胶密封圈。
10.一种用于污泥高干脱水设备的压滤组件，由相同两个以上的如权利要求 1～9所述压榨滤板并列组成，相邻板框正面单向凹进和另一个板框的背面构成一个相对密封、具有电渗作用的贮泥腔体。
说明书
一种用于电渗透污泥高干脱水设备的滤板及压滤组件
技术领域
本发明涉及污泥处置设备部件领域，具体涉及污泥电渗透高干脱水设备中滤室机构。
背景技术
市场上，污泥深度脱水设备多选用板框膈膜压滤。由于板框膈膜压滤污泥脱水需添加石灰、铁盐等药剂，处理后污泥很难达到国家污染控制标准-污泥处理后含水率小于50%，方可进入生活垃圾填埋场填埋处置。而且污泥添加药剂降低了污泥作为燃料的热值，不利于后期污泥处置利用。
现有设备污泥高干脱水设备中的滤室机构压榨，依靠油缸推动弹簧压缩来减小滤室容积，对污泥进行压榨脱水，在压榨过程中油缸需要克服弹簧力，故滤室内部压榨压力较小，影响脱水效率，且在弹簧压缩结束后无法继续压榨。
中国授权公告专利，专利公开号为CN 204058210U，公开了一种用于压滤污泥的隔膜滤板，其中两个隔膜板构成一个相对密封的隔膜腔体，实心板置于隔膜腔体的中间，将隔膜腔体分成两部份 ;隔膜腔体和压榨水道相连接，隔膜滤板的中间设有污泥通道，隔膜滤板的四围设有排水通道。由于隔膜腔体由隔膜滤板构成，压榨的隔膜腔体变形有限，且隔膜滤板的变形(如滤板周边和中间)不一致，污泥的被压榨不均匀。
发明内容
本发明要解决的技术问题是提供一种较高压榨压力、实现全程压榨的污泥高干脱水设备的滤室机构。
本发明的技术方案是：
一种用于电渗透污泥高干脱水设备的压榨滤板，包括滤板板框、滤布、滤盘和输送污泥的同心孔，滤板板框的正面单向凹进形成一个压滤室，滤盘置于所述压滤室的底部，滤布置于滤盘上，滤盘和滤布的之间设有与阴极铜排连接的阴极导电滤网，板框的背面设有阳极板;滤盘和板框之间设置有的可充液体或气体的腔体， 腔体和滤盘之间还设有推板装置，腔体由鼓膜和外、内基础钢板构成，鼓膜置于所述基础钢板的内沿四周边。
进一步地，上述鼓膜为高强度耐热橡胶硫化在基础钢板上。
进一步地，上述推板装置包括移动压板、污泥导向筒，所述污泥导向筒安装在同心孔上，移动压板套装在污泥导向筒上。
进一步地，上述移动压板为钢板上焊接若干个田型筋板,玻璃钢绝缘滤盘安装于田型筋板中，阴极导电网固定在玻璃钢绝缘滤盘上。
进一步地，上述移动压板的钢板和所述的腔体外基础钢板重合。
进一步地，上述移动压板的钢板为10mm钢板，所述的腔体的基础内钢板为6mm钢板。
进一步地，上述腔体上设有至少一个进出水口和一个排气孔，所述的进出水口和排气孔设在滤板的四角。
进一步地，上述板框、阳极板、推板装置、阴极导电网、腔体的外周为圆形。
进一步地，上述板框圆周边缘有凸起台阶，所述阳极板直径大于板框凸起台阶内径，阳极板外周缘安装硅橡胶密封圈。
一种用于污泥高干脱水设备的压滤组件，由相同两个以上的上述压榨滤板并列组成，相邻板框正面单向凹进和另一个板框的背面构成一个相对密封、具有电渗作用的污泥型腔。
本发明相对于现有技术而言的有益效果是：通过对腔体充水打压，增大了污泥的压榨压力，同时经推板装置，保证了压榨力的均匀，实现了全程压榨，进一步降低了污泥含水率。
在板框背部安装推板装置，保证了整个鼓膜伸长均匀，保证了使用寿命;同时污泥导向筒限定了推板装置的方向。
