申请日2016.06.17
公开(公告)日2016.11.23
IPC分类号C02F1/00
摘要
本实用新型公开了一种羽绒加工污水处理装置，包括清洗箱和污水处理箱，所述清洗箱顶部布置喷淋头，中部布置通过电机带动的多组梳理棒，清洗后的羽绒污水通过下水管道进入污水处理箱;所述污水处理箱一侧设有过滤水入口，另一侧设有过滤水出口，其箱体中部设有过滤板，所述污水处理箱底部通过出水孔连接反冲洗仓，所述污水处理箱和反冲洗仓连接处铺设一层过滤网;所述反冲洗仓一侧设有反冲洗流入口，另一侧设有反冲洗流出口，所述反冲洗仓仓体中部设有导流板。本实用新型的结构，实现了羽绒清洗后的污水处理，利用过滤和反冲设备结合，有效的清理了污水。
权利要求书

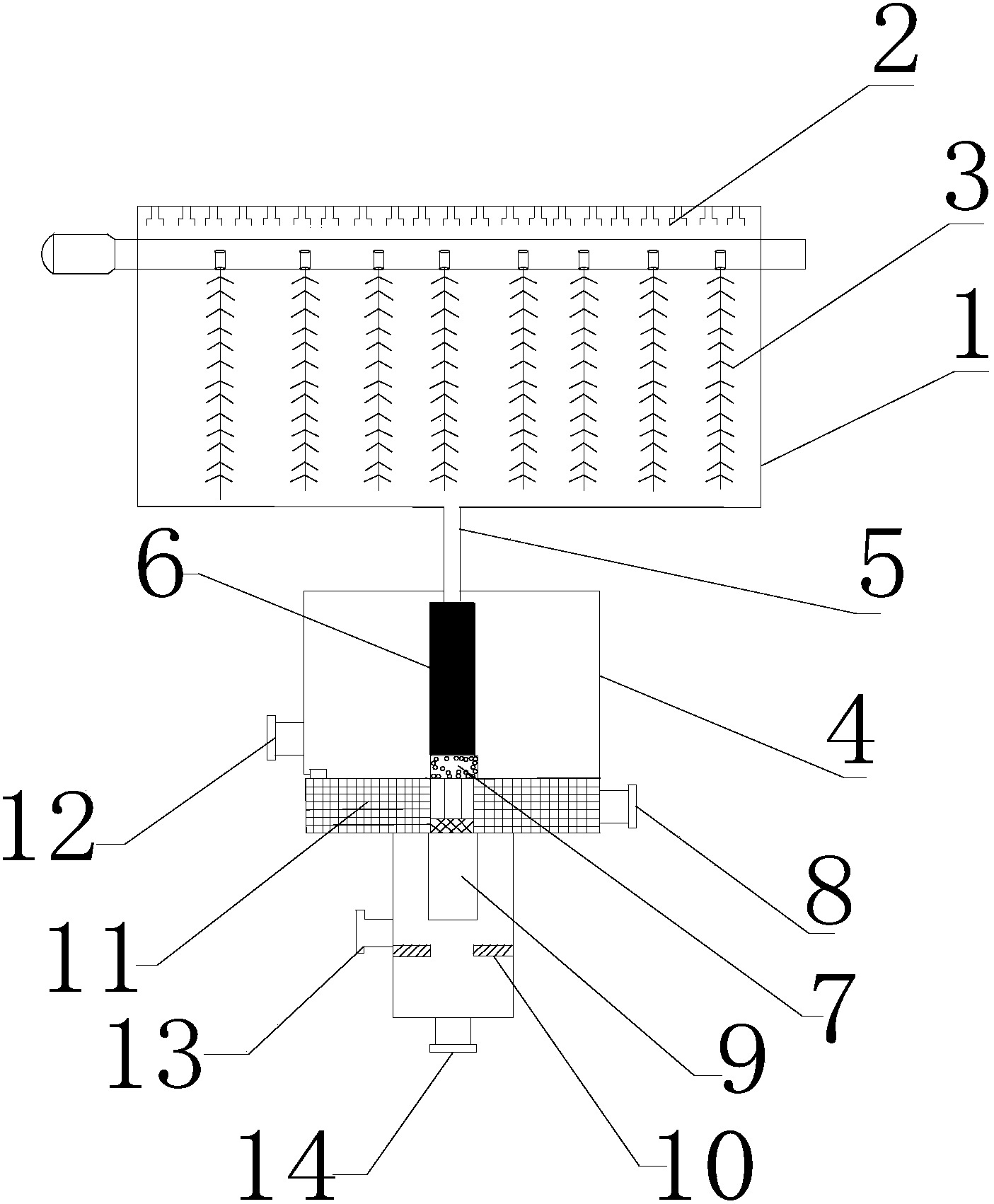

1.一种羽绒加工污水处理装置，包括清洗箱(1)和污水处理箱(4)，所述清洗箱(1)和污水处理箱(4)通过下水管道(5)连接，其特征在于，所述清洗箱(1)顶部布置喷淋头(2)，中部布置通过电机带动的多组梳理棒(3)，清洗后的羽绒污水通过下水管道(5)进入污水处理箱(4);
所述污水处理箱(4)一侧设有过滤水入口(12)，另一侧设有过滤水出口(8)，其箱体中部设有过滤板(6)，所述污水处理箱(4)底部通过出水孔(7)连接反冲洗仓(9)，所述污水处理箱(4)和反冲洗仓(9)连接处铺设一层过滤网(11);
所述反冲洗仓(9)一侧设有反冲洗流入口(13)，另一侧设有反冲洗流出口(14)，所述反冲洗仓(9)仓体中部设有导流板(10)。
2.根据权利要求1所述的一种羽绒加工污水处理装置，其特征在于，所述过滤水入口(12)高度大于过滤水出口(8)，所述反冲洗流入口(13)高度大于反冲洗流出口(14)。
3.根据权利要求1所述的一种羽绒加工污水处理装置，其特征在于，所述滤网(11)上设有过滤孔(111)。
4.根据权利要求1所述的一种羽绒加工污水处理装置，其特征在于，所述反冲洗流入口(13)高度大于导流板(10)。
说明书
一种羽绒加工污水处理装置
技术领域
本实用新型涉及羽毛加工技术领域，具体涉及一种羽绒加工污水处理装置。
背景技术
羽绒加工中，刚刚收购的羽绒需要进行清理和清洗，羽绒清洗中会产生很多污水，污水中含有大量杂质，对于某些设备(例如热泵)在使用之前需要对污水进行过滤，过滤装置的表面在过滤过程会不断附着杂质，影响过滤效率，甚至需要停止相关设备来清除过滤装置表面的杂质或更换过滤设备，对于需要持续不断工作的设备而言相当麻烦。
实用新型内容
本实用新型的目的在于提供一种羽绒加工污水处理装置。
本实用新型的目的可以通过以下技术方案实现：
一种羽绒加工污水处理装置，包括清洗箱和污水处理箱，所述清洗箱和污水处理箱通过下水管道连接，所述清洗箱顶部布置喷淋头，中部布置通过电机带动的多组梳理棒，清洗后的羽绒污水通过下水管道进入污水处理箱;
所述污水处理箱一侧设有过滤水入口，另一侧设有过滤水出口，其箱体中部设有过滤板，所述污水处理箱底部通过出水孔连接反冲洗仓，所述污水处理箱和反冲洗仓连接处铺设一层过滤网;
所述反冲洗仓一侧设有反冲洗流入口，另一侧设有反冲洗流出口，所述反冲洗仓仓体中部设有导流板。
所述过滤水入口高度大于过滤水出口，所述反冲洗流入口高度大于反冲洗 流出口。
所述滤网上设有过滤孔。
所述反冲洗流入口高度大于导流板。
本实用新型的有益效果：本发明的结构，实现了羽绒清洗后的污水处理，利用过滤和反冲设备结合，有效的清理了污水。
