申请日2016.07.27
公开(公告)日2017.03.29
IPC分类号C02F9/14
摘要
本实用新型涉及一种城市生活污水净化处理装置，包括污水池、初沉池、第一过滤池、厌氧池、缺氧池、好氧池、二沉池、生物膜过滤池、消毒池和储水池，所述污水池出水口连接初沉池进水口，所述初沉池出水口连接第一过滤池进水口，所述第一过滤池出水口连接厌氧池进水口，所述厌氧池出水口连接缺氧池进水口，所述缺氧池出水口连接好氧池进水口，所述好氧池出水口连接二沉池进水口，所述二沉池出口连接生物膜过滤池进口连接，所述生物膜出口连接消毒池进水口，所述消毒池出水口连接储水池进水口，本实用新型的结构简单、工艺稳定、成本低、净化处理能力强。
权利要求书

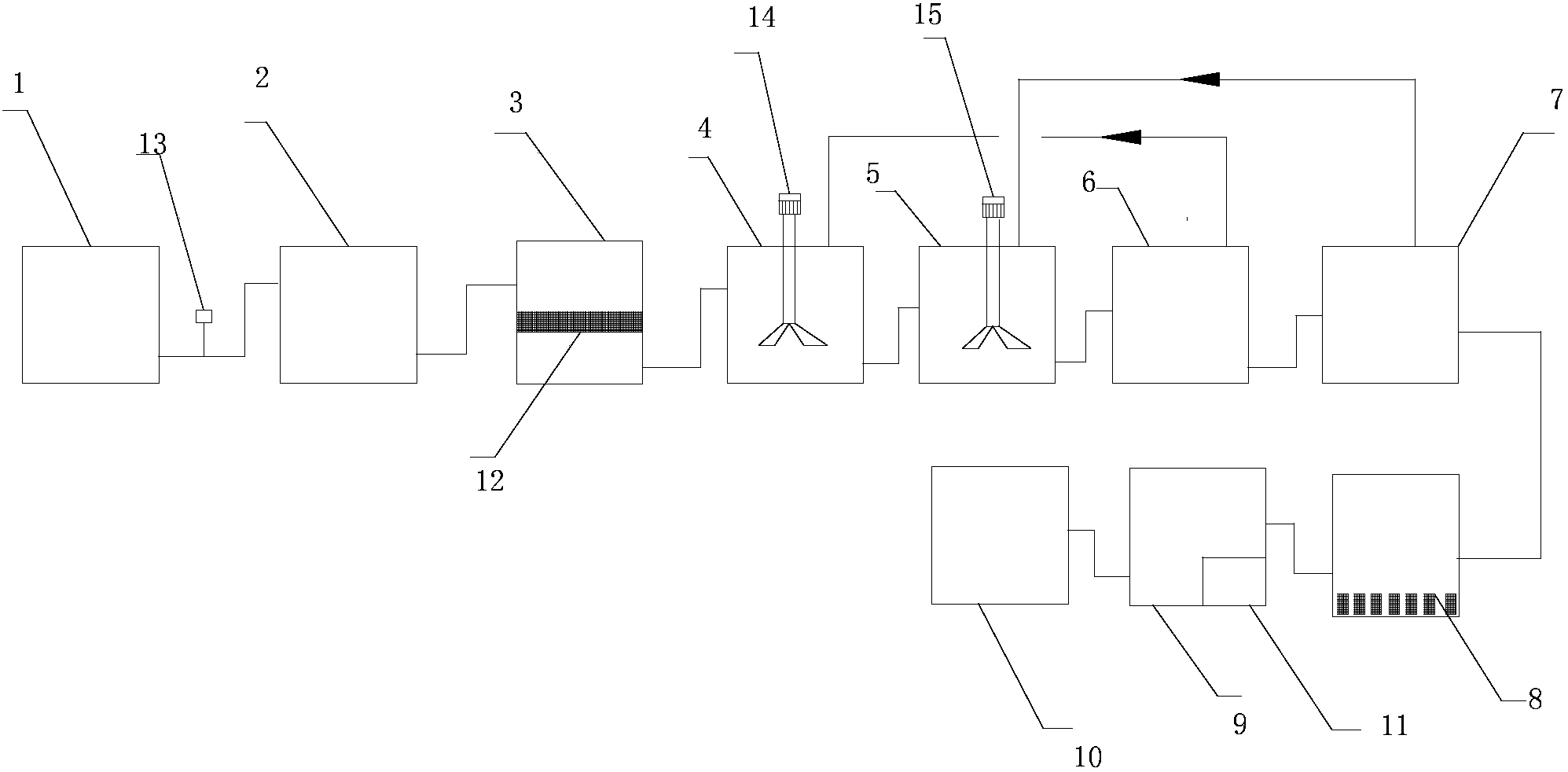

1.一种城市生活污水净化处理装置，包括污水池(1)、初沉池(2)、第一过滤池(3)、厌氧池(4)、缺氧池(5)、好氧池(6)、二沉池(7)、生物膜过滤池(8)、消毒池(9)和储水池(10)，其特征在于：所述污水池(1)出水口连接初沉池(2)进水口，所述初沉池(2)出水口连接第一过滤池(3)进水口，所述第一过滤池(3)出水口连接厌氧池(4)进水口，所述厌氧池(4)出水口连接缺氧池(5)进水口，所述缺氧池(5)出水口连接好氧池(6)进水口，所述好氧池(6)出水口连接二沉池(7)进水口，所述二沉池(7)出口连接生物膜过滤池(8)进口连接，所述生物膜过滤池(8)出口连接消毒池(9)进水口，所述消毒池(9)出水口连接储水池(10)进水口。
2.根据权利要求1所述的城市生活污水净化处理装置，其特征在于：所述的污水池(1)出口处设有流量控制器(13)。
3.根据权利要求1所述的城市生活污水净化处理装置，其特征在于：所述的第一过滤池(3)为活性炭过滤池，所述第一过滤池内设有活性炭过滤池(12)。
4.根据权利要求1所述的城市生活污水净化处理装置，其特征在于：所述的厌氧池(4)设有第一搅拌器(14)，所述缺氧池(5)设有第二搅拌器(15)。
5.根据权利要求1所述的城市生活污水净化处理装置，其特征在于：所述的好氧池设有第一回流支路与厌氧池连接，所述二沉池设有第二回流支路与缺氧池连接。
6.根据权利要求1所述的城市生活污水净化处理装置，其特征在于：所述的消毒池(9)内设有紫外线杀菌装置(11)。
说明书
一种城市生活污水净化处理装置
技术领域
本实用新型涉及一种环保净化装置，具体来说是涉及一种城市生活污水净化处理装置。
背景技术
随着我国城市不断地发展以及人民生活水平的提高，城市的生活用水量也在不断增加，相应的生活污水的排放也逐渐增多，而这些污水常常不经过处理便直接排放出去，这样不仅会造成水资源的浪费，还会造成了生态的破坏，在现有技术中，生活污水大多采用物理的、化学的和生物的方法进行处理，其虽然可以实现水质达到排放标准或重复使用的要求，但是其也存在一定的不足，如清理残渣不方便，而且其处理方式费时费力，同时也会影响处理效率，适用性和实用性受到限制，难以满足市场的需求。
实用新型内容
针对现有技术存在的问题，本实用新型提出一种结构简单、工艺稳定、成本低、净化处理能力强的城市生活污水净化处理装置。
本实用新型解决以上技术问题的技术方案：提供一种城市生活污水净化处理装置，包括污水池、初沉池、第一过滤池、厌氧池、缺氧池、好氧池、二沉池、生物膜过滤池、消毒池和储水池，所述污水池出水口连接初沉池进水口，所述初沉池出水口连接第一过滤池进水口，所述第一过滤池出水口连接厌氧池进水口，所述厌氧池出水口连接缺氧池进水口，所述缺氧池出水口连接好氧池进水口，所述好氧池出水口连接二沉池进水口，所述二沉池出口连接生物膜过滤池进口连接，所述生物膜过滤池出口连接消毒池进水口，所述消毒池出水口连接储水池进水口。
本实用新型进一步限定的技术方案为：
前述的污水池出口处设有流量控制器。
前述的第一过滤池为活性炭过滤池，第一过滤池内设有活性炭过滤池。
前述的厌氧池设有第一搅拌器，缺氧池设有第二搅拌器。
前述的好氧池设有第一回流支路与厌氧池连接，前述的二沉池设有第二回流支路与缺氧池连接。
前述的消毒池内设有紫外线杀菌装置。
本实用新型的有益效果：本实用新型各个池都能有效的减少污水当中的一些杂质，第一过滤池内设有活性炭过滤层，能够有效的吸附污水当中的杂质污染物，在污水池出口设置了流量控制器，控制流量，避免流量过大，影响过滤的效果，也防止第一过滤池的液位过高，装置中厌氧池设有第一搅拌器，缺氧池设有第二搅拌器，进行缓慢的搅拌，不需要加入碳源，减少成本，而且装置中设有第一回流支路和第二回流支路，能够有效的将污水中的氮磷除去干净，在消毒池中设置了紫外线消毒装置，能够将污水充分消毒，而生物膜过滤池能够将污水中更加细小的杂质去除，使得污水更加的净化彻底，该装置结构简单、稳定，净化能力强，能够减少环境污染，保护城市的生态环境。
