申请日2016.06.22
公开(公告)日2016.08.24
IPC分类号C02F3/30; C02F9/14; C02F11/12
摘要
本发明提供了一种AAO型流化床一体化污水处理设备，包括：污水输入系统，以输入待处理污水;与污水输入系统连通的厌氧室，以将待处理污水中的大分子有机物转化为小分子有机物;与厌氧室连通的缺氧室，以使待处理污水发生反硝化作用，把硝态氮还原为氮气;与缺氧室连通的好氧室，以讲解待处理污水中的小分子有机物;将好氧室顶部与缺氧室连通的回流系统，以使好氧室内待处理污水中未还原的硝态氮回流入厌氧室中;与好氧室连通的反应室，以分离处理后污水中的水和污泥;以及供除磷药剂系统，以好氧室与反应室的连接处供除磷药剂。本发明的有益效果：与现有技术相比该设备占用空间小。

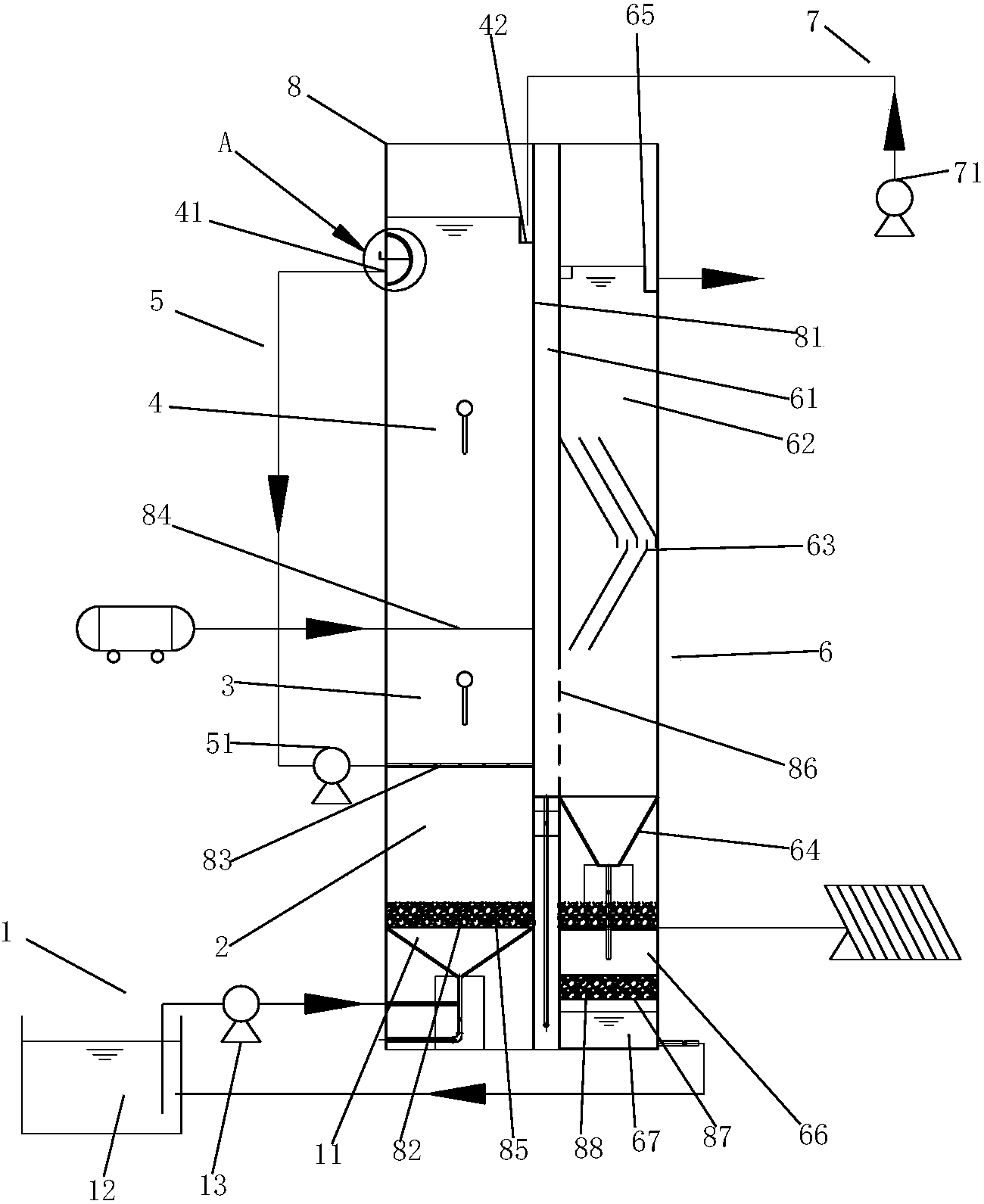

摘要附图
权利要求书
1.一种AAO型流化床一体化污水处理设备，其特征在于，包括：
污水输入系统，以输入待处理污水;
与污水输入系统连通的厌氧室，以将待处理污水中的大分子有机物转化为小分子有机物;
与厌氧室连通的缺氧室，以使待处理污水发生反硝化作用，把硝态氮还原为氮气;
与缺氧室连通的好氧室，以降解待处理污水中的小分子有机物;
将好氧室顶部与缺氧室连通的回流系统，以使好氧室内待处理污水中未还原的硝态氮回流入缺氧室中;
与好氧室连通的反应室，以分离处理后污水中的水和污泥;以及
供除磷药剂系统，以好氧室与反应室的连接处供除磷药剂。
2.根据权利要求1所述的AAO型流化床一体化污水处理设备，其特征在于，在厌氧室、缺氧室以及好氧室内均设置有轻质陶粒，以在厌氧室内形成厌氧生物膜、在缺氧室内形成缺氧生物膜及在好氧室内形成好氧生物膜。
3.根据权利要求1所述的AAO型流化床一体化污水处理设备，其特征在于，还包括机体，机体的内腔中树立有分隔板，以分隔形成第一腔室和第二腔室，第一腔室由下到上被分隔形成配水室、厌氧室、缺氧室以及好氧室，第二腔室为反应室;
其中，配水室用于与污水输入系统连通，配水室与厌氧室之间用第一穿孔网板分隔，在好氧室与缺氧室的交界处通过支架安装有曝气管，曝气管连通有位于机体外的气泵，以为好氧室内供氧气。
4.根据权利要求3所述的AAO型流化床一体化污水处理设备，其特征在于，污水输入系统包括：
装有待处理污水的调节池;以及
与调节池通过连接的第一水泵，第一水泵的出水管与配水室连通，以将调节池内待处理污水泵入到配水室内。
5.根据权利要求4所述的AAO型流化床一体化污水处理设备，其特征在于，在第一水泵的出水管上设置有单向阀，以防止调节池内待处理污水向第一水泵方向流动。
6.根据权利要求5所述的AAO型流化床一体化污水处理设备，其特征在于，在第一穿孔网板上铺有卵石层。
7.根据权利要求6所述的AAO型流化床一体化污水处理设备，其特征在于，
在好氧室的顶部开设有回流口，回流口上设置有用于放置固渣进入回流口的挡渣装置;
在缺氧室与厌氧室的交界处设置有向缺氧室内回水的布水器;
回流系统包括第二水泵，第二水泵的进水管与回流口连通，第二水泵的出水管与布水器连通。
8.根据权利要求7所述的AAO型流化床一体化污水处理设备，其特征在于，在好氧室的顶部设置有用于连通反应室的第一出水堰，第一出水堰所在位置高于回流口所在位置;
供除磷药剂系统包括第三水泵，第三水泵的出水管与第一出水堰连通，以在第一出水堰处将待处理污水与除磷药剂混合。
9.根据权利要求8所述的AAO型流化床一体化污水处理设备，其特征在于，反应室包括混凝室以及沉淀室，混凝室与沉淀室在水平方向上平行，且混凝室底部侧面上设置有用于与沉淀室连通的带状布水孔;
混凝室与第一出水堰连通，且紧靠好氧室和缺氧室，以对待处理污水进行除磷处理;
在沉淀室的中部设置有两段式折流斜板，以阻碍处理后污水中的悬浮物通过，在沉淀室的底面上设置有泥斗，在泥斗的底部设置有开闭泥斗出口的阀门，在沉淀室顶部设置有第二出水堰;
在沉淀室下方设置有污泥干化室，污泥干化室的底面为第二穿孔网板，第二穿孔网板上设置有砾石层，以将污泥阻挡在污泥干化室中，在污泥干化室的侧壁上开设有转移窗口，转移窗口上设置有窗门;
在污泥干化室下方设置有滤液室，滤液室通过滤液管连通至调节池。
10.根据权利要求9所述的AAO型流化床一体化污水处理设备，其特征在于，还包括监测系统，该监测系统包括：
设置于缺氧室内的第一溶解氧测定仪，以检测缺氧室内待处理污水的溶氧浓度;
设置于好氧室内的第二溶解氧测定仪，以检测好氧室内待处理污水的溶氧浓度;
设置于第一水泵上的第一水泵综合测试仪，以检测第一水泵是否正常工作;
设置于第二水泵上的第二水泵综合测试仪，以检测第二水泵是否正常工作;
设置于第三水泵上的第三水泵综合测试仪，以检测第三水泵是否正常工作;
设置于气泵上的气泵测试仪，以检测气泵是否正常工作;
总控制器，第一溶解氧测定仪、第二溶解氧测定仪、第一水泵综合测试仪、第二水泵综合测试仪、第三水泵综合测试仪以及气泵测试仪均与总控制器相连，以接收各个检测数据;以及
与总控制器连接的WIFI模块，以将各个检测数据发送给移动终端。
说明书
AAO型流化床一体化污水处理设备
技术领域
本发明涉及污水处理装置，具体涉及一种AAO型流化床一体化污水处理设备。
背景技术
生物膜法和活性污泥法一样，都是利用微生物去处废水中有机物的方法，两者是平行发展起来的污水处理工艺。其实质是使细菌和菌类一类的微生物、原生动物和后生动物一类的微型动物附着在滤料或某些载体上生长繁育，并在其上形成膜状生物污泥，即生物膜。通过污水与生物膜的相对运动，使污水与生物膜接触，进行固液两相的物质交换，并在膜内进行有机物的生物氧化，如此，污水得以净化的同时，微生物自身也得以繁衍增殖。生物膜法因其具有微生物量大，处理能力强;耐冲击负荷，受水质、水量变化影响小;能够处理低浓度的污水等优点，非常适合小城镇污水处理。生物膜法有多种分类，按照微生物附着的载体存在状态可分为固定床生物膜法和流动床生物膜法。固定床生物膜分为生物滤池和生物接触氧化法等，流动床生物膜法包括生物流化床和移动床等。固定床生物膜法节能，运行管理方便，但是容易堵塞;流动床生物膜法中填料处于流化状态，不会发生堵塞的情况，但是能源消耗较大。故，针对现有固定床生物膜法和流动床生物膜法的不足，提供一种流化床一体化污水处理设备如何避免容易堵塞、能源消耗较大是待解决的问题。
中国专利公开了一种申请公布号为CN 104761100 A的污水处理系统，其包括：预缺氧池，与进水管道相连接，用于回流污泥和污水的缺氧反硝化反应;厌氧池，与所述进水管道相连接，并且与所述预缺氧池相导通，用于生化除磷时进行厌氧释磷;缺氧池，与所述进水管道相连接，并且与所述厌氧池相导通，用于反硝化脱氮;好氧池，与所述缺氧池相导通，用于有机物降解、有机氮和氨氮硝化、磷的吸收;后缺氧池，与所述好氧池相导通，用于同时硝化反硝化处理;序批式斜板沉淀池，与后缺氧池相导通，用于泥水分离处理和回流污泥的浓缩，所述回流污泥回流至所述预缺氧池。虽然该污水处理系统在一定程度上实现了污水的处理，但是该污水处理系统仍然存在的缺点为：该系统设置有预缺氧池、缺氧池和后缺氧池，预缺氧池和后厌氧池均用于反硝化作用后缺氧池用于接收回流污泥，由于反硝化作用在厌氧环境下就均能够实现，预缺氧池和后缺氧池的设置增大了该污水处理系统的占用空间。
发明内容
针对现有技术中所存在的不足，本发明提供了一种AAO型流化床一体化污水处理设备，与现有技术相比该设备占用空间小。
为实现上述目的，本发明采用了如下的技术方案：
一种AAO型流化床一体化污水处理设备，包括：污水输入系统，以输入待处理污水;与污水输入系统连通的厌氧室，以将待处理污水中的大分子有机物转化为小分子有机物;与厌氧室连通的缺氧室，以使待处理污水发生反硝化作用，把硝态氮还原为氮气;与缺氧室连通的好氧室，以降解待处理污水中的小分子有机物;将好氧室顶部与缺氧室连通的回流系统，以使好氧室内待处理污水中未还原的硝态氮回流入缺氧室中;与好氧室连通的反应室，以分离处理后污水中的水和污泥;以及供除磷药剂系统，以好氧室与反应室的连接处供除磷药剂。
优选的是，在厌氧室、缺氧室以及好氧室内均设置有轻质陶粒，以在厌氧室内形成厌氧生物膜、在缺氧室内形成缺氧生物膜及在好氧室内形成好氧生物膜。
优选的是，还包括机体，机体的内腔中树立有分隔板，以分隔形成第一腔室和第二腔室，第一腔室由下到上被分隔形成配水室、厌氧室、缺氧室以及好氧室，第二腔室为反应室;其中，配水室用于与污水输入系统连通，配水室与厌氧室之间用第一穿孔网板分隔，在好氧室与缺氧室的交界处通过支架安装有曝气管，曝气管连通有位于机体外的气泵，以为好氧室内供氧气。
优选的是，污水输入系统包括：装有待处理污水的调节池;以及与调节池通过连接的第一水泵，第一水泵的出水管与配水室连通，以将调节池内待处理污水泵入到配水室内。
优选的是，在第一水泵的出水管上设置有单向阀，以防止调节池内待处理污水向第一水泵方向流动。
优选的是，在第一穿孔网板上铺有卵石层。
优选的是，在好氧室的顶部开设有回流口，回流口上设置有用于放置固渣进入回流口的挡渣装置;在缺氧室与厌氧室的交界处设置有向缺氧室内回水的布水器;回流系统包括第二水泵，第二水泵的进水管与回流口连通，第二水泵的出水管与布水器连通。
优选的是，在好氧室的顶部设置有用于连通反应室的第一出水堰，第一出水堰所在位置高于回流口所在位置;供除磷药剂系统包括第三水泵，第三水泵的出水管与第一出水堰连通，以在第一出水堰处将待处理污水与除磷药剂混合。
优选的是，反应室包括混凝室以及沉淀室，混凝室与沉淀室在水平方向上平行，且混凝室底部侧面上设置有用于与沉淀室连通的带状布水孔;混凝室与第一出水堰连通，且紧靠好氧室和缺氧室，以对待处理污水进行除磷处理;在沉淀室的中部设置有两段式折流斜板，以阻碍处理后污水中的悬浮物通过，在沉淀室的底面上设置有泥斗，在泥斗的底部设置有开闭泥斗出口的阀门，在沉淀室顶部设置有第二出水堰;在沉淀室下方设置有污泥干化室，污泥干化室的底面为第二穿孔网板，第二穿孔网板上设置有砾石层，以将污泥阻挡在污泥干化室中，在污泥干化室的侧壁上开设有转移窗口，转移窗口上设置有窗门;在污泥干化室下方设置有滤液室，滤液室通过滤液管连通至调节池。
优选的是，还包括监测系统，该监测系统包括：设置于缺氧室内的第一溶解氧测定仪，以检测缺氧室内待处理污水的溶氧浓度;设置于好氧室内的第二溶解氧测定仪，以检测好氧室内待处理污水的溶氧浓度;设置于第一水泵上的第一水泵综合测试仪，以检测第一水泵是否正常工作;设置于第二水泵上的第二水泵综合测试仪，以检测第二水泵是否正常工作;设置于第三水泵上的第三水泵综合测试仪，以检测第三水泵是否正常工作;设置于气泵上的气泵测试仪，以检测气泵是否正常工作;总控制器，第一溶解氧测定仪、第二溶解氧测定仪、第一水泵综合测试仪、第二水泵综合测试仪、第三水泵综合测试仪以及气泵测试仪均与总控制器相连，以接收各个检测数据;以及与总控制器连接的WIFI模块，以将各个检测数据发送给移动终端。
相比于现有技术，本发明具有如下有益效果：
通过设置回流系统以及供除磷药剂系统，分别替代了现有技术中后缺氧池和预缺氧池的使用，因此在保证反硝化作用效果好且有除磷效果的前提下，与现有技术相比该污水处理设备占用空间小。
