申请日2015.05.29
公开(公告)日2015.11.11
IPC分类号C02F9/02
摘要
本实用新型提供的一种化粪池污物处理机的污水净化系统，其特征在于，包括污水泵、过滤器系统，过滤器系统固定在底座上，过滤器系统串联的包括微滤孔滤袋式过滤器、两组微滤芯式过滤器，污水泵通过进水管与微滤孔滤袋式过滤器相连，微滤孔滤袋式过滤器与两组微滤芯式过滤器通过连接管依次相连至净化水出水口。本实用新型提供的一种化粪池污物处理机的污水净化系统，相较于传统的单级过滤和两级过滤，三级过滤器的设置能够加强污水的过滤净化效果，净化后的清水可排入市政管道。
权利要求书

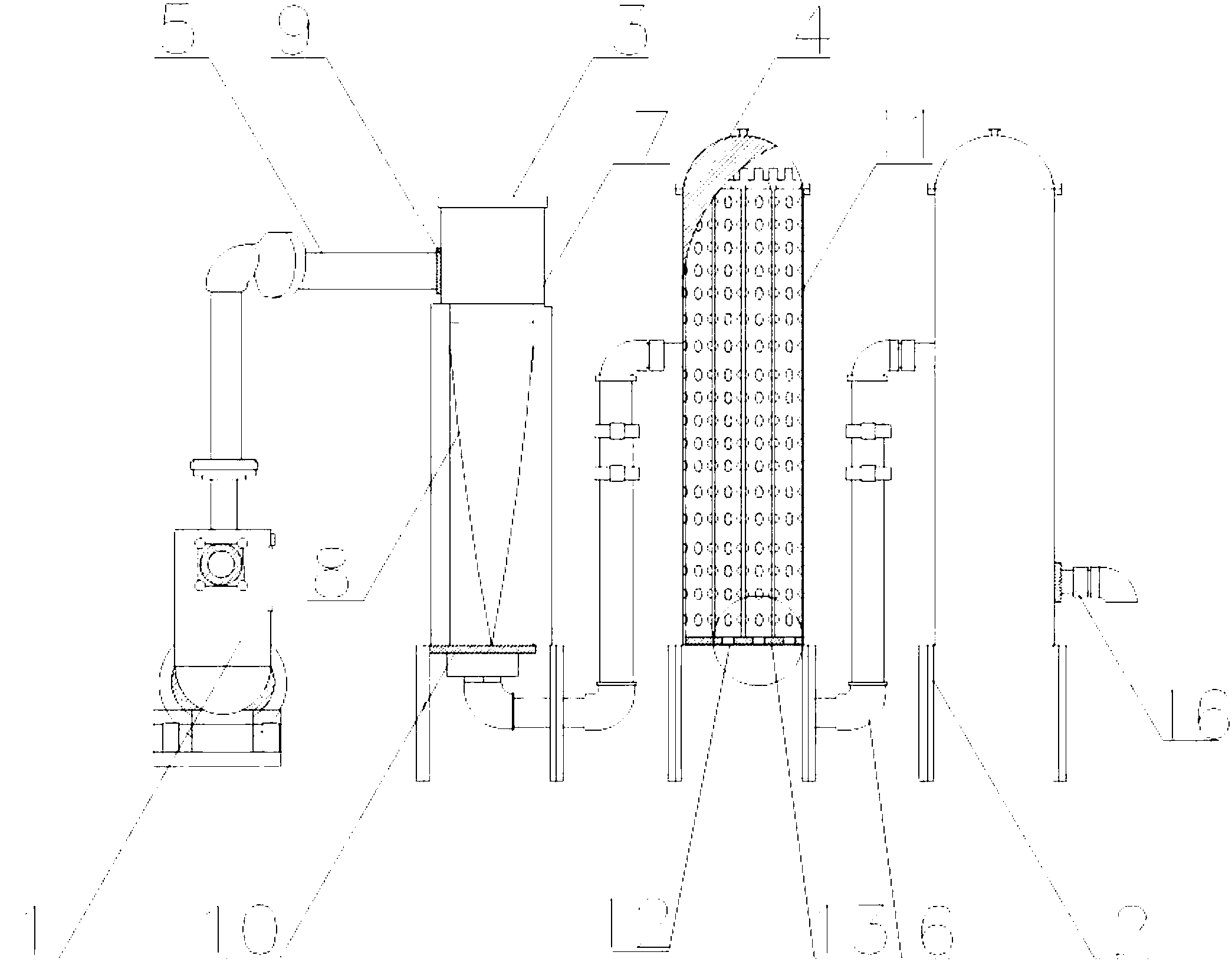

1.一种化粪池污物处理机的污水净化系统，其特征在于，包括污水泵(1)、过滤器系统，所述过滤器系统固定在底座(2)上，所述过滤器系统串联的包括微滤孔滤袋式过滤器(3)、两组微滤芯式过滤器(4)，所述污水泵(1)通过进水管(5)与所述微滤孔滤袋式过滤器(3)相连，所述微滤孔滤袋式过滤器(3)与两组微滤芯式过滤器(4)通过连接管(6)依次相连至净化水出水口(16)。
2.根据权利要求1所述的化粪池污物处理机的污水净化系统，其特征在于，所述微滤孔滤袋式过滤器(3)包括桶体(7)和袋式过滤芯(8)，所述桶体(7)的上下端分别设置进水口(9)与出水口(10)，所述进水口(9)、出水口(10)分别与进水管(5)、连接管(6)相连，所述袋式过滤芯(8)固定在所述桶体(7)的内壁机构上。
3.根据权利要求1所述的化粪池污物处理机的污水净化系统，其特征在于，所述微滤芯式过滤器(4)包括滤桶(11)和桶底(12)，所述滤桶(11)上部设置有带通孔(13)的圆板(14)，所述通孔(13)上插入有微滤芯孔过滤芯(15)。
说明书
一种化粪池污物处理机的污水净化系统
技术领域
本实用新型涉及一种化粪池污物中的污水过滤净化系统，尤其是，本实用新型涉及应用于环卫产品制造领域的一种化粪池污物处理机的污水净化系统。
背景技术
随着我国工业现代化和城镇化建设进程加快，国家已把战略重点转移到保护“生态环境”中来，加速“节能环保”的新兴支柱产业发展，中共十八届三中全会通过的《全面深化改革若干重大问题的决定》中提出《把我国建设成完整的生态文明建设中规定的(生态文明.生态经济.生态人居.生态制度和生态文化)五个体系和30个目标，其中《水资源》固态物.减少排放和低碳经济都是建设“生态文明”中核心内容，我国是缺水的国家之一，因此“水资源”保护被放在首位。
2015年4月16日，国务院发布的《水污染防治行动计划》指出，国家将投入4-5万亿元人民币用于治理水污染，到2020年，我国行政设置在地级及以上的城市将建成区黑臭水体均控制在10%以内，而城区黑臭水中粪便废弃物中的水污染是造成破坏生态环境的主要污染源之一。
实用新型内容
本实用新型的一个目的在于，提供一种化粪池污物处理机的污水净化系统，解决了现有化粪池污水净化技术中的过滤不清、都带有黑色悬浮物的技术问题。
本实用新型的上述目的和其他目的通过以下技术方案来解决：
本实用新型提供的一种化粪池污物处理机的污水净化系统，其特征在于，包括污水泵、过滤器系统，所述过滤器系统固定在底座上，所述过滤器系统串联的包括微滤孔滤袋式过滤器、两组微滤芯式过滤器，所述污水泵通过进水管与所述微滤孔滤袋式过滤器相连，所述微滤孔滤袋式过滤器与两组微滤芯式过滤器通过连接管依次相连至净化水出水口。
本实用新型提供的化粪池污物处理机的污水净化系统，优选地，所述微滤孔滤袋式过滤器包括桶体和袋式过滤芯，所述桶体的上下端分别设置进水口与出水口，所述进水口、出水口分别与进水管、连接管相连，所述袋式过滤芯固定在所述桶体的内壁机构上。
本实用新型提供的化粪池污物处理机的污水净化系统，优选地，所述微滤芯式过滤器包括滤桶和桶底，所述滤桶上部设置有带通孔的圆板，所述通孔上插入有微滤芯孔过滤芯。
本实用新型的优点和有益效果在于：
①本实用新型提供的化粪池污物处理机的污水净化系统，滤袋式过滤器能够对污水进行过滤和除杂，达到对污水小颗粒游离物的过滤和分离的目的。
②本实用新型提供的化粪池污物处理机的污水净化系统，微滤芯式过滤器能够对经过初步过滤和除杂的污水进一步过滤，加强污水的过滤净化效果，使最终排出的水清澈透明，可以直接排入市政管道中。
③本实用新型提供的化粪池污物处理机的污水净化系统，也可适用于禽、畜类化粪池以及鱼池等的污水处理。
④本实用新型提供的化粪池污物处理机的污水净化系统，还可以对化粪池污物经发酵、发电后的废弃污物中污水进行水质的净化。
