申请日2016.06.15
公开(公告)日2017.04.05
IPC分类号C02F9/14
摘要
本实用新型公开了一种新型便捷高效的污水处理装置，包括支撑钢架，所述支撑钢架的上端固定调节池、重力除油池、厌氧池、缺氧池、好氧池和沉淀池，所述调节池、重力除油池、厌氧池、缺氧池、好氧池和沉淀池都通过竖输水管与管道组连通，所述竖输水管上设置有铰接阀门，所述管道组的左端与进液管道，所述管道组右端设置有抽水泵，所述抽水泵的抽水端与管道组连通，所述抽水泵的排水端与出液管道的一端连通，所述出液管道的另一端与废水过滤器连通，所述废水过滤器通过连接支架与支撑钢架固定连接，所述支撑钢架的四周设置有滚轮，所述滚轮通过交接卡口与支撑钢架固定连接。该实用新型的有益效果是结构简单、适应范围广、处理效果好和移动使用便捷。
权利要求书

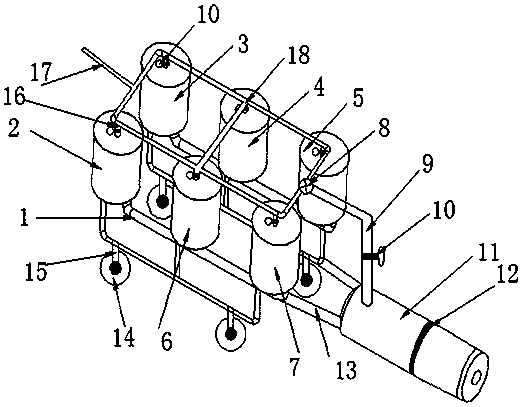

1.一种新型便捷高效的污水处理装置，包括支撑钢架(1)，其特征在于：所述支撑钢架(1)的上端固定调节池(2)、重力除油池(3)、厌氧池(4)、缺氧池(5)、好氧池(6)和沉淀池(7)，所述调节池(2)、重力除油池(3)、厌氧池(4)、缺氧池(5)、好氧池(6)和沉淀池(7)都通过竖输水管(16)与管道组(18)连通，所述竖输水管(16)上设置有铰接阀门(10)，所述管道组(18)的左端与进液管道(17)，所述管道组(18)右端设置有抽水泵(8)，所述抽水泵(8)的抽水端与管道组(18)连通，所述抽水泵(8)的排水端与出液管道(9)的一端连通，所述出液管道(9)的另一端与废水过滤器(11)连通，所述废水过滤器(11)通过连接支架(13)与支撑钢架(1)固定连接，所述支撑钢架(1)的四周设置有滚轮(14)，所述滚轮(14)通过交接卡口(15)与支撑钢架(1)固定连接。
2.根据权利要求1所述的一种新型便捷高效的污水处理装置，其特征在于：所述滚轮(14)是一种万向轮。
3.根据权利要求1所述的一种新型便捷高效的污水处理装置，其特征在于：所述出液管道(9)上设置有铰接阀门(10)。
4.根据权利要求1所述的一种新型便捷高效的污水处理装置，其特征在于：所述废水过滤器(11)内设置有活性炭过滤网(12)。
说明书
一种新型便捷高效的污水处理装置
技术领域
本实用新型属于污水处理技术领域，具体涉及一种新型便捷高效的污水处理装置。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。关于水污染的话题不断被提起，特别是地下水污染问题，浙江杭州、温州等地有农民或者企业家出资请环保局长下河游泳，以此来引起大家对水污染严重程度的关注，虽然各个环保局长都选择了沉默或者拒绝，但是民众环保意识的觉醒，对水污染的关切程度达到了空前。
目前的污水处理装置架构复杂，体积庞大，移动使用不便，对污水的处理效果差;目前的污水处理装置对不同种类污水的局限性较大，造成一种装置只能处理一种废水，浪费资源的问题。
实用新型内容
本实用新型的目的在于提供一种新型便捷高效的污水处理装置，以解决上述背景技术中提出目前的污水处理装置架构复杂，体积庞大，移动使用不便，对污水的处理效果差和目前的污水处理装置对不同种类污水的局限性较大，造成一种装置只能处理一种废水，浪费资源的问题。
为实现上述目的，本实用新型提供如下技术方案：一种新型便捷高效的污水处理装置，包括支撑钢架，所述支撑钢架的上端固定调节池、重力除油池、厌氧池、缺氧池、好氧池和沉淀池，所述调节池、重力除油池、厌氧池、缺氧池、好氧池和沉淀池都通过竖输水管与管道组连通，所述竖输水管上设置有铰接阀门，所述管道组的左端与进液管道，所述管道组右端设置有抽水泵，所述抽水泵的抽水端与管道组连通，所述抽水泵的排水端与出液管道的一端连通，所述出液管道的另一端与废水过滤器连通，所述废水过滤器通过连接支架与支撑钢架固定连接，所述支撑钢架的四周设置有滚轮，所述滚轮通过交接卡口与支撑钢架固定连接。
优选的，所述滚轮是一种万向轮。
优选的，所述出液管道上设置有铰接阀门。
优选的，所述废水过滤器内设置有活性炭过滤网。
本实用新型的技术效果和优点：该新型便捷高效的污水处理装置，通过设置调节池、重力除油池、厌氧池、缺氧池、好氧池和沉淀池，并且通过铰接阀门的开关来组合这些污水处理池来满足不同种类污水的需求，使得该污水处理装置适应广泛，节省材料;通过设置支撑钢架结构，使得装置结构简单，并在支撑钢架下端设置滚轮，使得移动和使用便捷。
