申请日2015.05.24
公开(公告)日2015.09.23
IPC分类号C02F9/14
摘要
本实用新型公开了一种化工废水循环利用装置，包括依次通过水管和提升泵串联的初级过滤池、曝气调节池、水解酸化池，还包括并联设置的两个沉淀池，两个沉淀池的前后分别设置有换向阀，每个沉淀池的底部设置有一个排渣口，沉淀池的下游依次串联精密过滤器、消毒池和清水池，初级过滤池内设置有过滤网，过滤网的进水端设有压力传感器和负压吸嘴，负压吸嘴连接在电动伸缩杆上，负压吸嘴紧贴过滤网设置，水解酸化池内设置有相互平行设置的若干个搅拌桨，搅拌桨内部设置有电加热丝。本实用新型投资成本少，设计合理，工艺流程简单，在保证污水处理的出水的稳定性同时，还大大提高了污水处理的效果，达到了废水循环利用的目的。
权利要求书

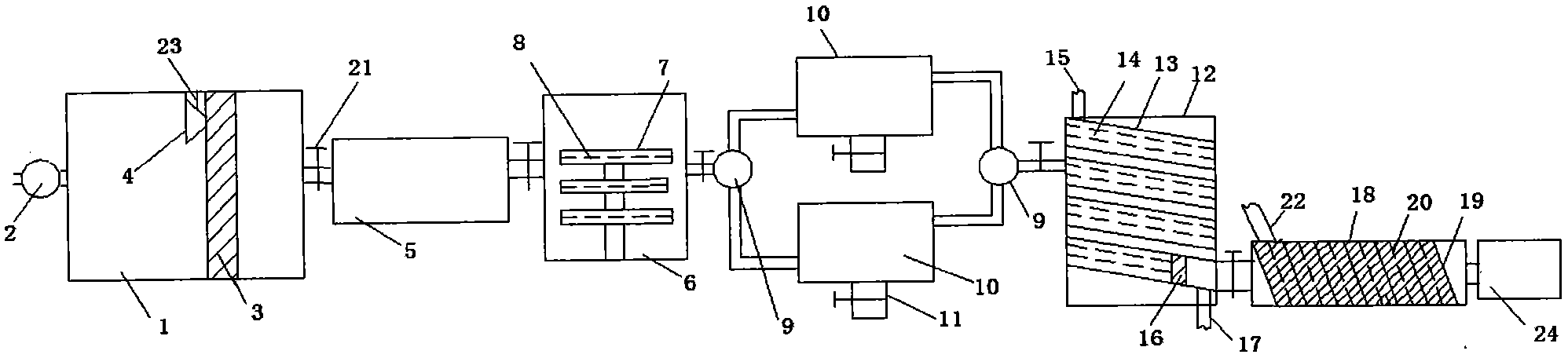

1.一种化工废水循环利用装置，其特征在于，包括依次通过水管和提升 泵串联的初级过滤池(1)、曝气调节池(5)、水解酸化池(6)，还包括并联设 置的两个沉淀池(10)，两个沉淀池(10)的前后分别设置有换向阀(9)，每 个沉淀池(10)的底部设置有一个排渣口(11)，沉淀池(10)的下游依次串 联精密过滤器(12)、消毒池(18)和清水池(24)，初级过滤池(1)内设置 有过滤网(3)，过滤网(3)的进水端设有压力传感器和负压吸嘴(4)，负压 吸嘴(4)连接在电动伸缩杆(23)上，负压吸嘴(4)紧贴过滤网(3)设置， 水解酸化池(6)内设置有相互平行设置的若干个搅拌桨(7)，搅拌桨(7)内 部设置有电加热丝(8)，所述精密过滤器(12)内设置有螺旋盘管(13)，螺 旋盘管(13)内壁设置有吸附网(14)，螺旋盘管(13)的末端设置有过滤膜 (16)，螺旋盘管(14)上连接有反洗进水管(17)和反洗出水管(15)，所述 消毒罐(18)内设置有螺旋送料器(21)，消毒罐上连接有进料管(22)，螺旋 送料器(21)内部设置有紫外线杀菌灯(20)。
2.根据权利要求1所述的一种化工废水循环利用装置，其特征在于，所 述初级过滤池(1)一端通过抽取泵连接有废水收集池。
3.根据权利要求1所述的一种化工废水循环利用装置，其特征在于，所 述初级过滤池(1)、曝气调节池(5)之间设有截止阀(21)。
4.根据权利要求1所述的一种化工废水循环利用装置，其特征在于，所 述负压吸嘴(7)为锥形。
5.根据权利要求1所述的一种化工废水循环利用装置，其特征在于，所 述曝气调节池(5)底部设有曝气系统。
说明书
一种化工废水循环利用装置
技术领域
本实用新型涉及环保领域，具体涉及一种化工废水循环利用装置。
背景技术
化学工业包括有机化工和无机化工两大类，化工产品多种多样，成分复杂， 由化工厂排出的废水称为化工废水。化工废水多种多样，多数有剧毒，不易净 化，在生物体内有一定的积累作用，在水体中具有明显的耗氧性质，易使水质 恶化。
目前化工废水的排放不仅会对环境造成较大的污染，而且会对人类自身的 身体健康造成很大的威胁，因此，对化工废水的处理具有非常重要的意义。
然而，现有技术中的很多废水处理系统不能有效处理化工废水;净化效果 差，且设备成本高，维护时间长。
实用新型内容
为解决上述问题，本实用新型提供了一种化工废水循环利用装置，投资成 本少，设计合理，工艺流程简单，在保证污水处理的出水的稳定性同时，还大 大提高了污水处理的效果，达到了废水循环利用的目的。
为实现上述目的，本实用新型采取的技术方案为：
一种化工废水循环利用装置，包括依次通过水管和提升泵串联的初级过滤 池、曝气调节池、水解酸化池，还包括并联设置的两个沉淀池，两个沉淀池的 前后分别设置有换向阀，每个沉淀池的底部设置有一个排渣口，沉淀池的下游 依次串联精密过滤器、消毒池和清水池，初级过滤池内设置有过滤网，过滤网 的进水端设有压力传感器和负压吸嘴，负压吸嘴连接在电动伸缩杆上，负压吸 嘴紧贴过滤网设置，水解酸化池内设置有相互平行设置的若干个搅拌桨，搅拌 桨内部设置有电加热丝，所述精密过滤器内设置有螺旋盘管，螺旋盘管内壁设 置有吸附网，螺旋盘管的末端设置有过滤膜，螺旋盘管上连接有反洗进水管和 反洗出水管，所述消毒罐内设置有螺旋送料器，消毒罐上连接有进料管，螺旋 送料器内部设置有紫外线杀菌灯。
作为优选，所述初级过滤池一端通过抽取泵连接有废水收集池。
作为优选，所述初级过滤池、曝气调节池之间设有截止阀。
作为优选，所述负压吸嘴为锥形。
作为优选，所述曝气调节池底部设有曝气系统。
本实用新型具有以下有益效果：
投资成本少，设计合理，工艺流程简单，在保证污水处理的出水的稳定性 同时，还大大提高了污水处理的效果，达到了废水循环利用的目的。
