摘要
本实用新型公开了一种外接式实时污水监测管口，包括固定螺杆、污水管道、流量隔板和外接管口;所述固定螺杆设置在污水管道和外接管口上;所述固定螺杆设置有弹簧垫片和固定螺母;所述固定螺母设置在固定螺杆上;所述污水管道设置有防渗水橡胶垫和固定孔;所述防渗水橡胶垫设置在污水管道和外接管口之间;所述固定孔设置在污水管道上;所述流量隔板设置在外接管口的内部;所述流量隔板设置有通水孔;所述外接管口设置有电缆、固定支架、防水罩、防护栅栏和防护网;本实用新型外接式实时污水监测管口具有结构简单，安装方便，实用性强;能够实时监测排放的污水是否达标;能够适应多种不同的使用环境;能够有效保障水质探测器的正常使用等优点。
权利要求书
1.一种外接式实时污水监测管口，包括固定螺杆、污水管道、流量隔板和外接管口;其特征在于，所述固定螺杆设置在污水管道和外接管口上;所述固定螺杆设置有弹簧垫片和固定螺母;所述弹簧垫片设置在固定孔和固定螺母表面接触处;所述固定螺母设置在固定螺杆上;所述污水管道设置在地基上;所述污水管道设置有防渗水橡胶垫和固定孔;所述防渗水橡胶垫设置在污水管道和外接管口之间;所述固定孔设置在污水管道上，且固定孔水平穿过污水管道和外接管口的表面;所述流量隔板设置在外接管口的内部;所述流量隔板设置有通水孔;所述通水孔设置在流量隔板上;所述外接管口设置在地基上;所述外接管口设置有电缆、固定支架、防水罩、防护栅栏和防护网;所述电缆设置在外接管口上，且电缆与电源相连;所述固定支架设置在外接管口的内部;所述固定支架设置有GPRS装置;所述GPRS装置设置在固定支架上，且GPRS装置与固定支架表面焊接固定;所述防水罩设置在外接管口上，且防水罩与外接管口的内表面焊接固定;所述防护栅栏设置在外接管口口部;所述防护网设置在外接管口内壁，且防护网与外接管口内表面焊接固定。
2.根据权利要求1所述的外接式实时污水监测管口，其特征在于，所述固定螺杆设置在污水管道和外接管口上，且固定螺杆水平穿透过固定孔。
3.根据权利要求1所述的外接式实时污水监测管口，其特征在于，所述固定螺母设置在固定螺杆上，且固定螺母与固定螺杆螺旋固定锁紧。
4.根据权利要求1所述的外接式实时污水监测管口，其特征在于，所述污水管道设置在地基上，且污水管道通过固定螺杆和固定螺母与外接管口水平螺旋固定。
5.根据权利要求1所述的外接式实时污水监测管口，其特征在于，所述流量隔板设置在外接管口的内部，且流量隔板的直径恰好等于外接管口的内径并于外接管口 内壁焊接固定。
6.根据权利要求1所述的外接式实时污水监测管口，其特征在于，所述通水孔设置在流量隔板上，且通水孔的直径小于流量隔板的直径。
7.根据权利要求1所述的外接式实时污水监测管口，其特征在于，所述固定支架设置在外接管口的内部，且固定支架与外接管口内表面无缝焊接。
8.根据权利要求1所述的外接式实时污水监测管口，其特征在于，所述防护栅栏设置在外接管口口部，且防护栅栏与外接管口内壁焊接固定。
说明书
一种外接式实时污水监测管口
技术领域
本实用新型涉及一种污水检测装置，具体是一种外接式实时污水监测管口。
背景技术
目前，随着人口的增长和城市的扩张，水的使用量越来越大，同时污水的排放量也与日俱增，而污水的处理规模却一直跟不上污水直接排放的脚步;企业在没有监管的同时，便为一时利益，直接将为处理达标的污水直接排放到周边的河流中，给周边的环境和居民的生活带来了恶劣的影响;并且裸露在外部的水质检测装置极易损毁;因此，我们需要一种外接式实时污水监测管口。
实用新型内容
本实用新型的目的在于提供一种外接式实时污水监测管口，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种外接式实时污水监测管口，包括固定螺杆、污水管道、流量隔板和外接管口;所述固定螺杆设置在污水管道和外接管口上;所述固定螺杆设置有弹簧垫片和固定螺母;所述弹簧垫片设置在固定孔和固定螺母表面接触处;所述固定螺母设置在固定螺杆上;所述污水管道设置在地基上;所述污水管道设置有防渗水橡胶垫和固定孔;所述防渗水橡胶垫设置在污水管道和外接管口之间;所述固定孔设置在污水管道上，且固定孔水平穿过污水管道和外接管口的表面;所述流量隔板设置在外接管口的内部;所述流量隔板设置有通水孔;所述通水孔设置在流量隔板上;所述外接管口设置在地基上;所述外接管口设置有电缆、固定支架、防水罩、防护栅栏和防护网;所述电缆设置在外接管口上，且电缆与电源相连;所述固定支架设置在外接管口的内部;所述固定支架设置有GPRS装置;所述GPRS装置设置在固定支架上，且GPRS装置与固定支架表面焊接固定;所述防水罩设置在外接管口上，且防水罩与外接管口的内表面焊接固定;所述防护栅栏设置在外接管口口部;所述防护网设置在外接管口内壁，且防护网与外接管口内表面焊接固定。
作为本实用新型进一步的方案：所述固定螺杆设置在污水管道和外接管口上，且固定螺杆水平穿透过固定孔。
作为本实用新型进一步的方案：所述固定螺母设置在固定螺杆上，且固定螺母与固定螺杆螺旋固定锁紧。
作为本实用新型进一步的方案：所述污水管道设置在地基上，且污水管道通过固定螺杆和固定螺母与外接管口水平螺旋固定。
作为本实用新型进一步的方案：所述流量隔板设置在外接管口的内部，且流量隔板的直径恰好等于外接管口的内径并于外接管口 内壁焊接固定。
作为本实用新型进一步的方案：所述通水孔设置在流量隔板上，且通水孔的直径小于流量隔板的直径。
作为本实用新型进一步的方案：所述固定支架设置在外接管口的内部，且固定支架与外接管口内表面无缝焊接。
作为本实用新型再进一步的方案：所述防护栅栏设置在外接管口口部，且防护栅栏与外接管口内壁焊接固定。
与现有技术相比，本实用新型的有益效果是：

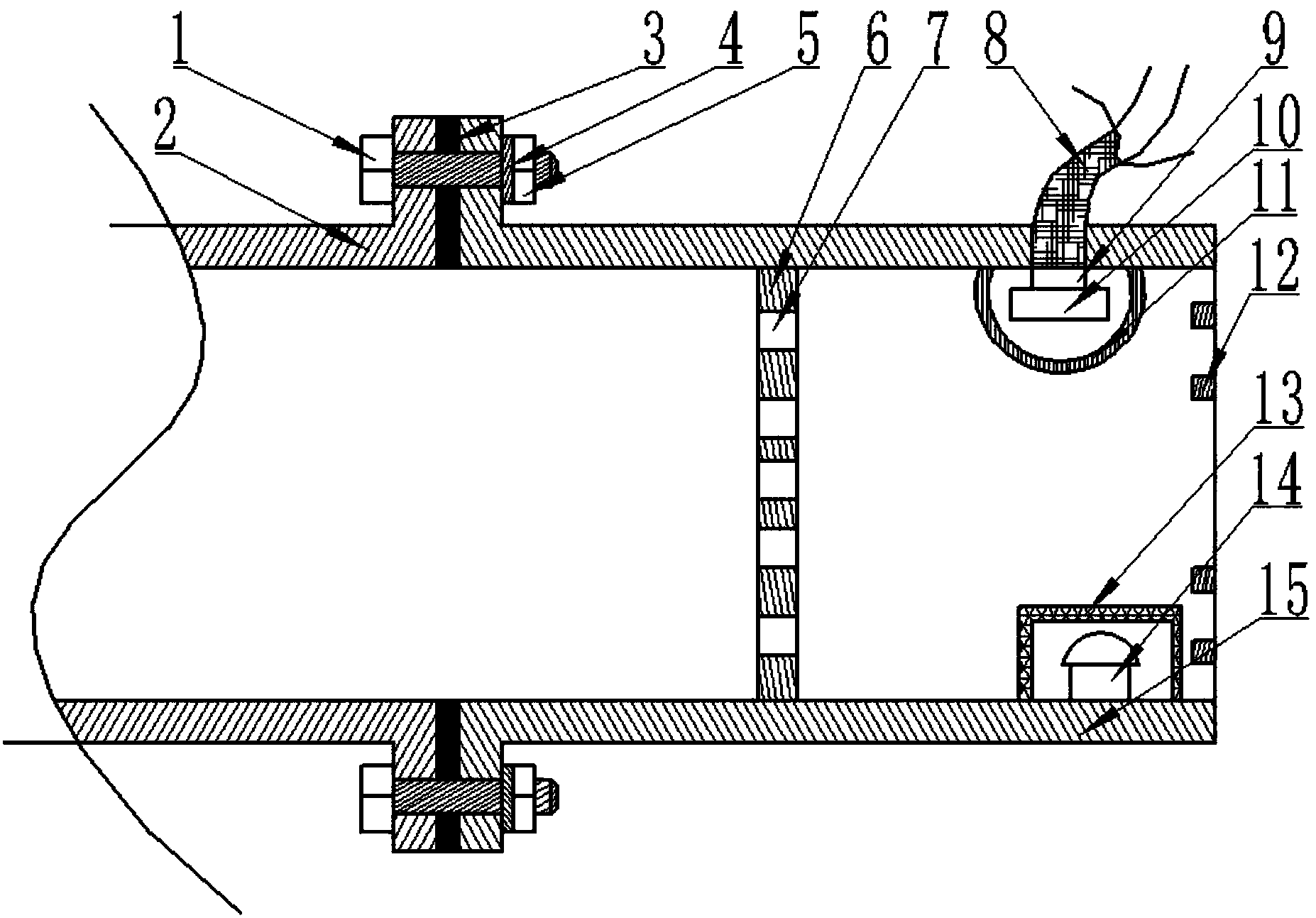

本实用新型的固定螺杆用于穿过防渗水橡胶垫和固定孔;固定螺杆上的弹簧垫片和固定螺母用于压紧并固定污水管道和外接管口;污水管道用于引入待测的污水;污水管道上的防渗水橡胶垫用于防止污水从污水管道和外接管口的接口处渗水;流量隔板和通水孔用于限制水流的流量与冲击力;外接管口用于排放污水;固定支架上的GPRS装置用来无线传送水质探测器的监测数据;外接管口上的防水罩用于避免GPRS装置进水;外接管口上的防护栅栏用于防止外物进入外接管口内;外接管口上的防护网用于避免杂物损坏水质探测器;水质探测器用于实时监测由污水管道排放的污水。本实用新型外接式实时污水监测管口具有结构简单，安装方便，实用性强;能够实时监测排放的污水是否达标;能够适应多种不同的使用环境;能够有效保障水质探测器的正常使用等优点。
