申请日2015.05.21
公开(公告)日2015.08.26
IPC分类号G01R27/22
摘要
垃圾焚烧化学水处理中的电导率仪的安装结构，属于一种仪表安装结构，具体为垃圾焚烧化学水处理中的电导率仪的安装结构，包括电导率仪，所述安装结构还包括连接在管道上并且与管道相通的套管，在套管远离管道的一端外周连接外翻边，在外翻边上连接端盖，在端盖上轴向设置螺纹孔，螺纹孔与套管的内腔相连通，所述电导率仪螺纹连接在端盖的螺纹孔内。本实用新型通过以上设计，利用电导率仪自身的螺纹连接在带有内螺纹孔的圆形端盖上，再利用螺栓把圆形端盖固定在外翻边上。该安装结构可有效固定住管壁上的电导率仪，结构简单、方便操作、成本低廉。
权利要求书
1.垃圾焚烧化学水处理中的电导率仪的安装结构，包括电导率仪，其特征在于：所述安装结构还包括连接在管道上并且与管道相通的套管，在套管远离管道的一端外周连接外翻边，在外翻边上连接端盖，在端盖上轴向设置螺纹孔，螺纹孔与套管的内腔相连通，所述电导率仪螺纹连接在端盖的螺纹孔内。
2.根据权利要求1所述垃圾焚烧化学水处理中的电导率仪的安装结构，其特征在于：所述端盖通过螺栓与外翻边连接。
说明书
垃圾焚烧化学水处理中的电导率仪的安装结构
技术领域
本实用新型属于一种仪表安装结构，具体为垃圾焚烧化学水处理中的电导率仪的安装结构。
背景技术
现代垃圾焚烧化学水处理中的电导率仪测量过程中可能会因为固定方法不完善，容易导致测量数据不准确，或是导致电导率仪损坏。
发明内容
本实用新型的目的是为了克服现有技术的不足，提供一种垃圾焚烧化学水处理中的电导率仪的安装结构，可有效固定住管壁上的电导率仪。

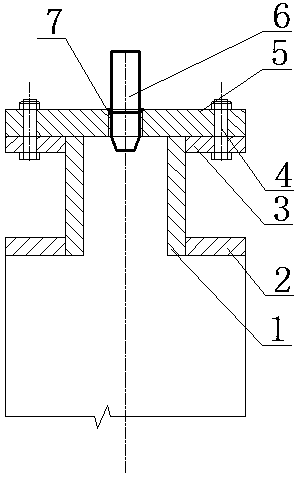

本实用新型的目的是这样实现的：垃圾焚烧化学水处理中的电导率仪的安装结构，包括电导率仪，所述安装结构还包括连接在管道上并且与管道相通的套管，在套管远离管道的一端外周连接外翻边，在外翻边上连接端盖，在端盖上轴向设置螺纹孔，螺纹孔与套管的内腔相连通，所述电导率仪螺纹连接在端盖的螺纹孔内。
本实用新型通过以上设计，利用电导率仪自身的螺纹连接在带有内螺纹孔的圆形端盖上，再利用螺栓把圆形端盖固定在外翻边上。该安装结构可有效固定住管壁上的电导率仪，结构简单、方便操作、成本低廉。
为了便于连接和拆卸，所述端盖通过螺栓与外翻边连接。
