申请日2015.05.19
公开(公告)日2017.08.18
IPC分类号C02F1/48; F24F6/00; F24F6/04
摘要

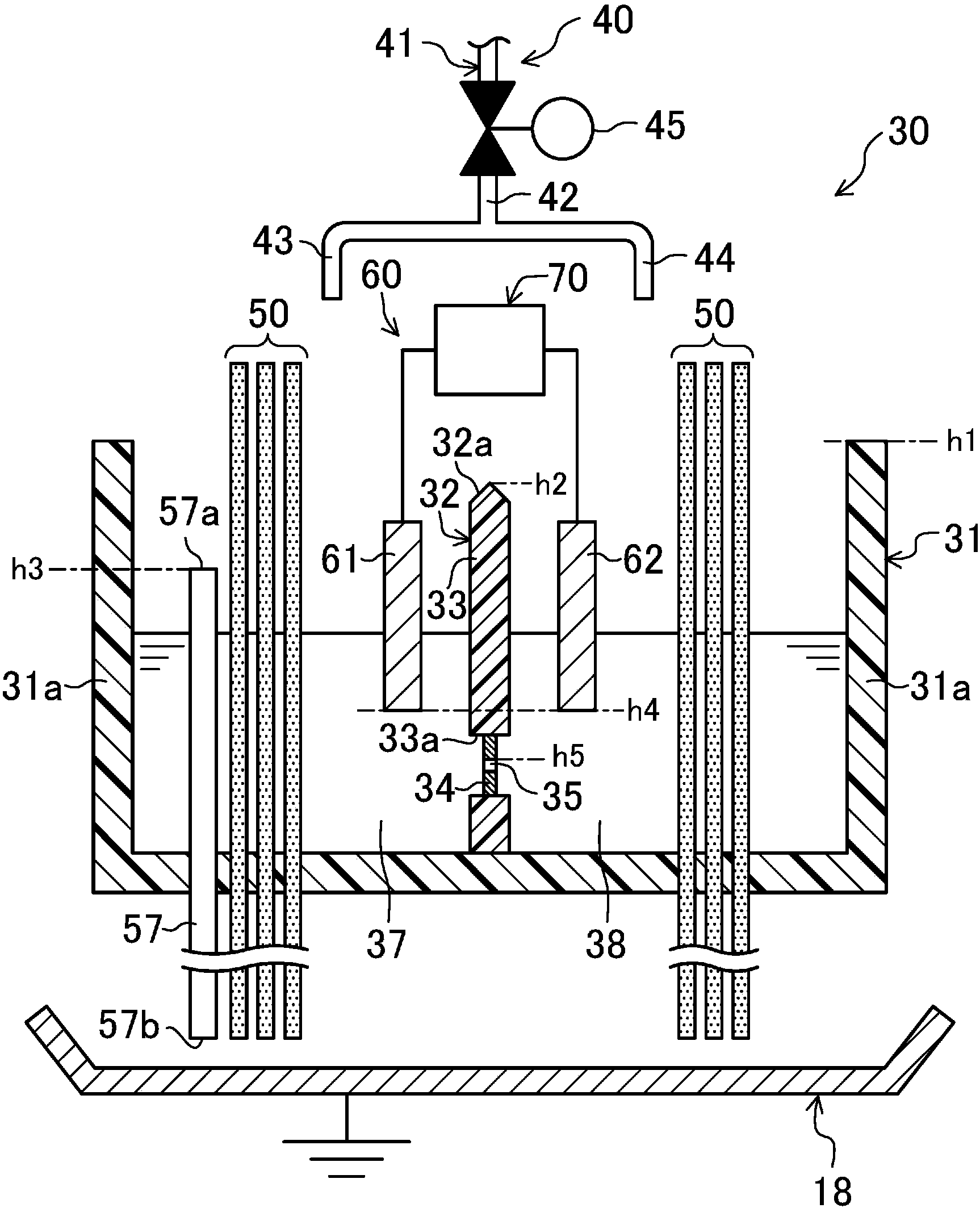

在水处理装置中设置有绝缘性的分隔部(32)、处理单元(60、80)、供水部(40)及排水部(50)，该分隔部将水槽(31)的内部空间隔成在横向上相邻的两个处理槽(37、38)，并具有能够使两个处理槽(37、38)内的水电气通电的通电部(35、81)，该处理单元具有一对电极(61、62)、电源(71)及电源控制部(72)，该供水部将水分别供向各个处理槽(37、38)，该排水部将各个处理槽(37、38)内的水分别排出。在处理单元(60、80)中设置有检测部(73)，该检测部根据与一对电极(61、62)间的电流值相对应的指标对各个处理槽(37、38)内的水位进行检测。
权利要求书
1.一种水处理装置，其特征在于：
所述水处理装置包括：
水槽(31)，其用来贮存水;
分隔部(32)，其为绝缘性分隔部，该分隔部(32)将所述水槽(31)的内部空间隔成在横向上相邻的两个处理槽(37、38)，并具有能够使两个所述处理槽(37、38)内的水电气通电的通电部(35、81);
处理单元(60、80)，其具有一对电极(61、62)、电源(71)及电源控制部(72)，一对所述电极(61、62)在各个所述处理槽(37、38)中分别各布置有一个，所述电源(71)将电压施加在一对所述电极(61、62)上，所述电源控制部(72)对使该电源(71)持续成为接通状态的接通动作、和使该电源(71)成为断开状态的断开动作进行切换;
供水部(40)，其将水分别供向各个所述处理槽(37、38);以及
排水部(50)，其将各个所述处理槽(37、38)内的水分别排出，
所述处理单元(60、80)具有检测部(73)，所述检测部(73)根据与一对所述电极(61、62)间的电流值相对应的指标对各个所述处理槽(37、38)内的水位进行检测。
2.根据权利要求1所述的水处理装置，其特征在于：
所述电源控制部(72)构成为：在所述接通动作的过程中，若所述检测部(73)检测出一对所述电极(61、62)之间的电流值在规定的正常范围内就让所述接通动作继续执行，若所述检测部(73)检测出一对所述电极(61、62)之间的电流值在所述正常范围外就让所述断开动作执行。
3.根据权利要求1或2所述的水处理装置，其特征在于：
所述供水部(40)具有供水管(41)和切换部(45、46)，所述切换部(45、46)对从该供水管(41)供水的供水动作和停止供水的停止动作进行切换，该供水部(40)构成为：在所述接通动作和所述断开动作中仅在该断开动作的过程中进行所述供水动作。
4.根据权利要求3所述的水处理装置，其特征在于：
所述电源控制部(72)构成为：在所述断开动作之后，让在比所述接通动作短的期间内使所述电源(71)成为接通状态的短时间接通动作执行，并且在该短时间接通动作的过程中，若所述检测部(73)检测出一对所述电极(61、62)之间的电流值在规定的正常范围内就让所述接通动作执行，若所述检测部(73)检测出一对所述电极(61、62)之间的电流值在所述正常范围外就让所述断开动作继续执行。
5.根据权利要求4所述的水处理装置，其特征在于：
所述供水部(40)构成为：在所述短时间接通动作的过程中，若所述检测部(73)检测出一对所述电极(61、62)之间的电流值在所述正常范围外且在一对所述电极(61、62)之间没有电流流动，就暂时进行所述供水动作。
6.根据权利要求4或5所述的水处理装置，其特征在于：
所述排水部(50)构成为：总将各个所述处理槽(37、38)内的水慢慢地排出，
所述供水部(40)构成为：在所述短时间接通动作的过程中，若所述检测部(73)检测出一对所述电极(61、62)之间的电流值在所述正常范围外且电流在一对所述电极之间流动，就进行所述停止动作。
7.根据权利要求5或6所述的水处理装置，其特征在于：
所述检测部(73)构成为：所述电源控制部(72)让所述短时间接通动作反复地执行，直到在该短时间接通动作的过程中所述检测部(73)检测出一对所述电极(61、62)之间的电流值在所述正常范围内为止，每当该电源控制部(72)让该短时间接通动作执行时该检测部(73)就对一对所述电极(61、62)之间的电流值是否在正常范围内进行判断。
8.根据权利要求1至7中任一项所述的水处理装置，其特征在于：
在所述分隔部(32)的上端，形成有顶端朝着上方变细的锥部(32a)。
9.根据权利要求1至8中任一项所述的水处理装置，其特征在于：
所述水处理装置包括：
排水管(57)，其仅与两个所述处理槽(37、38)中的一个处理槽(37)相对应地设置，该排水管(57)形成有流入口(57a)和流出口(57b)，所述流入口(57a)在该处理槽(37)内位于所述电极(61)的下端与所述分隔部(32)的上端之间，所述流出口(57b)位于所述水槽(31)的下方;以及
接水部(18)，其回收从所述排水管(57)的流出口(57b)流出来的水。
10.根据权利要求1至9中任一项所述的水处理装置，其特征在于：
所述通电部由使两个处理槽(37、38)彼此连通的小孔(35)构成，
所述处理单元由在所述小孔(35)的内部进行放电的放电单元(60)构成。
11.根据权利要求10所述的水处理装置，其特征在于：
一对所述电极(61、62)各自的下端位于比所述小孔(35)的上端高的位置上。
12.一种加湿装置，其特征在于：
所述加湿装置包括：形成空气流路(S)的流路形成部件(11)和权利要求1至11中任一项所述的水处理装置(30)，
所述水处理装置(30)的排水部由吸水部件(50)构成，所述吸水部件(50)具有浸渍在各个所述处理槽(37、38)中的浸渍部(54)和布置在所述空气流路(S)中的放湿部(55)。
说明书
水处理装置及加湿装置
技术领域
本发明涉及一种水处理装置及加湿装置。
背景技术
迄今为止，利用放电、电解来处理水的水处理装置已为人所知。例如在专利文献1中，公开了一种进行放电来净化水的水处理装置。
就水处理装置而言，水槽的内部空间由绝缘性分隔部隔成两个处理槽，在各个处理槽中各浸渍有一个电极。在分隔部上形成有细微的小孔(放电孔)，两个处理槽经由该小孔连通起来。当电源向各个电极施加高电压后，如专利文献1的图5所示，小孔处的电流密度升高，小孔内的水由于焦耳热而汽化。其结果是，以将两个处理槽隔开的方式产生了气泡。在水处理装置中，一个处理槽内水的界面与另一个处理槽内水的界面夹着气泡发挥电极的作用。其结果是，从一个处理槽内水的界面朝另一个处理槽内水的界面产生放电。随着该放电，生成了羟基自由基、过氧化氢等反应性较高的物质(活性种)。利用该活性种对水进行净化、杀菌。
专利文献1：日本公开专利公报特开2014-079739号公报
发明内容
-发明所要解决的技术问题-
上述那样的水处理装置有时会将所要处理的水供到水槽内，有时会将处理后的水从水槽中排出去。也就是说，在水处理装置中，水槽内的水位会产生变动。由此，若例如水位极低而导致电极暴露在空气中，就无法产生上述放电，水处理装置实质上没有进行工作。此外，若例如水位极高使得水槽内的水溢过分隔部，则两个电极就会经由溢过来的水而产生短路。在这种情况下，也无法产生上述放电，水处理装置实质上没有进行工作。此外，若溢过来的水朝水槽的外部溢出，则也有可能出现在水槽外部产生漏电的问题。
另一方面，为了解决这样的问题，还想到了设置用以检测水槽内水位的水位检测部件(例如浮球开关等)的方法。在这种情况下，会导致部件数量增加，进而导致成本增加。此外，若高电压被施加在浮球开关等传感器上，则也有可能导致该传感器出现故障。也就是说，不优选在水处理装置中添加这样的水位检测部件。
本发明是鉴于上述问题而完成的，其目的在于：提供一种能削减水槽内水位检测部件的数量或者能去掉水位检测部件的水处理装置、以及包括该水处理装置的加湿装置。
-用以解决技术问题的技术方案-
本公开的第一方面以水处理装置作为对象，其特征在于：所述水处理装置包括贮存水的水槽31、分隔部32、处理单元60、80、供水部40及排水部50，所述分隔部32为绝缘性分隔部，该分隔部32将该水槽31的内部空间隔成在横向上相邻的两个处理槽37、38，并具有能够使两个所述处理槽37、38内的水电气通电的通电部35、81，所述处理单元60、80具有一对电极61、62、电源71以及电源控制部72，一对所述电极61、62在各个所述处理槽37、38中分别各布置有一个，所述电源71将电压施加在一对所述电极61、62上，所述电源控制部72对使该电源71持续成为接通状态的接通动作、和使该电源71成为断开状态的断开动作进行切换，所述供水部40将水分别供向各个所述处理槽37、38，所述排水部50将各个所述处理槽37、38内的水分别排出，所述处理单元60、80具有检测部73，所述检测部73根据与一对所述电极61、62间的电流值相对应的指标对各个所述处理槽37、38内的水位进行检测。
在本公开的第一方面中，水槽31的内部空间由绝缘性分隔部32隔成两个处理槽37、38，在这两个处理槽37、38内分别各布置有一个电极61、62。在各个电极61、62浸渍在各个处理槽37、38内的水中的状态下，若处理单元60、80的电源控制部72让接通动作执行的话，电源71就持续成为接通状态，电源71便向各个电极61、62施加电压。由此，能够进行所希望的水处理(放电处理、电解处理)。若电源控制部72让断开动作执行的话，电源71就成为断开状态，水处理便会停止。
供水部40将水供向各个处理槽37、38。此外，排水部50将水从各个处理槽37、38中排出去。由此，各个处理槽37、38内的水位就会按照运转状态产生变动。也就是说，水处理装置有可能出现下述情况，即：有时水位极低而导致电极61、62暴露在空气中，有时水位极高使得处理槽37、38内的水溢过分隔部32。
因此，处理单元60、80的检测部73根据与一对电极61、62间的电流值相对应的指标来检测各个处理槽37、38内的水位。在此，“与一对电极61、62间的电流值相对应的指标”是指实质上示出一对电极61、62间的电流值的指标，包括例如电源71与电极61、62之间的电流路径的电流值、各个电极61、62的电位差(电压值)、各个电极61、62间的电阻值、或者间接地表示这些指标的值。总之，利用检测部73对该指标进行检测、运算，就能掌握有多大的电流在一对电极61、62之间流动。
假设例如各个处理槽37、38内的水位极低，导致各个电极61、62中的至少一个电极露在空气中。此时，电流并没有在一对电极61、62之间流动，从而在一对电极61、62间无法进行正常的处理。因此，通过由检测部73检测出这一情况，而能够检测出各个处理槽37、38内的水位低于电极61、62。
此外，假设例如各个处理槽37、38内的水位极高，导致处理槽37、38内的水溢过分隔部32。此时，因为在一对电极61、62间经由溢过来的水而产生短路，所以一对电极61、62之间的电流值急剧升高、或者在一对电极61、62之间几乎不存在电压(电位差)。因此，通过由检测部73检测出这一情况，而能够检测出处理槽37、38内的水位已到达超过分隔部32的高度。
本公开的第二方面是这样的，在第一方面中，其特征在于：所述电源控制部72构成为：在所述接通动作的过程中，若所述检测部73检测出一对所述电极61、62之间的电流值在规定的正常范围内就让所述接通动作继续执行，若所述检测部73检测出一对所述电极61、62之间的电流值在所述正常范围外就让所述断开动作执行。
在本公开的第二方面中，在电源控制部72正让接通动作执行着的状态下，若检测部根据所述指标检测出一对电极61、62间的电流值在正常范围内，就让接通动作继续执行。也就是说，一对电极61、62间的电流值在正常范围内表示：电极61、62未露在空气中、或者各个处理槽37、38内的水位未超过分隔部32。因此，在这种情况下，接通动作就会得以继续，处理单元60、80的正常工作便会得以继续。
另一方面，在电源控制部72正让接通动作执行着的状态下，若检测部73根据所述指标检测出一对电极61、62间的电流值在正常范围外，就从接通动作移向断开动作。也就是说，一对电极61、62间的电流值在正常范围外表示：各个处理槽37、38内的水位极低导致电极61、62露在空气中、或者各个处理槽37、38内的水位超过分隔部32。因此，在这种情况下，就从接通动作移向断开动作。其结果是，能够迅速避免：尽管无法进行正常的处理，却不小心使电源71维持接通状态的情况出现。
本公开的第三方面是这样的，在第一或第二方面中，其特征在于：所述供水部40具有供水管41和切换部45、46，所述切换部45、46对从该供水管41供水的供水动作和停止供水的停止动作进行切换，该供水部40构成为：在所述接通动作和所述断开动作中仅在该断开动作的过程中进行所述供水动作。
本公开的第三方面的供水部40在切换部45、46的控制下切换着进行从供水管41向水槽31内供水的供水动作、和停止该供水的停止动作。供水部40构成为：仅在电源71成为断开状态的断开动作中进行供水动作，在电源71成为接通状态的接通动作中禁止进行供水动作(进行停止动作)。
若在供水动作的过程中进行接通动作，各个处理槽37、38内的水与供向各个处理槽37、38的水之间就会产生电连接，因而各个处理槽37、38中的电极61、62就有可能经由供水管41产生短路。相对于此，供水部40禁止在接通动作的过程中进行供水动作，因而能够可靠地防止产生上述短路。
本公开的第四方面是这样的，在第三方面中，其特征在于：所述电源控制部72构成为：在所述断开动作之后，让在比所述接通动作短的期间内使所述电源71成为接通状态的短时间接通动作执行，并且在该短时间接通动作的过程中，若所述检测部73检测出一对所述电极61、62之间的电流值在规定的正常范围内就让所述接通动作执行，若所述检测部73检测出一对所述电极61、62之间的电流值在所述正常范围外就让所述断开动作继续执行。
在本公开的第四方面中，在断开动作之后进行短时间接通动作，在该短时间接通动作中，利用检测部73对水位进行判断。该短时间接通动作是与正常的接通动作相比使电源71成为接通状态的时间实质上较短的动作。也就是说，如果检测部73仅是根据与电流值相对应的指标来检测水位的话，则无需使电源71过长时间地成为接通状态，只要在能检测出水位这样的期间内使电源71成为接通状态就足够了。因此，短时间接通动作的时间优选为：检测部73能够检测出处理槽37、38内水位的最低限度的时间。
若在该短时间接通动作的过程中一对电极61、62间的电流值在正常范围内，就判断为水位也在正常范围内，从而移向接通动作。另一方面，若在该短时间接通动作的过程中电流值在正常范围外，就判断为水位极低或者极高，从而断开动作便得以继续。
本公开的第五方面是这样的，在第四方面中，其特征在于：所述供水部40构成为：在所述短时间接通动作的过程中，若所述检测部73检测出一对所述电极61、62之间的电流值在所述正常范围外且在一对所述电极61、62之间没有电流流动，就暂时进行所述供水动作。
在本公开的第五方面中，在短时间接通动作中，若检测出一对电极61、62间的电流值在正常范围外，且在一对电极61、62间没有电流流动，就能够判断为由于水位下降而导致一对电极61、62中的至少一个电极露在空气中。因此，若检测部73检测出这一情况，供水部40就暂时进行供水动作。由此，使得各个处理槽37、38内的水位上升。
本公开的第六方面是这样的，在第四或第五方面中，其特征在于：所述排水部50构成为总将各个所述处理槽37、38内的水慢慢地排出，所述供水部40构成为：在所述短时间接通动作的过程中，若所述检测部73检测出一对所述电极61、62之间的电流值在所述正常范围外且电流在一对所述电极之间流动，就进行所述停止动作。
在本公开的第六方面中，在短时间接通动作中，若检测出一对电极61、62间的电流值在正常范围外，且电流在一对电极61、62间流动，就能够判断为水位极高导致水溢过分隔部32而产生短路。因此，若检测部73检测出这一情况，供水部40就进行停止动作。另一方面，在停止动作的过程中，排水部50将处理槽37、38内的水慢慢地排出去，因而在这一期间内能够使处理槽37、38内的水位下降。
本公开的第七方面是这样的，在第五或第六方面中，其特征在于：所述检测部73构成为：所述电源控制部72让所述短时间接通动作反复地执行，直到在该短时间接通动作的过程中所述检测部73检测出一对所述电极61、62之间的电流值在所述正常范围内为止，每当该电源控制部72让该短时间接通动作执行时该检测部73就对一对所述电极61、62之间的电流值是否在正常范围内进行判断。
在本公开的第七方面中，在执行短时间接通动作后，若一对电极61、62间的电流值在正常范围外，则当水位极低时，就暂时进行供水动作以使水位上升。当水位极高时，就进行停止动作，水位便会下降。于是，由检测部73检测的电流值亦不断接近正常范围。反复进行上述短时间接通动作及检测部73的判断，若由检测部73检测到的电流值达到正常范围，电源控制部72就让正常的电源接通动作继续执行。由此，就能够在正常的水位条件下再次开始所希望的水处理。
本公开的第八方面是这样的，在第一至第七方面的任一方面中，其特征在于：在所述分隔部32的上端，形成有顶端朝着上方变细的锥部32a。
在第八方面中，在分隔部32的上端形成有锥部32a。当分隔部32的上端为水平的平坦状时，水在表面张力的作用下就容易残留在分隔部32的上端部，因而上端部的排水性劣化。由此，假设水槽31内的水位位于分隔部32的上端附近，则有可能出现下述情况，即：在两个电极61、62之间经由附着在分隔部32的上端部的水而产生短路、或者招致异常放电。
相对于此，若在分隔部32的上端形成锥部32a，则分隔部32的上端部的表面张力减小，残存下来的水就容易在自重的作用下流下来。由此，能够改善在分隔部32的上端部的排水性，从而能够可靠地避免上述的短路、异常放电。
本公开的第九方面是这样的，其特征在于：所述水处理装置包括排水管57和接水部18，所述排水管57仅与两个所述处理槽37、38中的一个处理槽37相对应地设置，该排水管57形成有流入口57a和流出口57b，所述流入口57a在该处理槽37内位于所述电极61的下端与所述分隔部32的上端之间，所述流出口57b位于所述水槽31的下方，所述接水部18回收从该排水管57的流出口57b流出来的水。
在本公开的第九方面中，排水管57仅对应一个处理槽37而设。排水管57的流入口57a位于所对应的处理槽37中比电极61的下端高的位置上。由此，不会由于水流入排水管57中而导致电极61露在空气中。排水管57的流入口57a位于比分隔部32的上端低的位置上。由此，若处理槽37内的水位欲达到分隔部32的上端，处理槽37内的水就会流入排水管57的流入口57a。由此，能够抑制处理槽37内的水越过分隔部32。
流入排水管57的流入口57a的水被接水部18回收起来。在此，假设对应着各个处理槽37、38各设置了一根上述排水管57，则水就会从两根排水管分别流向接水部18。由此，在水处理装置中就有可能出现下述情况，即：在各根排水管中流动的水与积存在接水部18中的水产生电连接，而导致一对电极61、62产生短路。相对于此，在本发明中，因为仅对应着一个处理槽37设置了排水管57，所以能够可靠地避免上述短路。
本公开的第十方面是这样的，在第一至第九方面的任一方面中，其特征在于：所述通电部由使两个处理槽37、38彼此连通的小孔35构成，所述处理单元由在所述小孔35的内部进行放电的放电单元60构成。
在本公开的第十方面中，分隔部32的通电部由小孔35构成，处理单元构成放电单元60。也就是说，若当水位在正常范围内进行电源接通动作，电源71就向一对电极61、62施加高电压。由此，小孔35内部的电流密度升高，小孔35内的水便由焦耳热加热而汽化。其结果是，在小孔35的内部产生气泡。在各个处理槽37、38内的水与气泡之间分别形成了界面，上述界面实质上发挥电极的作用。由此，在气泡中产生放电，伴随该放电产生羟基自由基、过氧化氢。利用上述反应性较高的物质(也称作活性种)，对水进行净化或者杀菌。
本公开的第十一方面是这样的，在第十方面中，其特征在于：一对所述电极61、62各自的下端位于比所述小孔35的上端高的位置上。
在本公开的第十一方面中，与小孔35的上端相比，各个电极61、62的下端位于相对较高的位置上。在水槽31内的水位位于比小孔35的下端稍高的位置上的状态下，假设各个电极61、62浸渍在水中并进行了接通动作。在这种情况下，各个电极61、62便经由小孔35下端的很少量的水而成为通电状态，因而会招致下述不良现象，即：该水的电流密度极度上升，使得该水及其附近被过度加热、或者产生异常放电。
相对于此，因为各个电极61、62的下端位于比小孔35的上端靠上方的位置处，所以假设即使处于水槽31内的水位比小孔35的下端稍高的状态，在该状态下各个电极61、62也不会浸渍在水中。也就是说，在这样的状态下，一对电极61、62之间的通电会自动停止，因而不会招致上述那样的不良现象。
本公开的第十二方面以加湿装置作为对象，其特征在于：所述加湿装置包括：形成空气流路S的流路形成部件11、和第一至第十一方面中的任一方面的水处理装置30，该水处理装置30的排水部由吸水部件50构成，所述吸水部件50具有浸渍在各个所述处理槽37、38中的浸渍部54和布置在所述空气流路S中的放湿部55。
在本公开的第十二方面的加湿装置中，空气在空气流路S中流动，所述空气流路S形成在流路形成部件11中。第一至第十一方面的水处理装置30的排水部由吸水部件50构成。也就是说，已由水处理装置30处理过的水被吸水部件50的浸渍部54吸收后渗透到放湿部55中。放湿部55将已处理过的水朝着在空气流路S内流动的空气中释放。由此，该空气得到加湿。
-发明的效果-
根据本公开的第一方面，能够利用处理单元60、80的一对电极61、62检测水槽31内的水位。由此，能够减少例如浮球开关等其它水位检测部件的数量或者能够去掉所述水位检测部件，从而能够谋求削减部件数量，进而能够谋求削减成本。此外，由于将一对电极61、62用作水位检测部件，因而即使被施以高电压也不会像浮球开关等那样出现故障。因此，能够确保水处理装置的水位调节机能的可靠性。
根据本公开的第二方面，通过检测一对电极61、62之间的电流值是否在正常范围内，从而能够迅速地判断水位是否低于电极61、62、或者能够迅速地判断处理槽37、38内的水是否溢过分隔部32，当判断为异常时能够迅速地使电源71成为断开状态。其结果是，在无法执行正常处理的条件下，能避免不小心使电源71继续处于接通状态，从而能够确保安全性。
此外，当水槽31内的水溢出时，也因为电源71可靠地成为断开状态，所以能够避免朝水槽31外部的周边设备产生漏电，从而能够确保水处理装置的可靠性。
根据本公开的第三方面，在供水部40的供水动作过程中，禁止进行电源接通动作，因而能够可靠地防止一对电极61、62经由供水管41供向各个处理槽37、38的水而产生短路。
根据本公开的第四方面，在比正常的接通动作短的短时间接通动作中对水位进行检测，因而不使电源71过长时间地处于接通状态，就能迅速地判断水位是否异常，当水位异常时能迅速地移向断开动作。
根据本公开的第五方面，在短时间接通动作中，当一对电极61、62间的电流值在正常范围外且没有电流流动时，供水部40就暂时进行供水动作。由此，在水位极低的状态下能够使该水位接近正常范围。
根据本公开的第六方面，在短时间接通动作中，当一对电极61、62间的电流值在正常范围外且有电流流动时就进行停止动作，水则被排水部50慢慢地排出去。由此，在水位极高的状态下，能够使该水位接近正常范围。
根据本公开的第七方面，因为反复进行短时间接通动作以及由检测部73判断水位的判断动作，直到一对电极61、62间的电流值达到正常范围内为止，所以能够使水位可靠地收敛到正常范围内。
根据本公开的第八方面，由于在分隔部32的上端形成了锥部32a，因而分隔部32的上端部的排水性得到改善，从而能够借助提高绝缘性来谋求减少漏电流、避免异常放电。
根据本公开的第九方面，因为仅与两个处理槽37、38中的一个处理槽37相对应地设置了排水管57，所以能够抑制水位超过分隔部32。此外，因为并不是对应各个处理槽37、38各设置了一根排水管57，所以一对电极61、62不会经由上述排水管57及上述接水部18中的水产生短路。进而，若如上所述的那样仅对应一个处理槽37设置排水管57的话，则与排水管57相对应的处理槽37内的水位就容易比另一个处理槽38内的水位低。也就是说，在水槽31中，两个处理槽37、38之间的水位差增大。由此，就水槽31而言，在各个处理槽37、38的各水面之间沿着分隔部32的表面的爬电距离增长。其结果是，在水槽31内的水位较高的条件下，也能够确保两个处理槽37、38内的水之间的爬电距离，从而能够缩短恢复正常动作的时间。
根据本公开的第十方面，因为由小孔35构成分隔部32的通电部，所以能够在小孔35内产生气泡，从而能够在该气泡中产生放电。其结果是，能够利用随放电产生的所谓的活性种对水进行净化、杀菌。
根据本公开的第十一方面，当水位位于小孔35的下端附近时，能够可靠地防止一对电极61、62通电，从而能够可靠地防止产生异常放电。
根据本公开的第十二方面，能够提供一种包括下述水处理装置的加湿装置，在该水处理装置中浮球开关等水位检测部件的数量较少(或者不存在浮球开关等水位检测部件)。
