申请日2016.06.20
公开(公告)日2016.11.09
IPC分类号C02F9/12
摘要
翻译
本实用新型公开了一种水处理多功能控制阀，包括水处理装置和除垢装置，所述水处理装置的左侧安装有排污口和进水口，所述水处理装置的上方安装有超细格栅组件，所述超细格栅组件的上方安装有固定板，所述除垢装置通过连接管安装在水处理装置的右侧，所述除垢装置的内部设置有加热层，所述安装板的下方安装有通道切换旋钮。本实用新型在水处理装置的右侧安装有除垢装置，该除垢装置通过在加热水中加入磁块，通过磁块对水的软化作用，可以很好地避免水中钙离子镁离子等析出形成水垢;由于磁块对水的磁化作用，可以将原本硬物质水得到软化，从而形成适合人体饮用的软化水，有利于人体的健康。

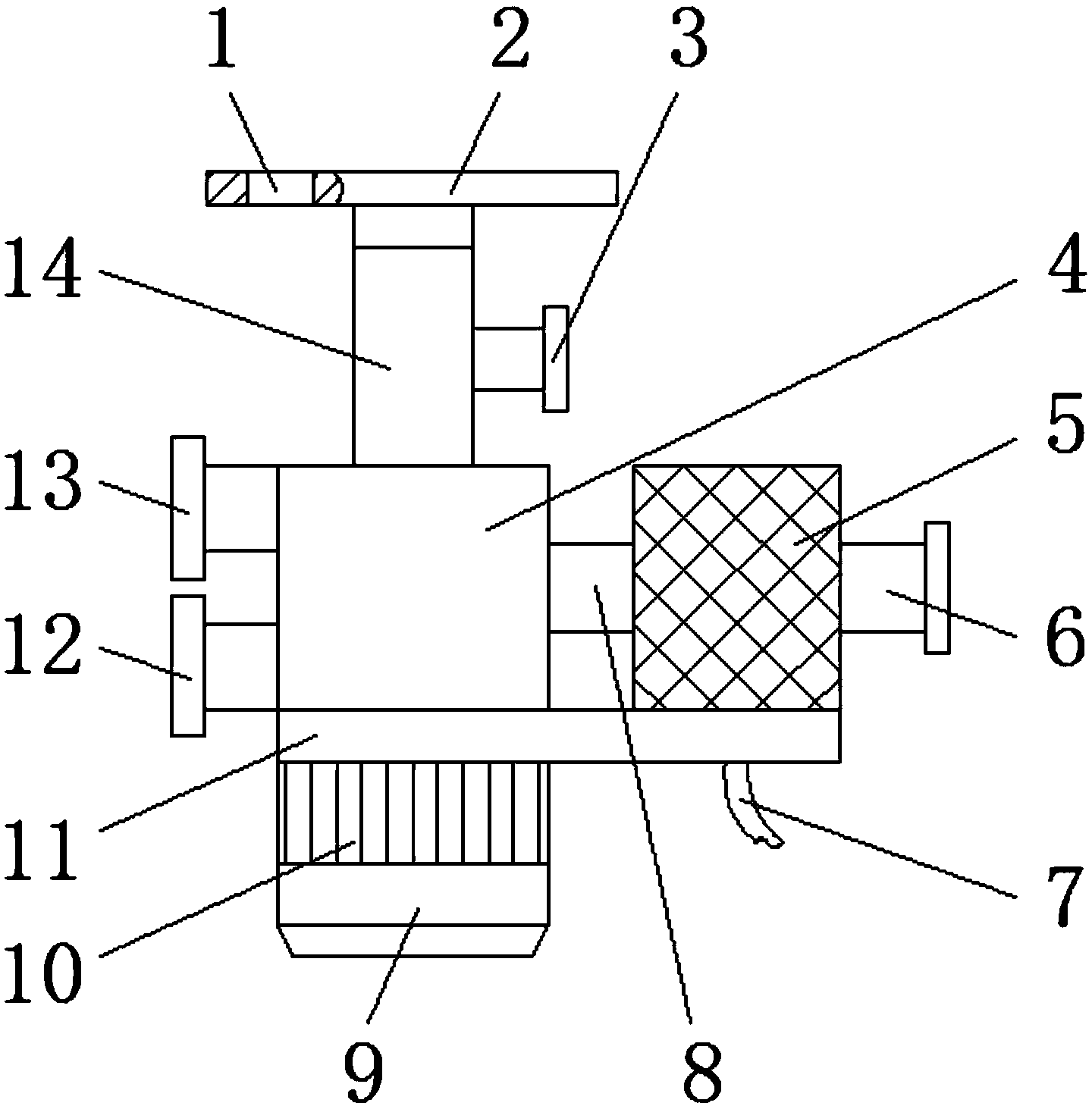

摘要附图
权利要求书
1.一种水处理多功能控制阀，包括水处理装置(4)和除垢装置(5)，其特征在于：所述水处理装置(4)的左侧安装有排污口(12)和进水口(13)，且排污口(12)位于进水口(13)的下方，所述水处理装置(4)的上方安装有超细格栅组件(14)，且超细格栅组件(14)的右侧设置有吸盐口(3)，所述超细格栅组件(14)的上方安装有固定板(2)，所述除垢装置(5)通过连接管(8)安装在水处理装置(4)的右侧，且除垢装置(5)的右侧设置有出水口(6)，所述除垢装置(5)的内部设置有加热层(15)，且加热层(15)的内部安装有磁块(16)，所述水处理装置(4)安装在安装板(11)的上方，所述安装板(11)的下方安装有通道切换旋钮(10)，且通道切换旋钮(10)的下方安装有压盖(9)。
2.根据权利要求1所述的一种水处理多功能控制阀，其特征在于：所述固定板(2)上设置有固定孔(1)。
3.根据权利要求1所述的一种水处理多功能控制阀，其特征在于：所述除垢装置(5)的底部安装有电线(7)。
4.根据权利要求1所述的一种水处理多功能控制阀，其特征在于：所述磁块(16)共设置有两个，且两个磁块(16)分别安装在除垢装置(5)的顶部和底部。
说明书
一种水处理多功能控制阀
技术领域
本实用新型涉及水处理设备技术领域，具体为一种水处理多功能控制阀。
背景技术
目前，人类进行水处理的方式已经有相当多年历史，物理方法包括利用各种孔径大小不同的滤材，利用吸附或阻隔方式，将水中的杂质排除在外，吸附方式中较重要者为以活性炭进行吸附，阻隔方法则是将水通过滤材，让体积较大的杂质无法通过，进而获得较为干净的水。
然而现有的水处理控制阀在使用过程中存在着一些不足之处，其大多只具有物理处理功能和部分生物处理功能，即只能过滤掉水中的固体杂质和气味等，无法过滤掉水中的有害离子，例如镁离子和钙离子等，从而使得在水加热后会产生水垢，影响水的正常饮用。
实用新型内容
本实用新型的目的在于提供一种水处理多功能控制阀，以解决上述背景技术中提出的离子无法除去的问题。
为实现上述目的，本实用新型提供如下技术方案：一种水处理多功能控制阀，包括水处理装置和除垢装置，所述水处理装置的左侧安装有排污口和进水口，且排污口位于进水口的下方，所述水处理装置的上方安装有超细格栅组件，且超细格栅组件的右侧设置有吸盐口，所述超细格栅组件的上方安装有固定板，所述除垢装置通过连接管安装在水处理装置的右侧，且除垢装置的右侧设置有出水口，所述除垢装置的内部设置有加热层，且加热层的内部安装有磁块，所述水处理装置安装在安装板的上方，所述安装板的下方安装有通道切换旋钮，且通道切换旋钮的下方安装有压盖。
优选的，所述固定板上设置有固定孔。
优选的，所述除垢装置的底部安装有电线。
优选的，所述磁块共设置有两个，且两个磁块分别安装在除垢装置的顶部和底部。
与现有技术相比，本实用新型的有益效果是：该一种水处理多功能控制阀，首先，在原有的基础上，在水处理装置的右侧安装有除垢装置，该除垢装置通过在加热水中加入磁块，通过磁块对水的软化作用，可以很好地避免水中钙离子镁离子等析出形成水垢;其次，由于磁块对水的磁化作用，可以将原本硬物质水得到软化，从而形成适合人体饮用的软化水，有利于人体的健康，适用范围广。
