申请日2016.06.20
公开(公告)日2016.11.09
IPC分类号G05B23/02
摘要
本发明公开了一种用于污水处理系统的故障自诊断方法和装置，该方法包括步骤：污水处理站点的工控机控制中央处理器采集对应的传感器信号，与标准信号对比，当传感器信号大于20mA、小于4mA或两信号之差超过4mA且持续时间超过延时阈值时，判断为传感器异常，中央处理器对污水处理站点执行故障操作，并通过工控机向服务器发送异常信号，服务器根据异常信号执行故障信息的存储、显示和\或告警。该装置包括服务器、设置于污水处理站点内的工控机、故障自诊断模块和传感器，故障自诊断模块包括中央处理器。本发明可快速对远程监控系统进行故障自诊断功能模块，减少设备维修的次数，从而降低了人员使用成本。
摘要附图
权利要求书
1.一种用于污水处理系统的故障自诊断方法，其特征在于，包括以下步骤：
污水处理站点的工控机控制中央处理器采集对应的传感器信号，与标准信号对比，当所述传感器信号大于20mA、小于4mA或两信号之差超过4mA且持续时间超过延时阈值时，判断为传感器异常，中央处理器对污水处理站点执行故障操作，并通过工控机向服务器发送异常信号，服务器根据所述异常信号执行故障信息的存储、显示和\或告警。
2.根据权利要求1所述的用于污水处理系统的故障自诊断方法，其特征在于，所述中央处理器判断对污水处理站点执行故障操作，包括以下步骤：中央处理器将异常信号输出至故障显示电路，故障显示电路即控制发光二极管阵列的显示装置闪烁，提示故障。
3.根据权利要求1或2所述的用于污水处理系统的故障自诊断方法，其特征在于，所述中央处理器判断对污水处理站点执行故障操作，还包括以下步骤：中央处理器将异常信号输出至继电器开关控制电路，继电器开关控制电路输出开关信号，通过外接的保护电路或报警电路执行保护动作关闭水处理设备。
4.根据权利要求1或2所述的用于污水处理系统的故障自诊断方法，其特征在于，所述延时阈值为30s。
5.根据权利要求1或2所述的用于污水处理系统的故障自诊断方法，其特征在于，所述中央处理器通过工控机向服务器发送异常信号，是通过无线网络或者电流信号、电压信号、485通讯串口等通用通信协议发送的。
6.一种用于污水处理系统的故障自诊断装置，其特征在于，包括服务器、设置于污水处理站点内的工控机、故障自诊断模块和传感器，所述故障自诊断模块包括中央处理器，所述工控机控制中央处理器采集对应的传感器信号，与来自服务器的标准信号对比，当所述传感器信号大于20mA、小于4mA或两信号之差超过4mA且持续时间超过延时阈值时，判断为传感器异常，中央处理器对污水处理站点执行故障操作，并通过无线向服务器发送异常信号，服务器根据所述异常信号执行故障信息的存储、显示和\或告警。
7.根据权利要求6所述的用于污水处理系统的故障自诊断装置，其特征在于，所述故障自诊断模块，还包括传感器信号采集电路、传感器控制电路和故障自诊断输出，所述传感器信号采集电路将采集到的传感器信号输入至中央处理器中，经中央处理器处理后输出至传感器控制电路，经传感器控制电路连接至故障自诊断输出，故障自诊断输出在传感器异常时通过电流信号、电压信号、485通讯串口或无线通信发送至服务器。
8.根据权利要求7所述的用于污水处理系统的故障自诊断装置，其特征在于，所述故障自诊断模块，还包括故障显示电路，当传感器异常时中央处理器将异常信号输出至故障显示电路，故障显示电路即控制发光二极管阵列的显示装置闪烁，提示故障。
9.根据权利要求7所述的用于污水处理系统的故障自诊断装置，其特征在于，所述故障自诊断模块，还包括继电器开关控制电路，当传感器异常时中央处理器将异常信号输出至继电器开关控制电路，继电器开关控制电路输出开关信号，通过外接的保护电路或报警电路执行保护动作关闭水处理设备。
10.根据权利要求6所述的用于污水处理系统的故障自诊断装置，其特征在于，所述故障自诊断模块还包括+5v稳压电源电路，所述+5v稳压电源电路为中央处理器供电。
说明书
用于污水处理系统的故障自诊断方法及装置
技术领域
本发明涉及污水处理领域，尤其涉及一种用于污水处理系统的故障自诊断方法及装置。
背景技术
随着污水处理站点增多，对这些站点的设备监管变的越来越重要。
现有技术是采用有线方式建立计算机远程监控系统，通过计算机可以对远程污水处理站设备数据进行监视和记录，远程监控系统工作时，对污水处理电控系统各种输入、输出信号进行监测，并运用程序进行推理、判断，将结果迅速反馈到主控系统，改变控制状态。
但由于站点多、分布范围广、有些站点分布比较偏僻，采用有线方式实现，硬件实现成本比高且工程量较大;且由于污水处理厂设备种类多，工作环境恶劣，设备发生故障机率大，影响到污水处理厂的正常生产，严重时还会造成环境污染事故。
因此，必须有方法迅速判断故障的原因，才能确保安全生产。远程监控系统具备故障自诊断功能就尤为重要，而实现这一功能的就需要一种带有故障自诊断功能的模块。
发明内容
本发明目的在于克服以上背景技术中提到的不足和缺陷，提供一种可快速对远程监控系统进行故障自诊断功能模块，减少设备维修的次数，从而降低了人员使用成本，缩短了故障发现周期和维修周期的用于污水处理系统的故障自诊断方法及装置。
为实现上述目的，本发明提供了一种用于污水处理系统的故障自诊断方法，包括以下步骤：
污水处理站点的工控机控制中央处理器采集对应的传感器信号，与标准信号对比，当传感器信号大于20mA、小于4mA或两信号之差超过4mA且持续时间超过延时阈值时，判断为传感器异常，中央处理器对污水处理站点执行故障操作，并通过工控机向服务器发送异常信号，服务器根据异常信号执行故障信息的存储、显示和\或告警。
作为本发明的方法的进一步改进：
中央处理器判断对污水处理站点执行故障操作，包括以下步骤：中央处理器将异常信号输出至故障显示电路，故障显示电路即控制发光二极管阵列的显示装置闪烁，提示故障。
中央处理器判断对污水处理站点执行故障操作，还包括以下步骤：中央处理器将异常信号输出至继电器开关控制电路，继电器开关控制电路输出开关信号，通过外接的保护电路或报警电路执行保护动作关闭水处理设备。
延时阈值为30s。
中央处理器通过工控机向服务器发送异常信号，是通过无线网络或者电流信号、电压信号、485通讯串口等通用通信协议发送的。
作为一个总的技术构思，本发明还提供了一种用于污水处理系统的故障自诊断装置，包括服务器、设置于污水处理站点内的工控机、故障自诊断模块和传感器，故障自诊断模块包括中央处理器，工控机控制中央处理器采集对应的传感器信号，与来自服务器的标准信号对比，当传感器信号大于20mA、小于4mA或两信号之差超过4mA且持续时间超过延时阈值时，判断为传感器异常，中央处理器对污水处理站点执行故障操作，并通过无线向服务器发送异常信号，服务器根据异常信号执行故障信息的存储、显示和\或告警。
作为本发明的装置的进一步改进：
故障自诊断模块，还包括传感器信号采集电路、传感器控制电路和故障自诊断输出，传感器信号采集电路将采集到的传感器信号输入至中央处理器中，经中央处理器处理后输出至传感器控制电路，经传感器控制电路连接至故障自诊断输出，故障自诊断输出在传感器异常时通过电流信号、电压信号、485通讯串口或无线通信发送至服务器。
故障自诊断模块，还包括故障显示电路，当传感器异常时中央处理器将异常信号输出至故障显示电路，故障显示电路即控制发光二极管阵列的显示装置闪烁，提示故障。
故障自诊断模块，还包括继电器开关控制电路，当传感器异常时中央处理器将异常信号输出至继电器开关控制电路，继电器开关控制电路输出开关信号，通过外接的保护电路或报警电路执行保护动作关闭水处理设备。
故障自诊断模块还包括+5v稳压电源电路，+5v稳压电源电路为中央处理器供电。
本发明具有以下有益效果：
1、通过服务器(上位机)向设置于污水处理站点的故障自诊断模块(中央处理器)发送指令，服务器通过模块回传的信号判断故障部位，提示维修人员立刻进行有针对性的维修工作，以达到迅速排除故障、降低维修成本的目的。
2、可快速对远程监控系统进行故障自诊断功能模块，减少设备维修的次数，从而降低了人员使用成本;缩短了故障发现周期和维修周期，(原来人工到达现场需要数小时，现在只需10分钟左右就可以完成排故检测和软件部分的升级)，从而可以使污水处理系统得到及时维护，远程配置、远程升级和重启动等功能，从而保证了污水处理系统正常稳定生产。

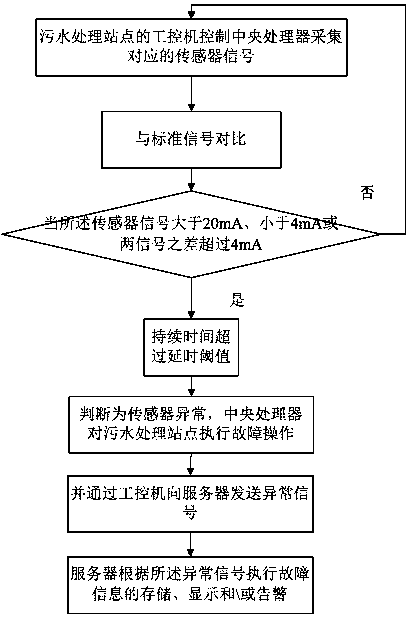

除了上面所描述的目的、特征和优点之外，本发明还有其它的目的、特征和优点。下面将参照附图，对本发明作进一步详细的说明。
