申请日2015.05.18
公开(公告)日2015.09.30
IPC分类号C02F9/10
摘要
本实用新型公开了一种移动撬装式污水深度处理系统，其依次包括反应罐、沉淀罐I、调节罐、沉淀罐II、缓冲罐I、过滤器组、缓冲罐II、精滤处理装置和清水罐，所述反应罐上连接有计量泵，所述反应罐与沉淀罐I间通过反应离心泵连接，所述调节罐与沉淀罐II间通过调节离心泵连接，所述缓冲罐I与过滤器组间通过缓冲离心泵连接，所述缓冲罐II与精滤处理装置间通过水泵连接，所述沉淀罐I和沉淀罐II的底部均连接有固液分离装置，所述固液分离装置的出液口与反应罐连接。本实用新型的优点是：结构紧凑、操作简单、运输方便、对钻井废水实现快速达标排放、运行成本低。
权利要求书
1.移动撬装式污水深度处理系统，其依次包括反应罐、沉淀罐I、 调节罐、沉淀罐II、缓冲罐I、过滤器组、缓冲罐II、精滤处理装置 和清水罐，所述反应罐上连接有计量泵，所述反应罐与沉淀罐I间通 过反应离心泵连接，所述调节罐与沉淀罐II间通过调节离心泵连接， 所述缓冲罐I与过滤器组间通过缓冲离心泵连接，所述缓冲罐II与精 滤处理装置间通过水泵连接，所述沉淀罐I和沉淀罐II的底部均连接 有固液分离装置，所述固液分离装置的出液口与反应罐连接。
2.根据权利要求1所述的移动撬装式污水深度处理系统，其特征在 于：所述精滤处理装置可以为由保安过滤器和膜反渗透处理器组成的 组合式过滤装置。
3.根据权利要求1所述的移动撬装式污水深度处理系统，其特征在 于：所述精滤处理装置还可以为蒸发冷凝装置。
4.根据权利要求1、2或3所述的移动撬装式污水深度处理系统，其 特征在于：所述过滤器组包括一级、二级和三级过滤器。
5.根据权利要求4所述的移动撬装式污水深度处理系统，其特征在 于：所述一级过滤器为核桃壳过滤器、二级过滤器为锰砂过滤器、三 级过滤器为活性炭过滤器。
说明书
移动撬装式污水深度处理系统
技术领域
本实用新型涉及一种移动撬装式污水深度处理系统，属于钻井污水净化处理技术领域。
背景技术
在石油与天然气的开采、钻探以及修井过程中，除了会产生大量的钻井废泥浆外，还会因清洗钻台、冷却设备等产生大量的废油污水，这些废弃物混合在一起，成分非常复杂。而这些废弃物经过固液分离后，固体堆放在指定位置，液体需要深度处理达标后方可排放。
目前对这些污水的处理方法大多是在井场预先挖好的土坑里，借助自然条件蒸发干燥，随后用表层土壤填埋。此过程不仅耗时、而且污水容易泄露或渗透，污染周围水质。因此，需要一种新的技术方案来解决上述技术问题。
实用新型内容
本实用新型的目的是提供一种移动撬装式污水深度处理系统，该系统结构紧凑、操作简单、运输方便、对钻井废水实现快速达标排放、运行成本低。
本实用新型采用的技术方案是：

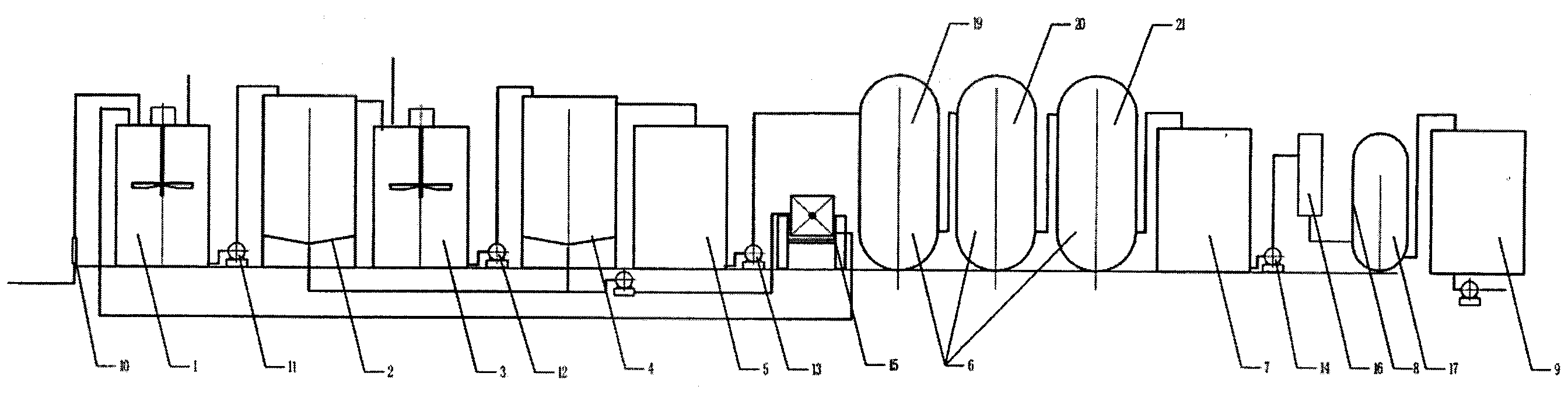

移动撬装式污水深度处理系统，其依次包括反应罐、沉淀罐I、调节罐、沉淀罐II、缓冲罐I、过滤器组、缓冲罐II、精滤处理装置和清水罐，所述反应罐上连接有计量泵，所述反应罐与沉淀罐I间通 过反应离心泵连接，所述调节罐与沉淀罐II间通过调节离心泵连接，所述缓冲罐I与过滤器组间通过缓冲离心泵连接，所述缓冲罐II与精滤处理装置间通过水泵连接，所述沉淀罐I和沉淀罐II的底部均连接有固液分离装置，所述固液分离装置的出液口与反应罐连接。
所述精滤处理装置可以为由保安过滤器和膜反渗透处理器组成的组合式过滤装置。
所述精滤处理装置还可以为蒸发冷凝装置。
所述过滤器组包括一级、二级和三级过滤器。
所述一级过滤器为核桃壳过滤器、二级过滤器为锰砂过滤器、三级过滤器为活性炭过滤器。
本实用新型的优点是：结构紧凑、操作简单、运输方便、对钻井废水实现快速达标排放、运行成本低。
