申请日2016.07.21
公开(公告)日2016.10.12
IPC分类号B01D36/04
摘要
本发明公开了一种煤废水净化器，包括箱体，通过隔板将箱体分隔成进水区和过滤区，所述进水区包括沉淀箱，沉淀箱内设有进水管;所述过滤区下部设有一组斜板，斜板上设有托板，托板上设有滤网，滤网上方设有多孔板，多孔板上方设有集水器，所述多孔板上设有水帽，集水器一端设有出水管伸出箱体;所述箱体下方设有一组泥斗，泥斗下端设有排污口;所述进水区和过滤区通过泥斗相通;所述出水管上设有反冲洗管，反冲洗管另一端设置在滤网同层;所述集水器和出水管之间设有出水止回阀;所述反冲洗管和出水管之间设有反冲洗止回阀。本发明公开的煤废水净化器，结构简单，多组排泥，不易板结，维护方便。
权利要求书

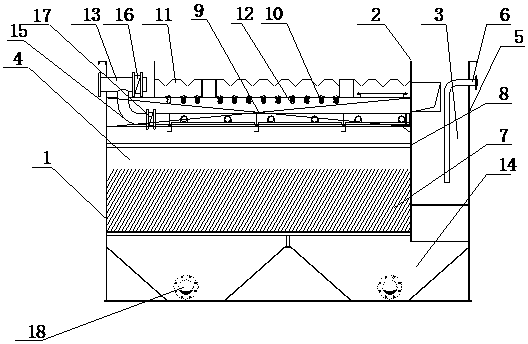

1.一种煤废水净化器，其特征是，包括箱体(1)，通过隔板(2)将箱体(1)分隔成进水区(3)和过滤区(4)，所述进水区(3)包括沉淀箱(5)，沉淀箱(5)内设有进水管(6);所述过滤区(4)下部设有一组斜板(7)，斜板(7)上设有托板(8)，托板(8)上设有滤网(9)，滤网(9)上方设有多孔板(10)，多孔板(10)上方设有集水器(11)，所述多孔板(10)上设有水帽(12)，集水器(11)一端设有出水管(13)伸出箱体(1);所述箱体(1)下方设有一组泥斗(14)，泥斗(14)下端设有排污口(18);所述进水区(3)和过滤区(4)通过泥斗(14)相通;所述出水管(13)上设有反冲洗管(15)，反冲洗管(15)另一端设置在滤网(9)同层;所述集水器(11)和出水管(13)之间设有出水止回阀(16);所述反冲洗管(15)和出水管(13)之间设有反冲洗止回阀(17)。
2.根据权利要求1所述的一种煤废水净化器，其特征是，所述水帽(12)的数量和多孔板(10)网孔的数量一致，水帽(12)安装在多孔板(10)的网孔上。
3.根据权利要求1所述的一种煤废水净化器，其特征是，所述泥斗(14)至少为一个。
说明书
一种煤废水净化器
技术领域
本发明涉及一种废水处理装置，特别是一种煤废水净化器。
背景技术
现有的煤废水处理装置，过滤后，排泥不畅，经常容易板结，维护起来困难，耽误整个运行的流程，增加生产成本。
发明内容
发明目的：针对现有技术的不足，本发明公开了能够快速排泥，不易板结的一种煤废水净化器。
技术方案：本发明公开了一种煤废水净化器，包括箱体，通过隔板将箱体分隔成进水区和过滤区，所述进水区包括沉淀箱，沉淀箱内设有进水管;所述过滤区下部设有一组斜板，斜板上设有托板，托板上设有滤网，滤网上方设有多孔板，多孔板上方设有集水器，所述多孔板上设有水帽，集水器一端设有出水管伸出箱体;所述箱体下方设有一组泥斗，泥斗下端设有排污口;所述进水区和过滤区通过泥斗相通;所述出水管上设有反冲洗管，反冲洗管另一端设置在滤网同层;所述集水器和出水管之间设有出水止回阀;所述反冲洗管和出水管之间设有反冲洗止回阀。
其中所述水帽的数量和多孔板网孔的数量一致，水帽安装在多孔板的网孔上;既起到固定滤网的作用，又可以对废水进行进一步过滤。
其中，所述泥斗至少为一个，根据设备大小，增减适量的泥斗，快速排泥，不易板结。
本发明所述的净化器使用时，将煤废水排入进水区，通过泥斗进入过滤区，污泥被斜板阻隔排入泥斗，过滤水通过滤网进行进一步过滤，过滤后通过集水器收集，最后排出。
使用时反冲洗止回阀关闭，出水止回阀开启，运行一段时间后，出水量变小，滤网和斜板存在淤积堵塞，出水管止回阀关闭，反冲洗止回阀开启，进行反冲洗，如此往复，节省运营成本。
有益效果：本发明公开的煤废水净化器，结构简单，多组排泥，不易板结，维护方便。
