申请日2016.07.22
公开(公告)日2017.03.15
IPC分类号C02F1/50; C02F1/28; C02F1/52
摘要
本实用新型公开了一种污水处理用除异味沉淀池，包括沉淀池、药液架和动力泵，所述沉淀池的内部设有转盘，所述转盘上插接有活性炭棒，且转盘与设置在沉淀池顶部的电机上的转轴连接，所述药液架通过连杆与沉淀池连接，所述药液架上安装有喷头，所述动力泵的一端与药液箱连接，另一端与药液架连接。该污水处理用除异味沉淀池，通过电机带动转盘转动，转盘上的活性炭棒既可以对水体进行搅拌，还可以使得活性炭棒不断的吸收水体中的产生异味的物质;通过喷头喷出药液对水体进行消毒杀菌，可以净化水体，去除水体中滋生异味的病菌及微生物等，通过二者配合使用，可以很好的去除污水中的异味，保证水体的质量。
权利要求书

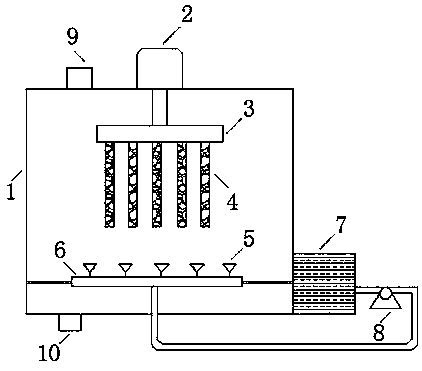

1.一种污水处理用除异味沉淀池，包括沉淀池(1)、药液架(6)和动力泵(8)，其特征在于：所述沉淀池(1)的内部设有转盘(3)，所述转盘(3)上插接有活性炭棒(4)，且转盘(3)与设置在沉淀池(1)顶部的电机(2)上的转轴连接，所述药液架(6)通过连杆与沉淀池(1)连接，所述药液架(6)上安装有喷头(5)，所述动力泵(8)的一端与药液箱(7)连接，另一端与药液架(6)连接。
2.根据权利要求1所述的一种污水处理用除异味沉淀池，其特征在于：所述沉淀池(1)的顶部设有污水进口(9)，底部设有水出口(10)。
3.根据权利要求1所述的一种污水处理用除异味沉淀池，其特征在于：所述药液箱(7)的内部注有药液，所述药液为次氯酸钠或者是过氧化氢。
4.根据权利要求1所述的一种污水处理用除异味沉淀池，其特征在于：所述活性炭棒(4)的表面附着有多孔活性炭微粒。
5.根据权利要求1所述的一种污水处理用除异味沉淀池，其特征在于：所述喷头(5)呈等间隔设置。
说明书
一种污水处理用除异味沉淀池
技术领域
本实用新型属于污水处理技术领域，具体涉及一种污水处理用除异味沉淀池。
背景技术
人类生产活动造成的水体污染中，工业引起的水体污染最严重。如工业废水，它含污染物多，成分复杂，不仅在水中不易净化，而且处理也比较困难。工业废水，是工业污染引起水体污染的最重要的原因。它占工业排出的污染物的大部分。工业废水所含的污染物因工厂种类不同而千差万别，即使是同类工厂，生产过程不同，其所含污染物的质和量也不一样。工业除了排出的废水直接注入水体引起污染外，固体废物和废气也会污染水体。目前的工业废水在处理时，首先需要在沉淀池中进行沉降，而目前的沉淀池没有除异味的功能。为此提出一种污水处理用除异味沉淀池。
实用新型内容
本实用新型的目的在于提供一种污水处理用除异味沉淀池，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理用除异味沉淀池，包括沉淀池、药液架和动力泵，所述沉淀池的内部设有转盘，所述转盘上插接有活性炭棒，且转盘与设置在沉淀池顶部的电机上的转轴连接，所述药液架通过连杆与沉淀池连接，所述药液架上安装有喷头，所述动力泵的一端与药液箱连接，另一端与药液架连接。
优选的，所述沉淀池的顶部设有污水进口，底部设有水出口。
优选的，所述药液箱的内部注有药液，所述药液为次氯酸钠或者是过氧化氢。
优选的，所述活性炭棒的表面附着有多孔活性炭微粒。
优选的，所述喷头呈等间隔设置。
本实用新型的技术效果和优点：该污水处理用除异味沉淀池，通过电机带动转盘转动，转盘上的活性炭棒既可以对水体进行搅拌，还可以使得活性炭棒不断的吸收水体中的产生异味的物质;通过喷头喷出药液对水体进行消毒杀菌，可以净化水体，去除水体中滋生异味的病菌及微生物等，通过二者配合使用，可以很好的去除污水中的异味，保证水体的质量。
