申请日2016.07.22
公开(公告)日2017.02.22
IPC分类号C02F11/04
摘要
本实用新型涉及环境工程技术领域，具体涉及一种市政污泥高效厌氧生物转化装置。其包括水热预处理池、预热换热器、冷却调节池和厌氧反应器，所述水热预处理池用于对部分原始污泥进行预先加热，所述水热预处理池底部设置有加热装置，所述水热预处理池内设置有预热搅拌装置;预热换热器接收经水热预处理池预先加热的污泥，并通过这部分预先加热的污泥对其余部分冷污泥进行预加热;厌氧反应器包括罐体，所述罐体内设置有生物膜组件、射流布水装置和射流搅拌装置。本实用新型实现了市政污泥减量化的同时，去除了污泥中的污染物，同时获得了清洁的沼气，工艺流程简单，运行成本低廉，具有较大的应用价值。
权利要求书
1.市政污泥高效厌氧生物转化装置，其特征在于，包括：
水热预处理池(100)，所述水热预处理池(100)底部设置有加热装置，所述水热预处理池内设置有预热搅拌装置(120);
预热换热器(200)，接收经水热预处理池(100)预先加热的污泥和其余部分冷污泥，并通过预先加热的这部分污泥对其余部分冷污泥进行预加热;
冷却调节池(300)，用于调节预加热后的污泥的温度和流量;
厌氧反应器(400)，用于对调节至合适温度的污泥进行厌氧反应转化，包括罐体(410)，所述罐体(410)内设置有生物膜组件、射流布水装置(420)和射流搅拌装置(430)。
2.如权利要求1所述的市政污泥高效厌氧生物转化装置，其特征在于：所述加热装置为设置于所述水热预处理池(100)底部且与所述水热预处理池(100)相连通的蒸汽管(110)。
3.如权利要求1所述的市政污泥高效厌氧生物转化装置，其特征在于：所述预热搅拌装置(120)为平直叶圆盘涡轮搅拌器。
4.如权利要求1所述的市政污泥高效厌氧生物转化装置，其特征在于：所述预热换热器(200)为套管式换热器，经过水热预处理池预先加热后的热污泥走管程，未经过水热预处理池的冷污泥走壳程。
5.如权利要求1所述的市政污泥高效厌氧生物转化装置，其特征在于：所述射流搅拌装置(430)包括上端大而下端小呈锥形的第一混合室(431)，所述第一混合室(431)内设置有与喷射装置相连接的喷嘴(432);所述第一混合室(431)的上端设置有第一污液进口(433)，所述第一混合室(431)的下端连接有第一喉管(434)，所述第一喉管(434)连接有上端小而下端大呈锥形的扩散管(435)。
6.如权利要求1所述的市政污泥高效厌氧生物转化装置，其特征在于：所述射流布水装置(420)包括外端大而内端小亦呈锥形的第二混合室(421)，所述第二混合室(421)内设置有喷射管(422);所述第二混合室(421)的外端设置有第二污液进口(423)，所述第二混合室(421)的内端连接有第二喉管(424)，所述第二喉管(424)连接有涡旋筒(425)。
7.如权利要求1至6任一项所述的市政污泥高效厌氧生物转化装置，其特征在于：所述厌氧反应器(400)为全混合式反应器，所述罐体(410)为圆柱形。
说明书
市政污泥高效厌氧生物转化装置
技术领域
本实用新型涉及环境工程技术领域，具体涉及一种市政污泥高效厌氧生物转化装置，属于市政污泥污泥减量化、资源化和无害化技术。
背景技术
市政污水处理厂产生的剩余污泥中含有大量氮、磷、多种微量元素和有机质等可利用成分也含有毒、有害、难降解的有机物、病原菌、寄生虫(卵)及重金属等，且常伴有恶臭，处置不当会对生态环境和人类造成很大的危害，因此探讨并寻求经济有效的适合我国国情的污泥处置技术，具有重要意义。
厌氧消化具有可以有效地减少污泥体积、稳定污泥的性质、减少污泥恶臭、提高污泥的卫生质量、降低污泥中污染物含量等优点。然而，目前研究发现石化污泥厌氧生化转化效率较低、工艺复杂、且厌氧消化过程对石化污泥中的有机污染物不能有效的降解，核心原因在于缺乏高效的厌氧生物转化装备。
经过对污泥厌氧生物转化相关的方法和装备的相关专利进行检索，其结果如下：专利号CN 103508617 A公布了一种石化污泥减量化的方法及其处理装置，报道将超声与氧化性气体联合预处理污泥，然后对污泥进行厌氧消化处理，该方法可以一定程度上实现污泥的减量化，但是存在着工艺复杂、投资和运行成本高、反应器传质效率不高、污染物降低幅度低等缺点。另有文献报道用超声波预处理，然后厌氧消化进行减量化，该种方法对剩余污泥的处理减量可以达到25%，但石化污泥与普通的城市污泥明显不同，且该种方法对污泥减量化程度略低，对石化污泥不一定适用。李海涛等(2013)研究了厌氧折流板反应器在厌氧消化处理石化剩余污泥的研究，研究发现系统运行不稳定，且生物转化效率低，对有机污染物不能有效的去除。
综上，这些限制因素严重影响了市政污泥的减量化、无害化及资源化利用。
实用新型内容
为了解决上述技术问题，本实用新型的目的在于提供一种市政污泥高效厌氧生物转化装置，首先采用水热预处理，然后添加富含微生物菌剂的生物膜组件，接着将污泥泵入污泥厌氧生物反应器，最后进行厌氧消化，实现了市政污泥污泥的无害化、减量化和资源化。
为实现上述技术目的，本实用新型采用以下的技术方案：

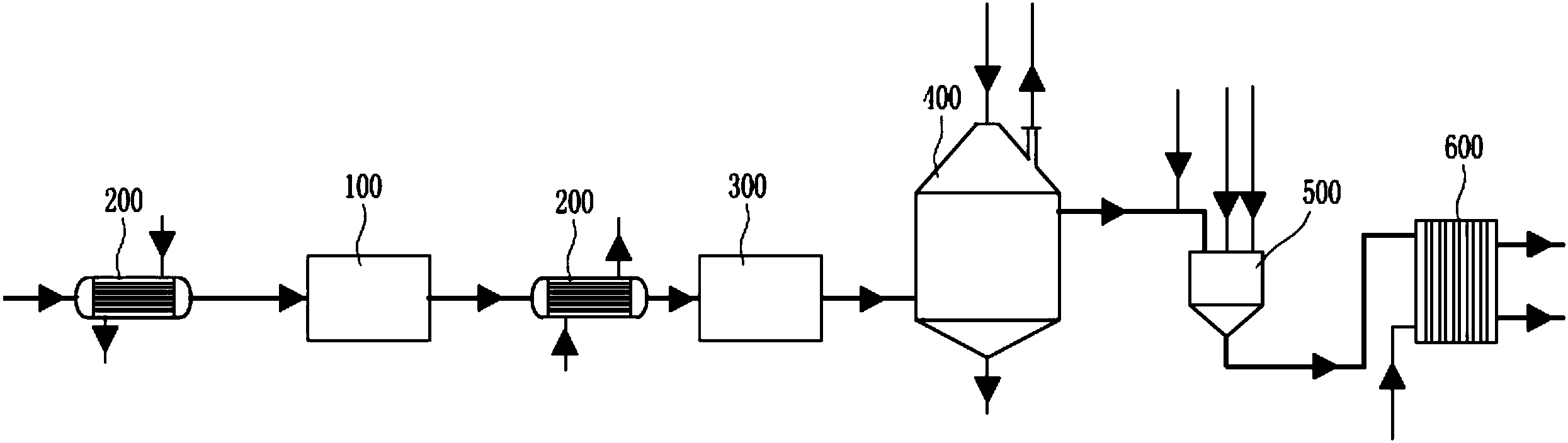

市政污泥高效厌氧生物转化装置，包括：
水热预处理池，用于对部分原始污泥进行预先加热，所述水热预处理池底部设置有加热装置，所述水热预处理池内设置有预热搅拌装置;
预热换热器，接收经水热预处理池预先加热的污泥和其余部分冷污泥，并通过预先加热的这部分污泥对其余部分冷污泥进行预加热;
冷却调节池，用于调节预加热后的污泥的温度和流量;
厌氧反应器，用于对调节至合适温度的污泥进行厌氧反应转化，包括罐体，所述罐体内设置有生物膜组件、射流布水装置和射流搅拌装置。
作为优选，所述加热装置为设置于所述水热预处理池底部且与所述水热预处理池相连通的蒸汽管，运行时直接利用蒸汽对污泥进行加热从而达到污泥温度快速提升。
作为优选，所述预热搅拌装置为平直叶圆盘涡轮搅拌器，在提高水热预处理池的传热效率同时，能够将小颗粒的物料块进行彻底的破碎。
作为优选，所述预热换热器为套管式换热器，经过水热预处理池预先加热后的热污泥走管程，未经过水热预处理池的冷污泥走壳程，通过预热换热器能够较大限度的利用热能，降低运行成本及能源消耗。
作为优选，所述射流搅拌装置包括上端大而下端小呈锥形的第一混合室，所述第一混合室内设置有与喷射装置相连接的喷嘴;所述第一混合室的上端设置有第一污液进口，所述第一混合室的下端连接有第一喉管，所述第一喉管连接有上端小而下端大呈锥形的扩散管。
作为优选，所述射流布水装置包括外端大而内端小亦呈锥形的第二混合室，所述第二混合室内设置有喷射管;所述第二混合室的外端设置有第二污液进口，所述第二混合室的内端连接有第二喉管，所述第二喉管连接有涡旋筒。
作为优选，所述厌氧反应器为全混合式反应器，所述罐体为圆柱形，能够适应较高的固形物冲击，在反应器的内部设置热水盘管以补充反应器的热量。
作为优选，所述污泥沉淀池的底部呈锥形，由于污泥粘度高、流动性差，锥底的锥角最好设计为60°。
与现有技术相比，本实用新型具有至少以下有益效果：
(1)工艺设计合理，主要构件是污泥调节池、套管式换热器、水热预处理池和厌氧反应器，结构相对简单，成本相对较低;
(2)污泥预处理在低温70～80℃条件下处理30～40分钟，无需特殊的高温高压的设备，水热处理的设备为普通的钢制缓存罐，因此安全性能高;
(3)厌氧反应器中有富含功能菌群的生物膜组件，该生物膜组件固载菌群能力强，使厌氧生物转化系统运行稳定，耐有机负荷冲击能力强，且可提高市政污泥厌氧生物转化的效率及污染物去除的效率;
(4)厌氧反应器中构建了射流搅拌装置和射流布水装置，混合传质效果好，能耗低，成本低，搅拌效果好;
(5)本工艺污泥停留时间比一般的污泥厌氧工程的停留时间短，产气效率高，能耗低，利于降低运行成本。
