申请日2016.07.22
公开(公告)日2017.01.18
IPC分类号C02F9/08; B01D53/18; C02F101/16; C02F1/20; C02F1/36
摘要
本实用新型涉及氨氮吹脱污水处理装置，属于污水处理技术领域，其包括吹脱塔、吸收塔和超声波发生装置，吹脱塔内从上到下依次设有第一喷淋布水器、第一填料区、第二喷淋布水器和、第二填料区和积水区，积水区与第二喷淋布水器通过抽水管连通，超声波发生装置的超声波探头设在第一填料区和第二填料区的下方，第二填料区的顶部与吸收塔连通，本实用新型通过超声波的空化作用使污水产生气泡，气泡破裂时氨气和氮气容易与水脱离，脱离的氨气和氮气通过吸收塔处理后排出，减少空气污染。
权利要求书

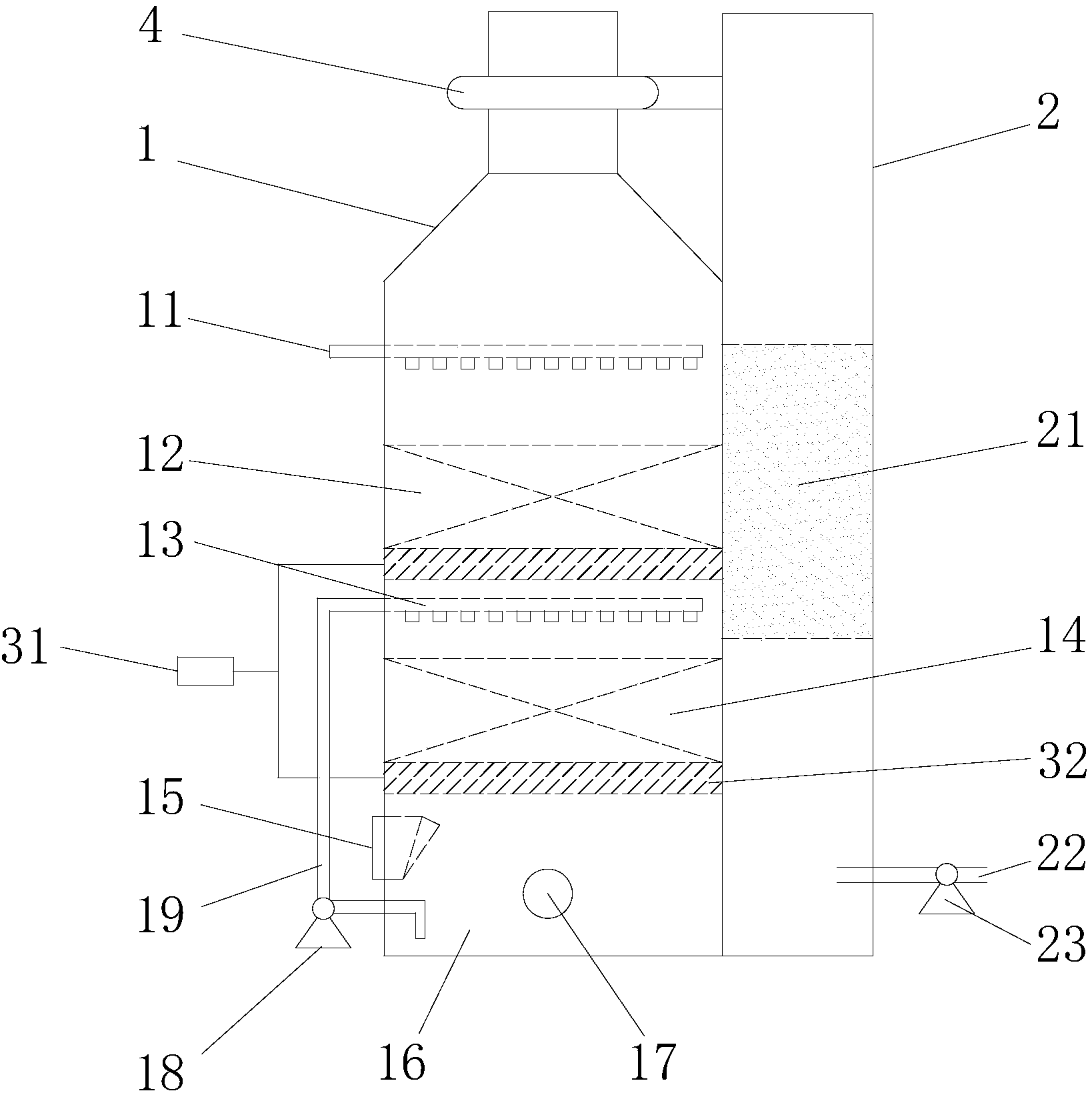

1.一种氨氮吹脱污水处理装置，其特征在于：其包括吹脱塔和吸收塔，所述的吹脱塔内从上到下依次设有第一喷淋布水器、第一填料区、第二喷淋布水器和第二填料区，吹脱塔底部为积水区，积水区的侧壁上设有出水口和吹风口，第二喷淋布水器通过抽水管与积水区连通，抽水管上设有抽水泵;所述的吸收塔设在吹脱塔的一侧，吸收塔顶部通过通气管与吹脱塔顶部连通，吸收塔内部设有吸收填料层，底部设有出气口，出气口处设有气泵。
2.根据权利要求1所述的氨氮吹脱污水处理装置，其特征在于：其还包括超声波发生设备，所述的超声波发生设备包括超声波发生器、超声波探头及分别安装在第一填料区和第二填料区下方的两个超声波探头安装板，超声波探头安装在超声波探头安装板上，与超声波发生器电连接。
3.根据权利要求1所述的氨氮吹脱污水处理装置，其特征在于：所述的吹脱塔的顶部还设有吸气风机。
说明书
氨氮吹脱污水处理装置
技术领域
本实用新型涉及一种污水处理装置，尤其涉及一种氨氮吹脱污水处理装置。
背景技术
目前在污水处理中，高浓度氨氮废水来源甚广且排放量大。如化肥、焦化、石化、制药、食品、垃圾填埋场等均产生大量高浓度氨氮废水。
氨氮排入水体，特别是流动缓慢的湖泊、海湾，容易引起水藻类及其他微生物大量繁殖，形成富营养化污染，除了会使自来水处理厂运行困难，造成饮用水的异味外，严重时会使水中溶解氧下降，鱼类大量死亡。为满足公众不断提高的环境质量要求，国家对氨氮制订了越来越严格的排放标准，研究开发经济、高效的除氮处理技术和设备已成为水污染控制工程领域研究的重点和热点。
目前氨氮废水的处理方法主要有空气吹脱法，空气吹脱法是使水作为不连续相与空气接触，利用水中组分的实际浓度与平衡浓度之间的差异，使氨氮转移至气相而去除。现有的氨氮吹脱装置基本上都是采用在废水中打入压缩空气，使高压空气与废水相碰撞混合，待气液充分接触后，再由喷嘴喷出进行后续处理。这种设备主要存在两个缺陷：一是，该设备脱离出来的氨气、氮气直接排放到空气中，会对空气造成污染;二是，氨氮不能完全与水脱离。
中国专利CN 203890086U针对上述传统氨氮吹脱装置脱离不彻底的问题，公开了一种氨氮吹脱二次喷淋塔，其特征在于，在塔体的内部由上往下分别为第一填料区、第二填料区和积水区，在第一填料区的上方水平安装一次喷淋布水器，第二填料区与第一填料区之间水平安装二次喷淋布水器，二次喷淋布水器通过二次喷淋管与二次喷淋泵连接，二次喷淋泵连接的入水管与积水区底部连接，在积水区的四周分别设置风机接口，底部一侧分别设置人口和放空管，出水管的管体插在积水区内部。该设备增加了氨氮处理效果，但势必造成设备体积变大，并且与该设备处理的投入增加量相比，增加的效果不成正比。
实用新型内容
本实用新型的目的在于针对上述现有技术中氨氮处理不彻底和废气会造成供气污染等缺陷，涉及一种能提高处理效果和减少空气污染的氨氮吹脱污水处理装置。
为了达到目的，本实用新型提供的技术方案为：
本实用新型涉及的一种氨氮吹脱污水处理装置，其特征在于：其包括吹脱塔和吸收塔，所述的吹脱塔内从上到下依次设有第一喷淋布水器、第一填料区、第二喷淋布水器和第二填料区，吹脱塔底部为积水区，积水区的侧壁上设有出水口和吹风口，第二喷淋布水器通过抽水管与积水区连通，抽水管上设有抽水泵;所述的吸收塔设在吹脱塔的一侧，吸收塔顶部通过通气管与吹脱塔顶部连通，吸收塔内部设有吸收填料层，底部设有出气口，出气口处设有气泵。
优选地，其还包括超声波发生设备，所述的超声波发生设备包括超声波发生器、超声波探头及分别安装在第一填料区和第二填料区下方的两个超声波探头安装板，超声波探头安装在超声波探头安装板上，与超声波发生器电连接。
超声波具有机械效应、空化作用、热效应及化学效应，将超声波应用于氨氮吹脱装置主要是利用其空化作用，超声波作用于液体时可产生大量小气泡形成的小气泡会随着周围介质的振动而不断运动、长大或突然破灭，这时溶于水中的氨从液体中逸出，以起到彻底将氨氮从废水中脱离的目的。
优选地，所述的吹脱塔的顶部还设有吸气风机。
采用本实用新型提供的技术方案，与现有技术相比，具有如下有益效果：
本实用新型涉及的氨氮吹脱污水处理装置与传统设备相比，首先在吹脱塔内增设了超声波发生设备，可使液体中产生大量气泡，气泡破灭后氨气和氮气便于从液体中排出，增加去除效果;其次，本实用新型排出的氮气、氨气进入吸收塔中处理后再排到空气中，减少空气的污染。
