申请日2016.07.22
公开(公告)日2017.02.08
IPC分类号C02F11/00; C02F11/12; C02F103/10
摘要

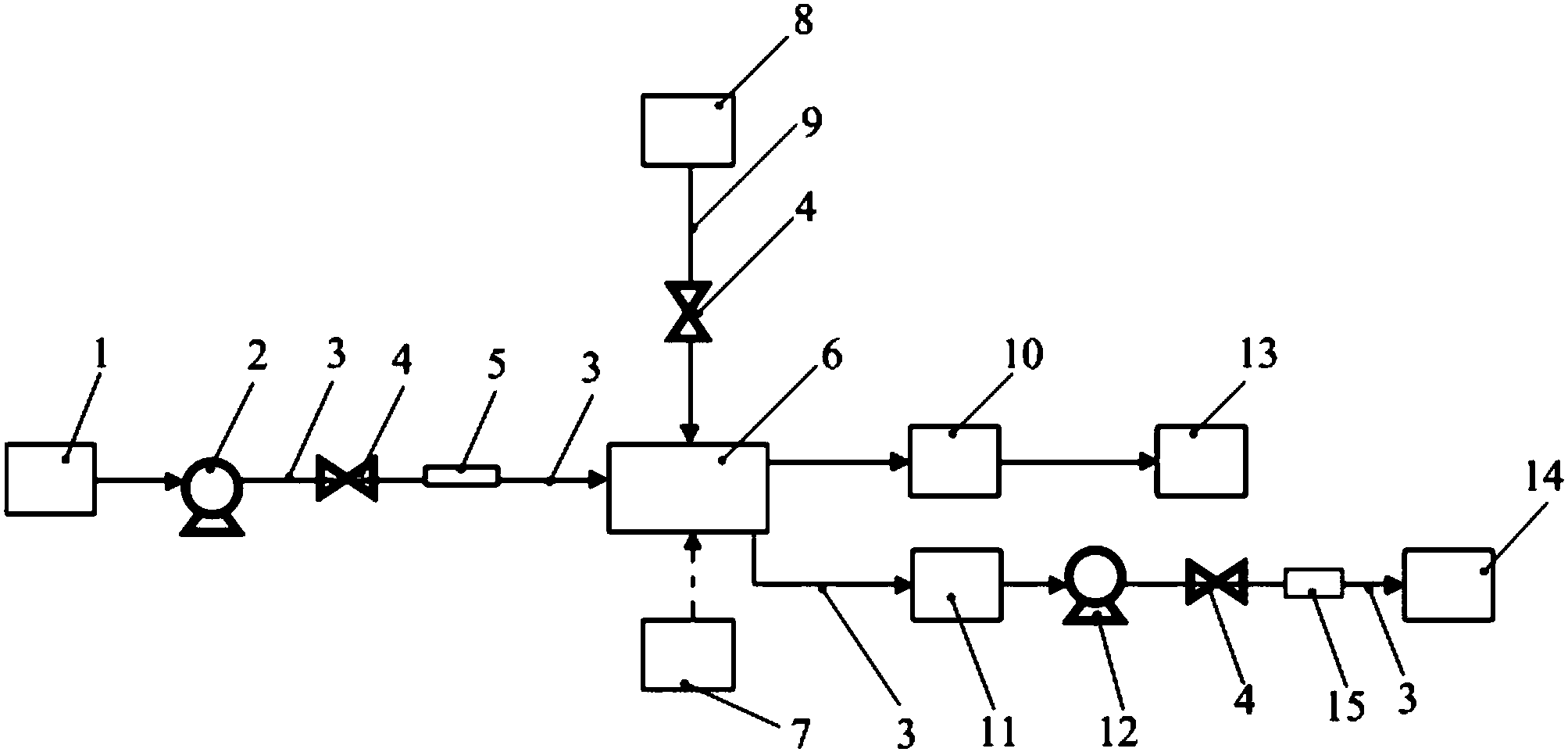

本实用新型公开了一种含油水污泥减量化处理系统。该处理系统包括：与油田采出水处理系统排泥管线连接的用于汇集待处理含油水污泥的污泥池(1);与污泥池(1)连接的污水泵(2);与污水泵(2)连接的用于脱除待处理含油水污泥中的水的污泥脱水机(6);与污泥脱水机(6)连接的用于输送脱水后得到的污泥的螺旋输送机(10);与污泥脱水机(6)连接的用于收集从待处理含油水污泥中脱除的含油污水的污油回收装置(11);与污油回收装置(11)连接的液下泵(12);以及与污泥脱水机(6)电连接的变频控制器(7)。该处理系统能够有效减小含油水污泥的含水率及体积量，从而减少含油水污泥后续处理的费用及负担。
权利要求书
1.一种含油水污泥减量化处理系统，其特征在于，包括：
与油田采出水处理系统排泥管线连接的用于汇集待处理含油水污泥的污泥池(1);
与所述污泥池(1)连接的污水泵(2);
与所述污水泵(2)连接的用于脱除所述待处理含油水污泥中的水的污泥脱水机(6);
与所述污泥脱水机(6)连接的用于输送脱水后得到的污泥的螺旋输送机(10);
与所述污泥脱水机(6)连接的用于收集从所述待处理含油水污泥中脱除的含油污水的污油回收装置(11);
与所述污油回收装置(11)连接的液下泵(12);
以及，
与所述污泥脱水机(6)电连接的用于控制所述污泥脱水机(6)的变频控制器(7)。
2.根据权利要求1所述的处理系统，其特征在于，所述处理系统还包括：
与所述污泥脱水机(6)连接的用于向所述污泥脱水机(6)投加絮凝剂的加药装置(8)。
3.根据权利要求2所述的处理系统，其特征在于，所述螺旋输送机(10)还与污泥收集装置(13)连接;所述液下泵(12)还与油田采出水处理系统进水管线连接。
4.根据权利要求3所述的处理系统，其特征在于，所述污水泵(2)与所述污泥脱水机(6)之间、所述污泥脱水机(6)与所述污油回收装置(11)之间、以及所述液下泵(12)和所述油田采出水处理系统进水管线之间均通过输送管线(3)连接;
所述加药装置(8)和所述污泥脱水机(6)之间通过加药管线(9)连接。
5.根据权利要求4所述的处理系统，其特征在于，所述污水泵(2)和所述污泥脱水机(6)之间的输送管线(3)上、所述液下泵(12)和所述油田采出水处理系统进水管线之间的输送管线(3)上以及所述加药装置(8)和所述污泥脱水机(6)之间的加药管线(9)上均设置有阀门(4)。
6.根据权利要求5所述的处理系统，其特征在于，所述污水泵(2)和所述污泥脱水机(6)之间的输送管线(3)上还设置有流量计(5);所述液下泵(12)和所述油田采出水处理系统进水管线之间的输送管线(3)上还设置有单流阀(15)。
7.根据权利要求1所述的处理系统，其特征在于，所述污泥池(1)设置在地面以下，并且所述污泥池(1)上覆盖有盖板。
8.根据权利要求1所述的处理系统，其特征在于，所述污泥脱水机(6)为叠螺式污泥脱水机。
9.根据权利要求1所述的处理系统，其特征在于，所述螺旋输送机(10)为无轴式螺旋输送机。
10.根据权利要求1所述的处理系统，其特征在于，所述变频控制器(7)为防爆变频控制器。
说明书
一种含油水污泥减量化处理系统
技术领域
本实用新型涉及油田采出水处理中含油水污泥处理技术领域，特别涉及一种含油水污泥减量化处理系统。
背景技术
在油田采出水处理过程中，油田采出水系统中的过滤器、污水沉降罐以及微生物反应池等设备中会产生污泥。为了保障油田采出水处理系统平稳运行及回注水质达标，需要将过滤器、污水沉降罐或微生物反应池等设备中的污泥排出。
在实现本实用新型的过程中，设计人发现现有技术至少存在以下问题：
由上述过滤器、污水沉降罐或微生物反应池等设备中排出的污泥含有油和水并且体积量较大，特别是水含率在99%以上，这就导致在对含油水污泥进行后续处理时运输费用较高，并且处理工艺复杂，给企业带来沉重的负担。
实用新型内容
为解决上述技术问题，本实用新型提供一种能够有效降低含油水污泥含水率以及体积的含油水污泥减量化处理系统。
具体而言，包括以下的技术方案：
一种含油水污泥减量化处理系统，包括：
与油田采出水处理系统排泥管线连接的用于汇集待处理含油水污泥的污泥池;
与所述污泥池连接的污水泵;
与所述污水泵连接的用于脱除所述待处理含油水污泥中的水的污泥脱水机;
与所述污泥脱水机连接的用于输送脱水后得到的污泥的螺旋输送机;
与所述污泥脱水机连接的用于收集从所述待处理含油水污泥中脱除的含油污水的污油回收装置;
与所述污油回收装置连接的液下泵;
以及，
与所述污泥脱水机电连接的用于控制所述污泥脱水机的变频控制器。
进一步地，所述处理系统还包括：与所述污泥脱水机连接的用于向所述污泥脱水机投加絮凝剂的加药装置。
进一步地，所述螺旋输送机还与污泥收集装置连接;所述液下泵还与油田采出水处理系统进水管线连接。
进一步地，所述污水泵与所述污泥脱水机之间、所述污泥脱水机与所述污油回收装置之间、以及所述液下泵和所述油田采出水处理系统进水管线之间均通过输送管线连接;所述加药装置和所述污泥脱水机之间通过加药管线连接。
进一步地，所述污水泵和所述污泥脱水机之间的输送管线上、所述液下泵和所述油田采出水处理系统进水管线之间的输送管线上以及所述加药装置和所述污泥脱水机之间的加药管线上均设置有阀门。
进一步地，所述污水泵和所述污泥脱水机之间的输送管线上还设置有流量计;所述液下泵和所述油田采出水处理系统进水管线之间的输送管线上还设置有单流阀。
进一步地，所述污泥池设置在地面以下，并且所述污泥池上覆盖有盖板。
进一步地，作为优选，所述污泥脱水机为叠螺式污泥脱水机。
进一步地，作为优选，所述螺旋输送机为无轴式螺旋输送机。
进一步地，作为优选，所述变频控制器为防爆变频控制器。
本实用新型实施例提供的技术方案的有益效果是：
本实用新型实施例提供的含油水污泥减量化处理系统中，污泥池与油田采出水处理系统的排泥管线连接，汇集油田采出水处理过程中产生的待处理含油水污泥。污水泵与污泥池连接，将待处理含油水污泥提升至污泥脱水机。利用污泥脱水机脱除待处理含油水污泥中的水，脱水后得到的污泥由螺旋输送机输出，脱除的含油污水进入污油回收装置再由液下泵输出。利用本实用新型实施例提供的处理系统对油田采出水处理系统产生的含油水污泥进行处理后，含油水污泥的含水率以及体积都明显减少，其中含水率能够从99%以上降低至70%以下，体积量能够缩小30倍以上，从而大幅降低含油水污泥后续处理的负担及费用。
