申请日2016.07.22
公开(公告)日2017.02.01
IPC分类号C02F9/04; C02F1/50
摘要
本实用新型提供了一种双筒式 著录项目 全文文本 全文图像 CN205917096U[中文] CN205917096U[英文] 发明名称 --- 一种双筒式污水处理装置 申请号CN201620775296.9 申请日2016.07.22 公开(公告)号CN205917096U 公开(公告)日2017.02.01 IPC分类号C02F9/04; C02F1/50 申请(专利权)人郝雁军; 发明人郝雁军; 优先权号 优先权日 申请人地址河北省石家庄市新华区泰华街539号30栋1单元402号; 申请人邮编050061; CPC分类号 摘要 翻译 本实用新型提供了一种双筒式污水处理装置，包括过滤装置和消毒装置;所述过滤筒固定设置在搅拌筒上;所述筒型过滤罩设置在过滤筒上;所所述电机固定设置在传动箱内壁;所述搅拌叶片固定设置在搅拌轴上;所述污水消毒筒设置在搅拌筒上，污水消毒筒中设置有消毒药水;所述活塞设置在污水消毒筒内部;所述推杆一端固定设置在活塞中，另一端设置在污水消毒筒外侧;本实用新型装置通过启动抽水泵将污水抽入过滤装置过滤;启动电机带动搅拌轴上的搅拌叶片对污水进行搅拌，推动推杆向污水消毒筒中添加消毒液对污水进行消毒;采用过滤筒和污水消毒筒的双筒式污水处理的设计，极大提高了污水处理效率，降低了污水处理成本，结构简单，使用方便。 摘要附图 摘要 翻译 摘要附图 CN205917096U[中文] 权利要求书 1.一种双筒式污水处理装置，包括过滤装置和消毒装置;其特征在于，所述过滤装置包括过滤罩(1)、抽水管(2)、抽水泵(3)、进水管(4)、过滤装置(5)、过滤筒(20)、第一进水孔(21)、倾斜板(22)、第二进水孔(23)和筒型过滤罩(24);所述抽水泵(3)固定设置在搅拌筒(9)上;所述抽水管(2)一端固定设置在抽水泵(3)上，另一端设置在污水中;所述过滤罩(1)固定设置在抽水管(2)上;所述进水管(4)一端固定设置在抽水泵(3)上，另一端设置在过滤装置(5)上;所述过滤筒(20)固定设置在搅拌筒(9)上;所述筒型过滤罩(24)设置在过滤筒(20)上;所述倾斜板(22)焊接在筒型过滤罩(24)内部四周;所述消毒装置包括推杆(6)、活塞(7)、污水消毒筒(8)、搅拌筒(9)、密封圈(10)、第一轴承(11)、传动箱(12)、传动箱支架(13)、出水管(14)、阀门(15)、搅拌轴(16)、搅拌叶片(17)、第二轴承(18)、支撑座(19)、电机(25)、传动轴(26)、第一传动齿轮(27)和第二传动齿轮(28);所述支撑座(19)设置有两个，焊接在搅拌筒(9)下方;所述第二轴承(18)固定设置在搅拌筒(9)内部左侧内壁上;所述第一轴承(11)固定设置在搅拌筒(9)内部右侧内壁上，其上设置有密封圈(10);所述传动箱支架(13)焊接在搅拌筒(9)外侧壁上;所述电机(25)固定设置在传动箱(12)内壁;所述传动轴(26)固定设置在电机(25)上;所述第一传动齿轮(27)固定设置在传动轴(26)上;所述搅拌轴(16)一端设置在传动箱(12)内部，另一端通过第一轴承(11)设置在第二轴承(18)中;所述第二传动齿轮(28)固定设置在搅拌轴(16)上，设置在传动箱(12)内部;所述搅拌叶片(17)固定设置在搅拌轴(16)上;所述污水消毒筒(8)设置在搅拌筒(9)上，污水消毒筒(8)中设置有消毒药水;所述活塞(7)设置在污水消毒筒(8)内部;所述推杆(6)一端固定设置在活塞(7)中，另一端设置在污水消毒筒(8)外侧;所述出水管(14)固定设置在搅拌筒(9)右侧;所述阀门(15)设置在出水管(14)上。 2.根据权利要求1所述的双筒式污水处理装置，其特征在于，所述第二进水孔(23)设置在筒型过滤罩(24)底面上。 3.根据权利要求1所述的双筒式污水处理装置，其特征在于，所述倾斜板(22)上设置有第一进水孔(21)。 4.根据权利要求1所述的双筒式污水处理装置，其特征在于，所述第二传动齿轮(28)与第一传动齿轮(27)相互啮合。 说明书 一种双筒式污水处理装置 技术领域 本实用新型涉及一种污水处理设备，具体是一种双筒式污水处理装置。 背景技术 生活污水主要是城市生活中使用的各种洗涤剂和污水、垃圾、粪便等，多为无毒的无机盐类，生活污水中含氮、磷、硫多，致病细菌多;随着人们生活水平的提高，生活污水排放越来越严重;现有的生活污水处理装置其结构复杂，制造成本高，污水处理效率低。 实用新型内容 本实用新型的目的在于提供一种双筒式污水处理装置，以解决上述背景技术中提出的问题。 为实现上述目的，本实用新型提供如下技术方案： 一种双筒式污水处理装置，包括过滤装置和消毒装置;所述过滤装置包括过滤罩、抽水管、抽水泵、进水管、过滤装置、过滤筒、第一进水孔、倾斜板、第二进水孔和筒型过滤罩;所述抽水泵固定设置在搅拌筒上;所述抽水管一端固定设置在抽水泵上，另一端设置在污水中;所述过滤罩固定设置在抽水管上;所述进水管一端固定设置在抽水泵上，另一端设置在过滤装置上;所述过滤筒固定设置在搅拌筒上;所述筒型过滤罩设置在过滤筒上;所述倾斜板焊接在筒型过滤罩内部四周;所述消毒装置包括推杆、活塞、污水消毒筒、搅拌筒、密封圈、第一轴承、传动箱、传动箱支架、出水管、阀门、搅拌轴、搅拌叶片、第二轴承、支撑座、电机、传动轴、第一传动齿轮和第二传动齿轮;所述支撑座设置有两个，焊接在搅拌筒下方，具有支撑搅拌筒的作用;所述第二轴承固定设置在搅拌筒内部左侧内壁上;所述第一轴承固定设置在搅拌筒内部右侧内壁上，其上设置有密封圈;所述传动箱支架焊接在搅拌筒外侧壁上，具有支撑传动箱的作用;所述电机固定设置在传动箱内壁;所述传动轴固定设置在电机上;所述第一传动齿轮固定设置在传动轴上;所述搅拌轴一端设置在传动箱内部，另一端通过第一轴承设置在第二轴承中;所述第二传动齿轮固定设置在搅拌轴上，设置在传动箱内部;所述搅拌叶片固定设置在搅拌轴上;所述污水消毒筒设置在搅拌筒上，污水消毒筒中设置有消毒药水;所述活塞设置在污水消毒筒内部;所述推杆一端固定设置在活塞中，另一端设置在污水消毒筒外侧;所述出水管固定设置在搅拌筒右侧;所述阀门设置在出水管上。 作为本实用新型进一步的方案：所述第二进水孔设置在筒型过滤罩底面上。 作为本实用新型进一步的方案：所述倾斜板上设置有第一进水孔。 作为本实用新型再进一步的方案：所述第二传动齿轮与第一传动齿轮相互啮合。 与现有技术相比，本实用新型的有益效果是： 本实用新型装置通过启动抽水泵通过抽水管和进水管将污水抽入过滤装置过滤，过滤后的污水进入消毒装置中;启动电机带动搅拌轴上的搅拌叶片对污水进行搅拌，推动推杆向污水消毒筒中添加消毒液对污水进行消毒，消毒后打开阀门使消毒后的污水通过出水管排出;采用过滤筒和污水消毒筒的双筒式污水处理的设计，极大提高了污水处理效率，降低了污水处理成本，结构简单，使用方便。 处理装置，包括过滤装置和消毒装置;所述过滤筒固定设置在搅拌筒上;所述筒型过滤罩设置在过滤筒上;所所述电机固定设置在传动箱内壁;所述搅拌叶片固定设置在搅拌轴上;所述污水消毒筒设置在搅拌筒上，污水消毒筒中设置有消毒药水;所述活塞设置在污水消毒筒内部;所述推杆一端固定设置在活塞中，另一端设置在污水消毒筒外侧;本实用新型装置通过启动抽水泵将污水抽入过滤装置过滤;启动电机带动搅拌轴上的搅拌叶片对污水进行搅拌，推动推杆向污水消毒筒中添加消毒液对污水进行消毒;采用过滤筒和污水消毒筒的双筒式污水处理的设计，极大提高了污水处理效率，降低了污水处理成本，结构简单，使用方便。
权利要求书
1.一种双筒式污水处理装置，包括过滤装置和消毒装置;其特征在于，所述过滤装置包括过滤罩(1)、抽水管(2)、抽水泵(3)、进水管(4)、过滤装置(5)、过滤筒(20)、第一进水孔(21)、倾斜板(22)、第二进水孔(23)和筒型过滤罩(24);所述抽水泵(3)固定设置在搅拌筒(9)上;所述抽水管(2)一端固定设置在抽水泵(3)上，另一端设置在污水中;所述过滤罩(1)固定设置在抽水管(2)上;所述进水管(4)一端固定设置在抽水泵(3)上，另一端设置在过滤装置(5)上;所述过滤筒(20)固定设置在搅拌筒(9)上;所述筒型过滤罩(24)设置在过滤筒(20)上;所述倾斜板(22)焊接在筒型过滤罩(24)内部四周;所述消毒装置包括推杆(6)、活塞(7)、污水消毒筒(8)、搅拌筒(9)、密封圈(10)、第一轴承(11)、传动箱(12)、传动箱支架(13)、出水管(14)、阀门(15)、搅拌轴(16)、搅拌叶片(17)、第二轴承(18)、支撑座(19)、电机(25)、传动轴(26)、第一传动齿轮(27)和第二传动齿轮(28);所述支撑座(19)设置有两个，焊接在搅拌筒(9)下方;所述第二轴承(18)固定设置在搅拌筒(9)内部左侧内壁上;所述第一轴承(11)固定设置在搅拌筒(9)内部右侧内壁上，其上设置有密封圈(10);所述传动箱支架(13)焊接在搅拌筒(9)外侧壁上;所述电机(25)固定设置在传动箱(12)内壁;所述传动轴(26)固定设置在电机(25)上;所述第一传动齿轮(27)固定设置在传动轴(26)上;所述搅拌轴(16)一端设置在传动箱(12)内部，另一端通过第一轴承(11)设置在第二轴承(18)中;所述第二传动齿轮(28)固定设置在搅拌轴(16)上，设置在传动箱(12)内部;所述搅拌叶片(17)固定设置在搅拌轴(16)上;所述污水消毒筒(8)设置在搅拌筒(9)上，污水消毒筒(8)中设置有消毒药水;所述活塞(7)设置在污水消毒筒(8)内部;所述推杆(6)一端固定设置在活塞(7)中，另一端设置在污水消毒筒(8)外侧;所述出水管(14)固定设置在搅拌筒(9)右侧;所述阀门(15)设置在出水管(14)上。
2.根据权利要求1所述的双筒式污水处理装置，其特征在于，所述第二进水孔(23)设置在筒型过滤罩(24)底面上。
3.根据权利要求1所述的双筒式污水处理装置，其特征在于，所述倾斜板(22)上设置有第一进水孔(21)。
4.根据权利要求1所述的双筒式污水处理装置，其特征在于，所述第二传动齿轮(28)与第一传动齿轮(27)相互啮合。
说明书
一种双筒式污水处理装置
技术领域
本实用新型涉及一种污水处理设备，具体是一种双筒式污水处理装置。
背景技术
生活污水主要是城市生活中使用的各种洗涤剂和污水、垃圾、粪便等，多为无毒的无机盐类，生活污水中含氮、磷、硫多，致病细菌多;随着人们生活水平的提高，生活污水排放越来越严重;现有的生活污水处理装置其结构复杂，制造成本高，污水处理效率低。
实用新型内容
本实用新型的目的在于提供一种双筒式污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

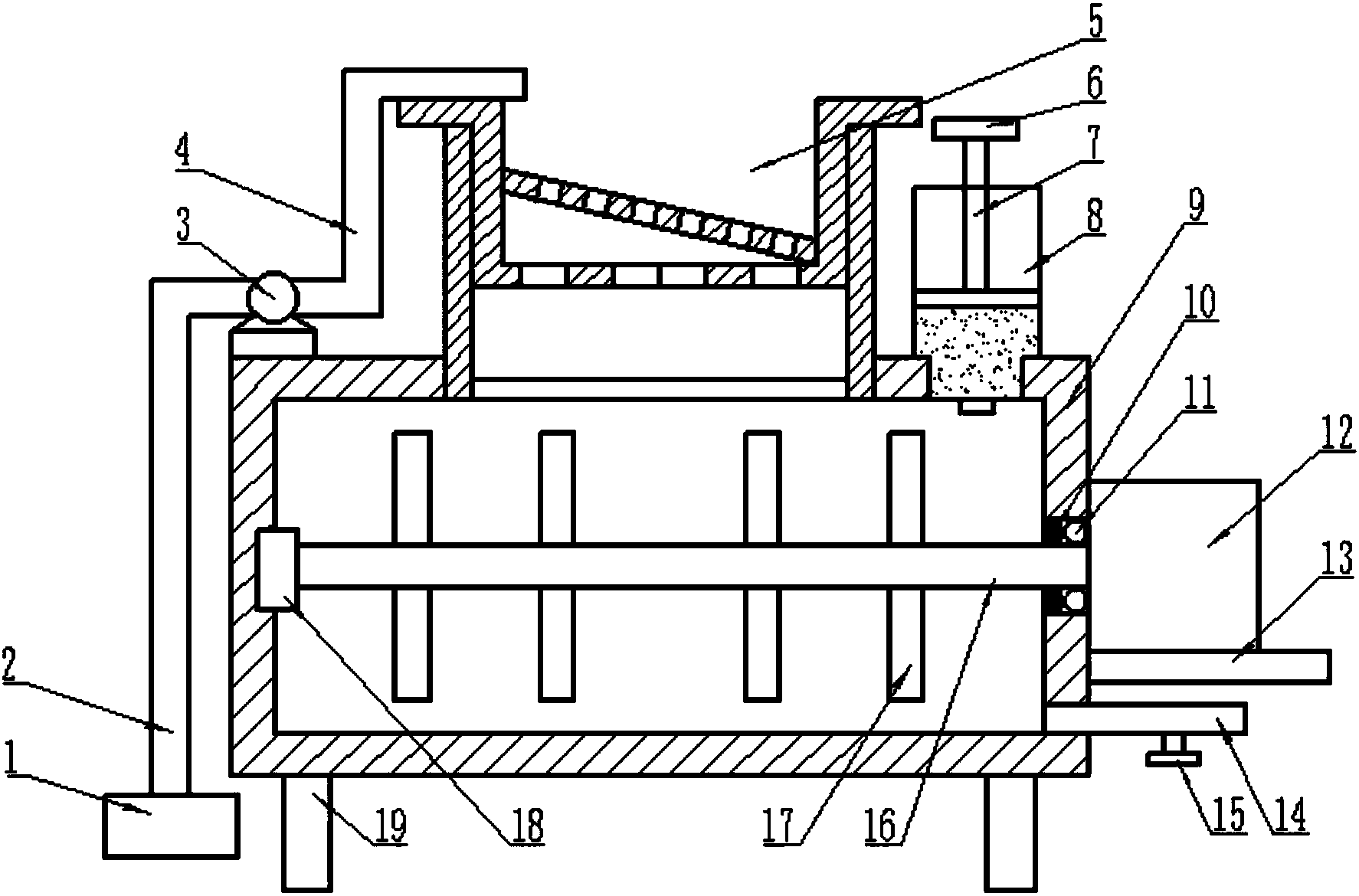

一种双筒式污水处理装置，包括过滤装置和消毒装置;所述过滤装置包括过滤罩、抽水管、抽水泵、进水管、过滤装置、过滤筒、第一进水孔、倾斜板、第二进水孔和筒型过滤罩;所述抽水泵固定设置在搅拌筒上;所述抽水管一端固定设置在抽水泵上，另一端设置在污水中;所述过滤罩固定设置在抽水管上;所述进水管一端固定设置在抽水泵上，另一端设置在过滤装置上;所述过滤筒固定设置在搅拌筒上;所述筒型过滤罩设置在过滤筒上;所述倾斜板焊接在筒型过滤罩内部四周;所述消毒装置包括推杆、活塞、污水消毒筒、搅拌筒、密封圈、第一轴承、传动箱、传动箱支架、出水管、阀门、搅拌轴、搅拌叶片、第二轴承、支撑座、电机、传动轴、第一传动齿轮和第二传动齿轮;所述支撑座设置有两个，焊接在搅拌筒下方，具有支撑搅拌筒的作用;所述第二轴承固定设置在搅拌筒内部左侧内壁上;所述第一轴承固定设置在搅拌筒内部右侧内壁上，其上设置有密封圈;所述传动箱支架焊接在搅拌筒外侧壁上，具有支撑传动箱的作用;所述电机固定设置在传动箱内壁;所述传动轴固定设置在电机上;所述第一传动齿轮固定设置在传动轴上;所述搅拌轴一端设置在传动箱内部，另一端通过第一轴承设置在第二轴承中;所述第二传动齿轮固定设置在搅拌轴上，设置在传动箱内部;所述搅拌叶片固定设置在搅拌轴上;所述污水消毒筒设置在搅拌筒上，污水消毒筒中设置有消毒药水;所述活塞设置在污水消毒筒内部;所述推杆一端固定设置在活塞中，另一端设置在污水消毒筒外侧;所述出水管固定设置在搅拌筒右侧;所述阀门设置在出水管上。
作为本实用新型进一步的方案：所述第二进水孔设置在筒型过滤罩底面上。
作为本实用新型进一步的方案：所述倾斜板上设置有第一进水孔。
作为本实用新型再进一步的方案：所述第二传动齿轮与第一传动齿轮相互啮合。
与现有技术相比，本实用新型的有益效果是：
本实用新型装置通过启动抽水泵通过抽水管和进水管将污水抽入过滤装置过滤，过滤后的污水进入消毒装置中;启动电机带动搅拌轴上的搅拌叶片对污水进行搅拌，推动推杆向污水消毒筒中添加消毒液对污水进行消毒，消毒后打开阀门使消毒后的污水通过出水管排出;采用过滤筒和污水消毒筒的双筒式污水处理的设计，极大提高了污水处理效率，降低了污水处理成本，结构简单，使用方便。
