申请日2016.07.22
公开(公告)日2017.02.15
IPC分类号E03F5/22
摘要
本实用新型公开了一种一体式污水提升器，它涉及污水提升装置领域，第一耦合件和第二耦合件的另一端均与止回阀的一端连接，且连接处设置有第三法兰密封垫片，止回阀的另一端与第一法兰的一端连接，且连接处设置有第四法兰密封垫片，第一法兰的另一端通过第一内管件与弯管的一端连接，弯管的另一端与第二内接管的一端连接，两个第二内接管的另一端分别与三通管的两端固定连接，箱体的上方一侧内安装有浮球和穿线块。它采用蓄水、提升、排放的原理，有效的解决了污水直接排放到地下造成环境污染的问题，主要运用于污水处理行业，可用于地下室、淋浴、洗手盆、洗衣机等污水的收集和提升，也可用于空调冷凝水的收集和提升。
权利要求书

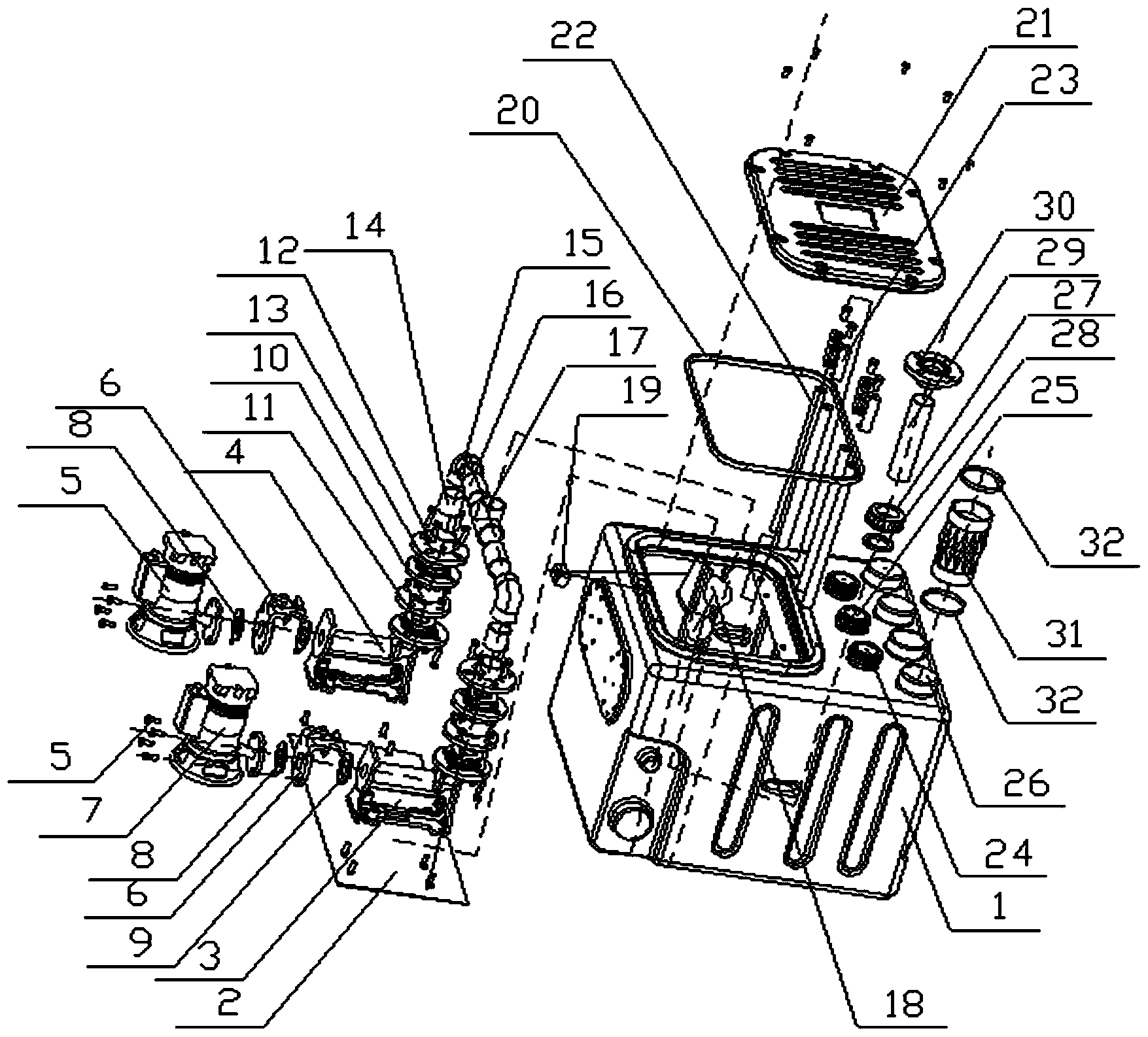

1.一种一体式污水提升器，其特征在于：它包含箱体(1)、底板(2)、第一耦合件(3)、第二耦合件(4)、螺栓(5)、耦合挂件(6)、水泵(7)、第一法兰密封垫片(8)、第二法兰密封垫片(9)、止回阀(10)、第三法兰密封垫片(11)、第一法兰(12)、第四法兰密封垫片(13)、第一内管件(14)、弯管(15)、第二内接管(16)、三通管(17)、浮球(18)、穿线块(19)、条带密封圈(20)、箱盖(21)、耦杆(22)、水泵拆卸转动开关(23)、排气口(24)、出水口(25)、预留进水口(26)、出口密封盖(27)、出水口密封圈(28)、PP引流管道(29)、第二法兰(30)、橡胶套筒(31)、卡箍件(32)，箱体(1)的内部底面置有底板(2)，底板(2)上设置有第一耦合件(3)和第二耦合件(4)，且第一耦合件(3)和第二耦合件(4)均通过数个螺栓(5)与底板(2)固定连接，第一耦合件(3)和第二耦合件(4)的一端均通过耦合挂件(6)与水泵(7)连接，并通过数个螺栓(5)固定，第一耦合件(3)和第二耦合件(4)与耦合挂件(6)之间均设置有第一法兰密封垫片(8)，耦合挂件(6)与水泵(7)之间设置有第二法兰密封垫片(9)，第一耦合件(3)和第二耦合件(4)的另一端均与止回阀(10)的一端连接，且连接处设置有第三法兰密封垫片(11)，止回阀(10)的另一端与第一法兰(12)的一端连接，且连接处设置有第四法兰密封垫片(13)，第一法兰(12)的另一端通过第一内管件(14)与弯管(15)的一端连接，弯管(15)的另一端与第二内接管(16)的一端连接，两个第二内接管(16)的另一端分别与三通管(17)的两端固定连接，箱体(1)的上方一侧内安装有浮球(18)和穿线块(19)，箱体(1)的上方一侧开口边缘处设置有条带密封圈(20)，箱盖(21)设置在箱体(1)的上方一侧开口处，并通过数个螺栓(5)固定连接，箱体(1)的内部安装有数根耦杆(22)和数个水泵拆卸转动开关(23)，且数个水泵拆卸转动开关(23)通过数个螺栓和螺母与数根耦杆(22)固定连接，箱体(1)的上方另一侧上设置有排气口(24)、出水口(25)和数个预留进水口(26)，其中出水口(25)上设置有出口密封盖(27)，出口密封盖(27)与出水口(25)之间设置有出水口密封圈(28)，PP引流管道(29)的一端穿过出口密封盖(27)设置在出水口(25)内，PP引流管道(29)的另一端与第二法兰(30)固定连接，数个预留进水口(26)内均设置有橡胶套筒(31)，且橡胶套筒(31)的上下两端均设置有卡箍件(32)。
2.根据权利要求1所述的一种一体式污水提升器，其特征在于：所述的箱体(1)的左右两侧面上均设置有小口径进水口(1-1)、普通进水口(1-2)和握扣(1-3)，箱体(1)的前后两侧面上分别设置有法兰大口径进水口(1-4)和双联法兰大口径进水口(1-5)，其中普通进水口(1-2)采用标准管道大小设计，握扣(1-3)采用人体工程学设计，法兰大口径进水口(1-4)采用单法兰连接设计。
3.根据权利要求1所述的一种一体式污水提升器，其特征在于：所述的箱体(1)采用进口PE材料制成。
说明书
一种一体式污水提升器
技术领域
本实用新型涉及一种一体式污水提升器，属于污水提升装置技术领域。
背景技术
污水提升装置是将排污泵和集水箱、控制装置，以及相关的管件阀门组成了一套系统，用于提升和输送低于下水道或者远离市政管网的废污水,可以有效的解决或者避免传统集水坑存在的问题;别墅区地下室大都配备别墅型污水提升器，目前在大多数的普通住宅为了增加使用面积房产公司在设计时大多也设计地下室，这样一来，与其叫做别墅污水提升器不如叫做家庭污水提升器或者家用污水提升器。
最初国内的地下室排水都是在地下室设计一个水泥砖砌的集水坑，卫生间污水、浴室污水和洗面台污水通过管道同层排放到集水坑内，在水坑内安装两台潜水泵，这就是人们通常所说的一坑两泵地下 污水排放方式，双泵交替工作保证排污的可靠性，但是这种工作方式做大的缺点就是要定时清掏和异味，地下室本身无窗，异味根本无法排出，异味使地下室无法正常使用，而且定时清掏也是此种地下排水方式致命的缺点。
发明内容
针对上述问题，本实用新型要解决的技术问题是提供一种一体式污水提升器。
本实用新型的一种一体式污水提升器，它包含箱体、底板、第一耦合件、第二耦合件、螺栓、耦合挂件、水泵、第一法兰密封垫片、第二法兰密封垫片、止回阀、第三法兰密封垫片、第一法兰、第四法兰密封垫片、第一内管件、弯管、第二内接管、三通管、浮球、穿线块、条带密封圈、箱盖、耦杆、水泵拆卸转动开关、排气口、出水口、预留进水口、出口密封盖、出水口密封圈、PP引流管道、第二法兰、橡胶套筒、卡箍件，箱体的内部底面置有底板，底板上设置有第一耦合件和第二耦合件，且第一耦合件和第二耦合件均通过数个螺栓与底板固定连接，第一耦合件和第二耦合件的一端均通过耦合挂件与水泵连接，并通过数个螺栓固定，第一耦合件和第二耦合件与耦合挂件之间均设置有第一法兰密封垫片，耦合挂件与水泵之间设置有第二法兰密封垫片，第一耦合件和第二耦合件的另一端均与止回阀的一端连接，且连接处设置有第三法兰密封垫片，止回阀的另一端与第一法兰的一端连接，且连接处设置有第四法兰密封垫片，第一法兰的另一端通过第一内管件与弯管的一端连接，弯管的另一端与第二内接管的一端连接，两个第二内接管的另一端分别与三通管的两端固定连接，箱体的上方一侧内安装有浮球和穿线块，箱体的上方一侧开口边缘处设置有条带密封圈，箱盖设置在箱体的上方一侧开口处，并通过数个螺栓固定连接，箱体的内部安装有数根耦杆和数个水泵拆卸转动开关，且数个水泵拆卸转动开关通过数个螺栓和螺母与数根耦杆固定连接，箱体的上方另一侧上设置有排气口、出水口和数个预留进水口，其中出水口上设置有出口密封盖，出口密封盖与出水口之间设置有出水口密封圈，PP引流管道的一端穿过出口密封盖设置在出水口内，PP引流管道的另一端与第二法兰固定连接，数个预留进水口内均设置有橡胶套筒，且橡胶套筒的上下两端均设置有卡箍件。
作为优选，所述的箱体的左右两侧面上均设置有小口径进水口、普通进水口和握扣，箱体的前后两侧面上分别设置有法兰大口径进水口和双联法兰大口径进水口，其中小口径进水口主要用于连接小型管道;普通进水口采用标准管道大小设计，主要用于连接污水源管道;握扣采用人体工程学设计，触感光滑舒适，用于污水箱的搬运;法兰大口径进水口采用单法兰连接设计，密封圈防漏耐压，主要用于大口径管道连接;双联法兰大口径进水口适用于多个大口径法兰同时连接，使箱体最大程度利用。
作为优选，所述的箱体采用进口PE材料制成，坚固耐用，防腐蚀防漏，主要用于装载污水。
作为优选，所述的排气口主要防止污水箱内存在膨胀气体，当气压过大时排出气体。
作为优选，所述的出水口主要用于污水提升后排出。
作为优选，所述的预留进水口主要用于建筑内多管路的复杂状况，用于连接多个污水管。
本实用新型的有益效果：它采用蓄水、提升、排放的原理，有效的解决了污水直接排放到地下造成环境污染的问题，主要运用于污水处理行业，可用于地下室、淋浴、洗手盆、洗衣机等污水的收集和提升，也可用于空调冷凝水的收集和提升。
