申请日2016.07.22
公开(公告)日2017.02.15
IPC分类号C02F1/78; C02F1/32
摘要
本实用新型公开了一种可消毒的污水处理装置，包括污水处理室、紫外线杀菌灯、臭氧发生器和臭氧输送管，所述污水处理室的两侧内壁上设有灯板，所述紫外线杀菌灯安装在灯板上，所述灯板上设置有防水灯罩，所述污水处理室的顶部设有电机，所述电机通过转轴与设置在污水处理室内部的臭氧筒连接，所述臭氧筒的表面设有气嘴，所述臭氧发生器设置在污水处理室的底部，所述臭氧输送管的一端与臭氧发生器连接，另一端通过轴套与臭氧筒转动连接。通过臭氧发生器生成臭氧输送至臭氧筒，通过电机带动臭氧筒转动，臭氧从臭氧筒上的气嘴喷出向各个方向扩散，可以充分的与污水进行反应，再配合紫外线杀菌灯对污水进行杀菌消毒，可以达到优异的消毒处理效果。
权利要求书

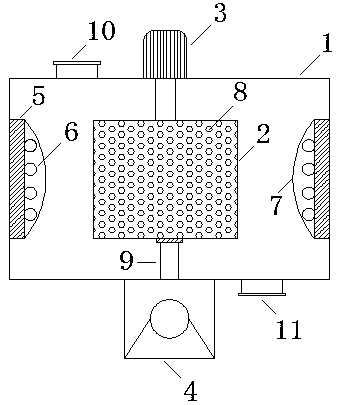

1.一种可消毒的污水处理装置，包括污水处理室(1)、紫外线杀菌灯(6)、臭氧发生器(4)和臭氧输送管(9)，其特征在于：所述污水处理室(1)的两侧内壁上设有灯板(5)，所述紫外线杀菌灯(6)安装在灯板(5)上，所述灯板(5)上设置有防水灯罩(7)，所述污水处理室(1)的顶部设有电机(3)，所述电机(3)通过转轴与设置在污水处理室(1)内部的臭氧筒(2)连接，所述臭氧筒(2)的表面设有气嘴(8)，所述臭氧发生器(4)设置在污水处理室(1)的底部，所述臭氧输送管(9)的一端与臭氧发生器(4)连接，另一端通过轴套与臭氧筒(2)转动连接。
2.根据权利要求1所述的一种可消毒的污水处理装置，其特征在于：所述污水处理室(1)的顶部左侧设有污水进口(10)，底部右侧设有处理水出口(11)。
3.根据权利要求1所述的一种可消毒的污水处理装置，其特征在于：所述紫外线杀菌灯(6)呈等间距设置。
说明书
一种可消毒的污水处理装置
技术领域
本实用新型属于污水处理技术领域，具体涉及一种可消毒的污水处理装置。
背景技术
随着中国经济的快速发展，各行各业对水的需求量是越来越大，导致产生了大量的污水。如果这些污水得不到有效的处理，将会造成巨大的水资源污染，影响人们的生活用水。目前的污水处理器多种多样，基本上满足了污水的处理需求，但是存在着污水处理不完全，处理后的污水不达标的问题。为此提出一种可消毒的污水处理装置。
实用新型内容
本实用新型的目的在于提供一种可消毒的污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种可消毒的污水处理装置，包括污水处理室、紫外线杀菌灯、臭氧发生器和臭氧输送管，所述污水处理室的两侧内壁上设有灯板，所述紫外线杀菌灯安装在灯板上，所述灯板上设置有防水灯罩，所述污水处理室的顶部设有电机，所述电机通过转轴与设置在污水处理室内部的臭氧筒连接，所述臭氧筒的表面设有气嘴，所述臭氧发生器设置在污水处理室的底部，所述臭氧输送管的一端与臭氧发生器连接，另一端通过轴套与臭氧筒转动连接。
优选的，所述污水处理室的顶部左侧设有污水进口，底部右侧设有处理水出口。
优选的，所述紫外线杀菌灯呈等间距设置。
本实用新型的技术效果和优点：该可消毒的污水处理装置，污水进入污水处理室，通过臭氧发生器生成臭氧输送至臭氧筒，通过电机带动臭氧筒转动，臭氧从臭氧筒上的气嘴喷出向各个方向扩散，可以充分的与污水进行反应，再配合紫外线杀菌灯对污水进行杀菌消毒，可以达到优异的消毒处理效果，保证处理后水体的质量。
