申请日2016.07.22
公开(公告)日2017.02.08
IPC分类号C02F1/52; B01F7/18; B01F15/00
摘要
本实用新型公开了一种易于清理的污水处理设备，所述壳体的上端面中间设有搅拌电机，所述搅拌电机的转轴上固定连接有搅拌杆，所述搅拌杆上水平设有搅拌浆，所述污水进口和药剂进口与壳体的上端面连接处均设有升降电机，所述升降电机的内侧设有支杆，所述支杆上设有滚轮，所述升降电机的转轮与滚轮之间设有升降齿条，所述升降齿条的下端焊接有圆形支架，所述圆形支架的外表面设有壳体刷，所述壳体的底部设有出水口。该污水处理设备，搅拌电机、搅拌杆和搅拌浆的设置，使污水处理效果更好，升降电机的设置，用于带动升降齿条上下移动，支杆和滚轮的设置，用于支撑升降齿条，壳体刷的设置，可以很方便的刷壳体的内壁，非常实用。
权利要求书

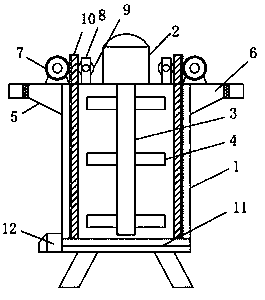

1.一种易于清理的污水处理设备，包括壳体(1)，其特征在于：所述壳体(1)的上端面中间设有搅拌电机(2)，所述搅拌电机(2)的转轴上固定连接有搅拌杆(3)，所述搅拌杆(3)上水平设有搅拌浆(4)，所述壳体(1)的上端面左右两侧分别焊接有污水进口(5)和药剂进口(6)，所述污水进口(5)和药剂进口(6)与壳体(1)的上端面连接处均设有升降电机(7)，所述升降电机(7)的内侧设有支杆(8)，所述支杆(8)上设有滚轮(9)，所述升降电机(7)的转轮与滚轮(9)之间设有升降齿条(10)，所述升降齿条(10)与升降电机(7)的转轮相互啮合，所述升降齿条(10)的下端焊接有圆形支架(11)，所述圆形支架(11)的外表面设有壳体刷(13)，所述壳体(1)的底部设有出水口(12)。
2.根据权利要求1所述的一种易于清理的污水处理设备，其特征在于：所述滚轮(9)的与升降齿条(10)的接触面上设有增加摩擦力的防滑橡胶层。
3.根据权利要求1所述的一种易于清理的污水处理设备，其特征在于：所述污水进口(5)和药剂进口(6)上均设有滤网。
说明书
一种易于清理的污水处理设备
技术领域
本实用新型属于污水处理设备技术领域，具体涉及一种易于清理的污水处理设备。
背景技术
伴随我国城市化快速发展，城市生活污水排放量呈快速增长。在《中国2020年城市生活污水排放量预测及淡水资源财富GDP指标的建立》一文中曾警告性预测，2020年我国城市生活污水排放量将达到41024×1010t，环境压力将会很大。国家高度重视污水处理与排放，在“十二五”规划中明确指出，大力提高城镇生活污水和垃圾处理能力，到2015年，城市污水处理率和生活垃圾无害化处理率分别达到85%和80%。自1998年起城市生活污水排放量超过工业废水排放量起，城市污水处理事业迅速发展，截止2011年第三季度底，我国已建污水处理厂3078座，污水处理总能力达1.36亿吨/天，实际处理能力约为1.1亿吨/天。
絮凝搅拌是污水处理的重要方法之一，在生活饮用水、工业用水、工业废水及生活污水的处理中都有广泛的应用，污水搅拌机适用于推进搅拌含有悬浮物的污水、稀泥浆、工业过程液体等，加强搅拌功能，防止污泥沉淀，是市政和工业污水处理工艺流程上的重要设备。一般搅拌过程中会有部分杂物附着在搅拌桶的内壁上，久而久之会影响搅拌处理污水的效果。
实用新型内容
本实用新型的目的在于提供一种易于清理的污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种易于清理的污水处理设备，包括壳体，所述壳体的上端面中间设有搅拌电机，所述搅拌电机的转轴上固定连接有搅拌杆，所述搅拌杆上水平设有搅拌浆，所述壳体的上端面左右两侧分别焊接有污水进口和药剂进口，所述污水进口和药剂进口与壳体的上端面连接处均设有升降电机，所述升降电机的内侧设有支杆，所述支杆上设有滚轮，所述升降电机的转轮与滚轮之间设有升降齿条，所述升降齿条与升降电机的转轮相互啮合，所述升降齿条的下端焊接有圆形支架，所述圆形支架的外表面设有壳体刷，所述壳体的底部设有出水口。
优选的，所述滚轮的与升降齿条的接触面上设有增加摩擦力的防滑橡胶层。
优选的，所述污水进口和药剂进口上均设有滤网。
本实用新型的技术效果和优点：该易于清理的污水处理设备，结构新颖，设计合理，搅拌电机、搅拌杆和搅拌浆的设置，可以在污水处理过程中将污水与药剂充分混合，使污水处理效果更好，升降电机的设置，用于带动升降齿条上下移动，支杆和滚轮的设置，用于支撑升降齿条，壳体刷的设置，可以很方便的刷壳体的内壁，非常实用。
