申请日2016.07.22
公开(公告)日2017.02.15
IPC分类号E03F5/22
摘要
本实用新型公开了一种新型的一体式污水提升器，它涉及污水提升装置领域，橡胶套管的上下两端分别设置有卡箍件，排气口的内部安装有外丝接头、内丝接头、PP排气管道，其中内丝接头的一端与外丝接头的一端固定连接，内丝接头的另一端与PP排气管道的一端固定连接，预留进水口设置有出水密封盖，出水密封盖与预留进水口的连接处设置有出水口密封圈，出水密封盖内设置有引流管道，引流管道的上端连接有法兰。它采用蓄水、提升、排放的原理，有效的解决了污水直接排放到地下造成环境污染的问题，主要运用于污水处理行业，可用于地下室、淋浴、洗手盆、洗衣机等污水的收集和提升，也可用于空调冷凝水的收集和提升。
权利要求书

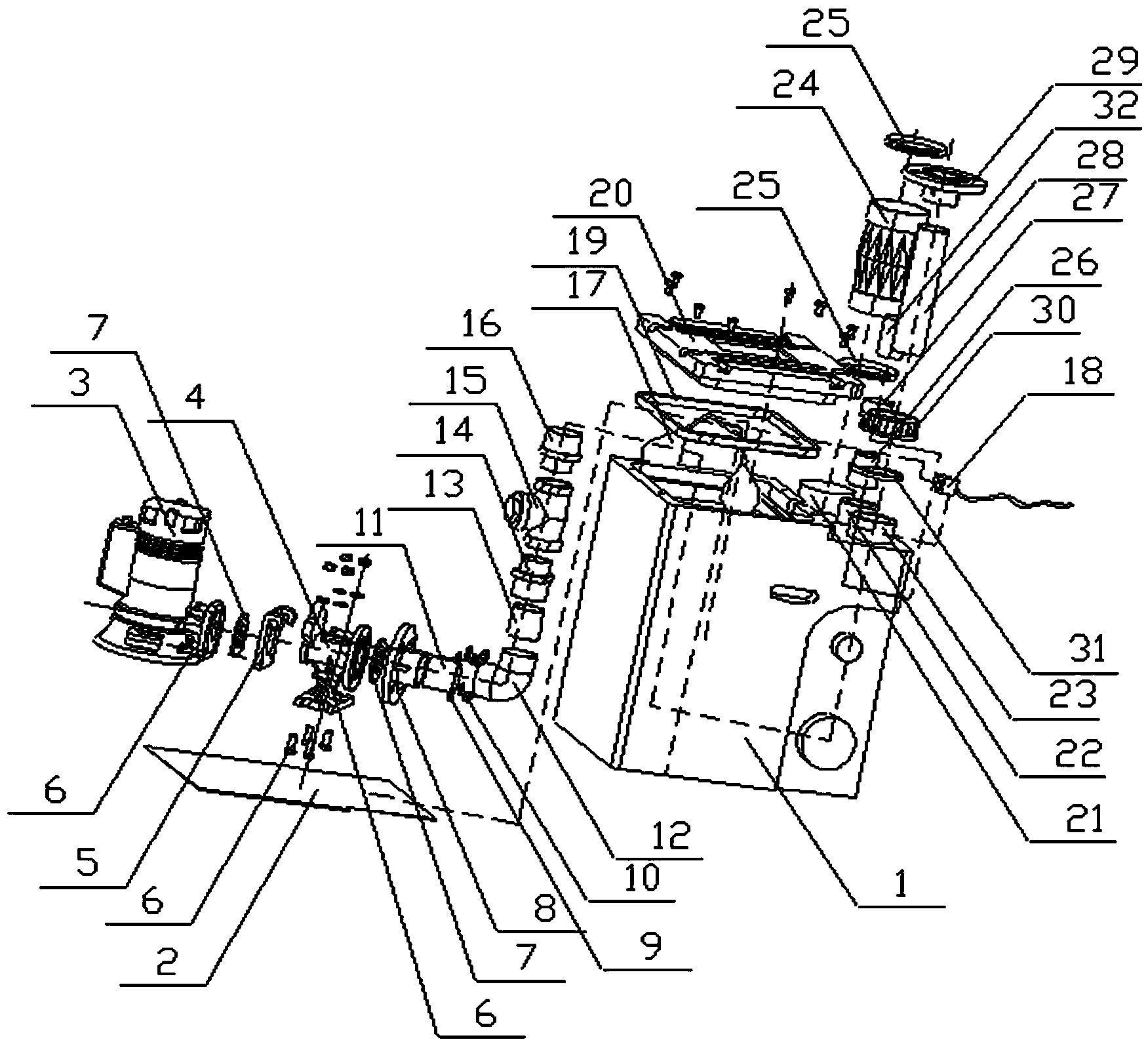

1.一种新型的一体式污水提升器，其特征在于：它包含箱体(1)、底板(2)、水泵(3)、耦合件(4)、耦合挂件(5)、螺栓(6)、法兰密封垫片(7)、法兰(8)、平垫圈(9)、螺母(10)、第一内接管(11)、弯管(12)、第二内接管(13)、第一大号外丝接头(14)、止回阀(15)、第二大号外丝接头(16)、浮球(17)、穿线块(18)、条带密封圈(19)、箱盖(20)、出水口(21)、排气口(22)、预留进水口(23)、橡胶套管(24)、卡箍件(25)、外丝接头(26)、内丝接头(27)、引流管道(28)、法兰(29)、出水密封盖(30)、出水口密封圈(31)、PP排气管道(32)，箱体(1)的内部底面设置有底板(2)，水泵(3)安装在底板(2)上，耦合件(4)的一侧安装有耦合挂件(5)，耦合挂件(5)与水泵(3)的一端通过数个螺栓(6)固定连接，且耦合挂件(5)与水泵(3)之间设置有法兰密封垫片(7)，耦合件(4)的下方通过数个螺栓(6)与底板(2)固定链接，耦合件(4)的另一侧与法兰(8)的一侧通过数个螺栓(6)、平垫圈(9)和螺母(10)固定连接，耦合件(4)的另一侧与法兰(8)之间设置有法兰密封垫片(7)，法兰(8)的另一侧通过第一内接管(11)与弯管(12)的一端固定连接，弯管(12)的另一端通过第二内接管(13)与第一大号外丝接头(14)的一端固定连接，第一大号外丝接头(14)的另一端与止回阀(15)的一端固定连接，止回阀(15)的另一端与第二大号外丝接头(16)的一端固定连接，箱体(1)的上方一侧内设置有浮球(17)和穿线块(18)，箱体(1)的上方一侧内边缘设置有条带密封圈(19)，箱体(1)的上方一侧设置有箱盖(20)，且箱盖(20)通过数个螺丝与箱体(1)的上方一侧固定连接，箱体(1)的上方另一侧设置有出水口(21)、排气口(22)和预留进水口(23)，其中出水口(21)的内部安装有橡胶套管(24)，橡胶套管(24)的上下两端分别设置有卡箍件(25)，排气口(22)的内部安装有外丝接头(26)、内丝接头(27)、PP排气管道(32)，其中内丝接头(27)的一端与外丝接头(26)的一端固定连接，内丝接头(27)的另一端与PP排气管道(32)的一端固定连接，预留进水口(23)设置有出水密封盖(30)，出水密封盖(30)与预留进水口(23)的连接处设置有出水口密封圈(31)，出水密封盖(30)内设置有引流管道(28)，引流管道(28)的上端连接有法兰(29)。
2.根据权利要求1所述的一种新型的一体式污水提升器，其特征在于：所述的箱体(1)的两侧面上均设置有小口径进水口(1-1)、普通进水口(1-2)和握扣(1-3)，其中普通进水口(1-2)采用标准管道大小设计，握扣(1-3)采用人体工程学设计。
3.根据权利要求1所述的一种新型的一体式污水提升器，其特征在于：所述的箱体(1)采用进口PE材料制成。
4.根据权利要求1所述的一种新型的一体式污水提升器，其特征在于：所述的水泵(3)采用旋流式切割排污泵。
说明书
一种新型的一体式污水提升器
技术领域
本实用新型涉及一种新型的一体式污水提升器，属于污水提升装置技术领域。
背景技术
污水提升装置是将排污泵和集水箱、控制装置，以及相关的管件阀门组成了一套系统，用于提升和输送低于下水道或者远离市政管网的废污水,可以有效的解决或者避免传统集水坑存在的问题;别墅区地下室大都配备别墅型污水提升器，目前在大多数的普通住宅为了增加使用面积房产公司在设计时大多也设计地下室，这样一来，与其叫做别墅污水提升器不如叫做家庭污水提升器或者家用污水提升器。
最初国内的地下室排水都是在地下室设计一个水泥砖砌的集水坑，卫生间污水、浴室污水和洗面台污水通过管道同层排放到集水坑内，在水坑内安装两台潜水泵，这就是人们通常所说的一坑两泵地下 污水排放方式，双泵交替工作保证排污的可靠性，但是这种工作方式做大的缺点就是要定时清掏和异味，地下室本身无窗，异味根本无法排出，异味使地下室无法正常使用，而且定时清掏也是此种地下排水方式致命的缺点。
发明内容
针对上述问题，本实用新型要解决的技术问题是提供一种新型的一体式污水提升器。
本实用新型的一种新型的一体式污水提升器，它包含箱体、底板、水泵、耦合件、耦合挂件、螺栓、法兰密封垫片、法兰、平垫圈、螺母、第一内接管、弯管、第二内接管、第一大号外丝接头、止回阀、第二大号外丝接头、浮球、穿线块、条带密封圈、箱盖、出水口、排气口、预留进水口、橡胶套管、卡箍件、外丝接头、内丝接头、引流管道、法兰、出水密封盖、出水口密封圈、PP排气管道，箱体的内部底面设置有底板，水泵安装在底板上，耦合件的一侧安装有耦合挂件，耦合挂件与水泵的一端通过数个螺栓固定连接，且耦合挂件与水泵之间设置有法兰密封垫片，耦合件的下方通过数个螺栓与底板固定链接，耦合件的另一侧与法兰的一侧通过数个螺栓、平垫圈和螺母固定连接，耦合件的另一侧与法兰之间设置有法兰密封垫片，法兰的另一侧通过第一内接管与弯管的一端固定连接，弯管的另一端通过第二内接管与第一大号外丝接头的一端固定连接，第一大号外丝接头的另一端与止回阀的一端固定连接，止回阀的另一端与第二大号外丝接头的一端固定连接，箱体的上方一侧内设置有浮球和穿线块，箱体的上方一侧内边缘设置有条带密封圈，箱体的上方一侧设置有箱盖，且箱盖通过数个螺丝与箱体的上方一侧固定连接，箱体的上方另一侧设置有出水口、排气口和预留进水口，其中出水口的内部安装有橡胶套管，橡胶套管的上下两端分别设置有卡箍件，排气口的内部安装有外丝接头、内丝接头、PP排气管道，其中内丝接头的一端与外丝接头的一端固定连接，内丝接头的另一端与PP排气管道的一端固定连接，预留进水口设置有出水密封盖，出水密封盖与预留进水口的连接处设置有出水口密封圈，出水密封盖内设置有引流管道，引流管道的上端连接有法兰。
作为优选，所述的箱体的两侧面上均设置有小口径进水口、普通进水口和握扣，其中小口径进水口主要用于连接小型管道，普通进水口采用标准管道大小设计，主要用于连接污水源管道，握扣采用人体工程学设计，触感光滑舒适，用于污水箱的搬运。
作为优选，所述的箱体采用进口PE材料制成，坚固耐用，防腐蚀防漏，主要用于装载污水。
作为优选，所述的水泵采用国内先进水平的旋流式切割排污泵，可以有效的切割污水中的杂物，布条等。
作为优选，所述的出水口主要用于污水提升后排出。
作为优选，所述的排气口主要用于防止污水箱内存在膨胀气体，当气压过大时排出气体。
作为优选，所述的预留进水口主要用于多管道的备用连接。
本实用新型的有益效果：它采用蓄水、提升、排放的原理，有效的解决了污水直接排放到地下造成环境污染的问题，主要运用于污水处理行业，可用于地下室、淋浴、洗手盆、洗衣机等污水的收集和提升，也可用于空调冷凝水的收集和提升。
