申请日2016.07.22
公开(公告)日2017.03.01
IPC分类号B65D25/54; B65D25/00; B65D25/02; B65D25/24
摘要
本实用新型涉及废水进行储放同时进行取样化验的辅助装置的技术领域，特别是涉及一种废水储放取样罐，其可对内部进行观察，并且可按照工作人员观察要求进行整体旋转，提高工作效率;同时可对取样试管进行放置;包括主体，主体的内部设置有储放腔，主体上设置有进水口、出水口和取样口，并在进水口、出水口和取样口上均设置有挡盖;还包括底板和转轴，底板的顶端设置有放置槽，并在放置槽内设置有滚珠轴承和限位板;主体左侧壁和右侧壁上分别设置有左观察孔和右观察孔，并在左观察孔和右观察孔上分别设置有左透明挡板和右透明挡板，左观察孔和右观察孔均与储放腔相通，还包括把手、旋轴、带动轴和刷毛;还包括放置柜，放置柜内设置有放置腔。
权利要求书

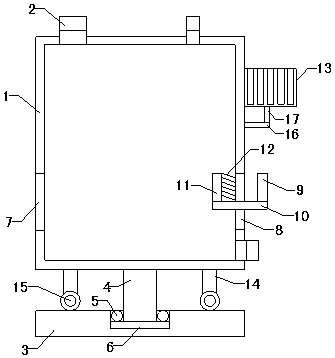

1.一种废水储放取样罐，包括主体，主体的内部设置有储放腔，主体上设置有进水口、出水口和取样口，并在进水口、出水口和取样口上均设置有挡盖，进水口、出水口和取样口均与储放腔相通;其特征在于，还包括底板和转轴，所述底板的顶端设置有放置槽，并在放置槽内设置有滚珠轴承和限位板，所述限位板位于滚珠轴承的下方，所述转轴的底端穿过滚珠轴承并与限位板连接，转轴的顶端与主体的底端连接;所述主体左侧壁和右侧壁上分别设置有左观察孔和右观察孔，并在左观察孔和右观察孔上分别设置有左透明挡板和右透明挡板，所述左观察孔和右观察孔均与储放腔相通，还包括把手、旋轴、带动轴和刷毛，所述把手位于主体的外侧，所述带动轴和刷毛均位于储放腔内，所述旋轴的一端与把手连接，所述旋轴的另一端穿过右透明挡板并伸入至储放腔内与带动轴连接，所述刷毛安装在带动轴上，并且刷毛贴紧所述右透明挡板;还包括放置柜，所述放置柜安装在主体侧壁上，并在放置柜内设置有多个放置腔。
2.如权利要求1所述的废水储放取样罐，其特征在于，还包括左支架和右支架，所述左支架和右支架的顶端均与主体底端连接，并且左支架和右支架分别位于转轴的左侧和右侧，所述左支架和右支架的底端均设置有滑轮，并且所述滑轮的底端与底板的顶端接触。
3.如权利要求2所述的废水储放取样罐，其特征在于，还包括横向柱和纵向柱，所述横向柱的左端与主体右侧壁连接，纵向柱底端与横向柱顶端连接，放置柜安装在纵向柱的顶端。
说明书
一种废水储放取样罐
技术领域
本实用新型涉及废水进行储放同时进行取样化验的辅助装置的技术领域，特别是涉及一种废水储放取样罐。
背景技术
众所周知，废水储放取样罐是一种用于废水处理中进行废水储放，同时进行取样从而更方便进行化验的配合装置，广泛应用于相关行业中;现有的废水储放取样罐包括主体，主体的内部设置有储放腔，主体上设置有进水口、出水口和取样口，并在进水口、出水口和取样口上均设置有挡盖，进水口、出水口和取样口均与储放腔相通;这种废水储放取样罐使用中发现，由于其一般为金属罐，无法进行内部观测，从而导致相关工作人员工作效率降低;并且其功能非常单一。
实用新型内容
为解决上述技术问题，本实用新型提供一种可对内部进行观察，并且可按照工作人员观察要求进行整体旋转，提高工作效率;同时可对取样试管进行放置的废水储放取样罐。
本实用新型的废水储放取样罐，包括主体，主体的内部设置有储放腔，主体上设置有进水口、出水口和取样口，并在进水口、出水口和取样口上均设置有挡盖，进水口、出水口和取样口均与储放腔相通;还包括底板和转轴，所述底板的顶端设置有放置槽，并在放置槽内设置有滚珠轴承和限位板，所述限位板位于滚珠轴承的下方，所述转轴的底端穿过滚珠轴承并与限位板连接，转轴的顶端与主体的底端连接;所述主体左侧壁和右侧壁上分别设置有左观察孔和右观察孔，并在左观察孔和右观察孔上分别设置有左透明挡板和右透明挡板，所述左观察孔和右观察孔均与储放腔相通，还包括把手、旋轴、带动轴和刷毛，所述把手位于主体的外侧，所述带动轴和刷毛均位于储放腔内，所述旋轴的一端与把手连接，所述旋轴的另一端穿过右透明挡板并伸入至储放腔内与带动轴连接，所述刷毛安装在带动轴上，并且刷毛贴紧所述右透明挡板;还包括放置柜，所述放置柜安装在主体侧壁上，并在放置柜内设置有多个放置腔。
本实用新型的废水储放取样罐，还包括左支架和右支架，所述左支架和右支架的顶端均与主体底端连接，并且左支架和右支架分别位于转轴的左侧和右侧，所述左支架和右支架的底端均设置有滑轮，并且所述滑轮的底端与底板的顶端接触。
本实用新型的废水储放取样罐，还包括横向柱和纵向柱，所述横向柱的左端与主体右侧壁连接，纵向柱底端与横向柱顶端连接，放置柜安装在纵向柱的顶端。
与现有技术相比本实用新型的有益效果为：通过上述设置，可以通过左透明挡板和右透明挡板进行内部观察，提高工作效率，而且在右透明挡板脏污时可通过把手带动刷毛对右透明挡板进行清理，更为实用;通过转轴与滚珠轴承的配合支撑整体旋转，从而更方便配合工作人员通过左透明挡板和右透明挡板的观测;通过放置柜的放置腔可对取样管进行放置，从而更为实用。
