申请日2016.07.22
公开(公告)日2017.07.11
IPC分类号C02F9/06; C02F103/04
摘要
本实用新型公开了一种多功能车载超纯水处理装置，包括预处理装置、反渗透除盐装置、精滤器、EDI系统，水泵一侧上设置电磁阀，电磁阀与涡轮传感流量计连接，水位传感器设置在中间水箱A里面，中间水箱A一端设置有电导率变送器，另一端设置有压力变送器，压力变送器通过开关型电动球阀与预处理装置连接，预处理装置一端设有电磁阀B，预处理装置与电磁阀B之间设有第一加药装置，电磁阀B一端与反渗透除盐装置连接，反渗透除盐装置通过智能调节型电动球阀与精滤器连接，反渗透除盐装置与智能调节型电动球阀之间上设有压力传感器，精滤器一端设有中间水箱B，电子除装置一端与EDI系统连接。本装置可随时取水，无需外接电源。
权利要求书

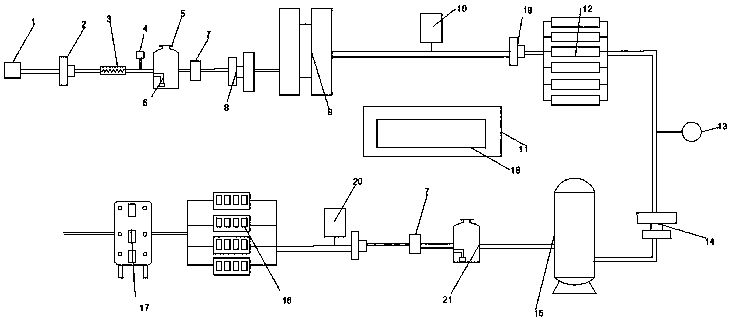

1.一种多功能车载超纯水处理装置，包括预处理装置(9)、第一加药装置(10)、第二加药装置(20)、反渗透除盐装置(12)、精滤器(15)、电子除盐装置(16)、水泵(1)、开关型电动球阀(8)、智能调节型电动球阀(14)、涡轮传感流量计(3)、压力变送器(7)、电导率变送器(4)、水位传感器(6)、EDI系统(17)，其特征在于：所述水泵(1)一端水管上设置电磁阀A(2)，电磁阀A(2)与涡轮传感流量计(3)连接，所述水位传感器(6)设置在中间水箱A(5)里面，中间水箱A(5)一端设置有电导率变送器(4)，另一端设置有压力变送器(7)，压力变送器(7)通过开关型电动球阀(8)与预处理装置(9)连接，预处理装置(9)一端设有电磁阀B(19)，预处理装置(9)与电磁阀B(19)之间设有第一加药装置(10)，电磁阀B(19)一端与反渗透除盐装置(12)连接，反渗透除盐装置(12)通过智能调节型电动球阀(14)与精滤器(15)连接，反渗透除盐装置(12)与智能调节型电动球阀(14)之间上设有压力传感器(13)，精滤器(15)一端设有中间水箱B(21)，所述电子除盐装置(16)一端设有第二加药装置(20)，另一端与EDI系统(17)连接。
2.根据权利要求1所述的一种多功能车载超纯水处理装置，其特征在于，利用汽车发动机的动力带动取力发电机进行发电，给整个装置的运行供电。
3.根据权利要求1所述的一种多功能车载超纯水处理装置，其特征在于，控制系统(11)上设有显示屏(18)，控制系统(11)主要用于控制压力传感器(13)、涡轮传感流量计(3)、开关型电动球阀(8)、 智能调节型电动球阀(14)。
说明书
一种多功能车载超纯水处理装置
技术领域
本实用新型涉及水处理装置，具体涉及一种多功能车载超纯水处理装置。
背景技术
超纯水水处理装置是一种采用预处理、反渗透、超纯化处理等方法去除水中的导电介质、胶体物质、气体及有机物的水处理设备，水路控制和水质、水压、流量监测是水处理过程中必不可少的步骤，人工操作时要管理大量的阀门的开关和调节，同时还要操作个级设备的开关按钮，而且还要观察各个设备的压力、流量、水位、电导率等的变化，根据其变化再来开关和调节阀门以及设备的开关。整个操作过程很繁琐，对操作人员的专业要求非常高。现有的超纯水水处理装置为外接电源，为保证稳定生产超纯水，必须保证两个条件，一个是功率容量足够的外接电源，另外一个是充足的水源，且由于水管和电源线的长度限制水源和电源必须离装置的距离是有限的。
实用新型内容
本实用新型的目的在于提供一种多功能车载超纯水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种多功能车载超纯水处理装置，包括预处理装置、第一加药装置、第二加药装置、反渗透除盐装置、精滤器、电子除盐(脱盐)装置、水泵、开关型电动球阀、智能调节型电动球阀、涡轮传感流量计、压力变送器、电导率变送器、水位传感器、EDI系统，所述水泵一端水管上设置电磁阀A，电磁阀A与涡轮传感流量计连接，所述水位传感器设置在中间水箱A里面，中间水箱A一端设置有电导率变送器，另一端设置有压力变送器，压力变送器通过开关型电动球阀与预处理装置连接，预处理装置一端设有电磁阀B，预处理装置与电磁阀B之间设有第一加药装置，电磁阀B一端与反渗透除盐装置连接，反渗透除盐装置通过智能调节型电动球阀与精滤器连接，反渗透除盐装置与智能调节型电动球阀之间上设有压力传感器，精滤器一端设有中间水箱B，所述电子除盐(脱盐)装置一端设有第二加药装置，另一端与EDI系统连接。
优选的，利用汽车发动机的动力带动取力发电机进行发电，给整个装置的运行供电，无需外接电源。
优选的，所述控制系统上设有显示屏，控制系统主要用于控制压力传感器、涡轮传感流量计、开关型电动球阀、智能调节型电动球阀工作。
与现有技术相比，本实用新型的有益效果是：本项目是将整个超纯水处理装置安装在集装箱内，通过承载车辆实现随时随地自由移动，还配置了专用的取水泵，可直接将超纯水处理装置运到抽取野外的湖边、河边、池塘及溪流旁边等，利用取水泵抽取自然水来制取超纯水，解决了很多偏远地区超纯水制水取水困难的问题。另外还利用超纯水处理装置的承载车辆发动机的动力，通过发动机侧驱力接口连接液压装置驱动液压发电机进行发电，给整个纯水处理装置运行进行供电，无需外接电源，解决了很野外的湖边、河边、池塘及溪流旁边等取电困难的问题，大大的提高了适用性。
