申请日2016.07.22
公开(公告)日2017.07.14
IPC分类号C02F9/04; G05D27/02; G05B19/418
摘要
本实用新型公开了智能车载超净水处理系统，包括智能化超净水处理装置、3GVPN专网、服务器、远程客户端其特征在于：1.整个过程采用全膜法制水工艺;2.分布式嵌入式控制系统;3.远程GPS定位模块;4.超纯水主要用于带电水冲洗，无需消毒杀菌;5.一键式智能化运行主控系统。6.主控系统通过3G或4G路由器利用移动网络，实时将装置的运行参数、运行时间、运行地点等数据传输给云服务器;7.云服务器将收集的数据进行统一系统的分析，实时的将数据和处理意见发送给远程客户端;8.客户根据远程客户端即的移动设备或电脑等接受云服务器数据和处理意见，可远程处理或指导现场工作人员。
权利要求书

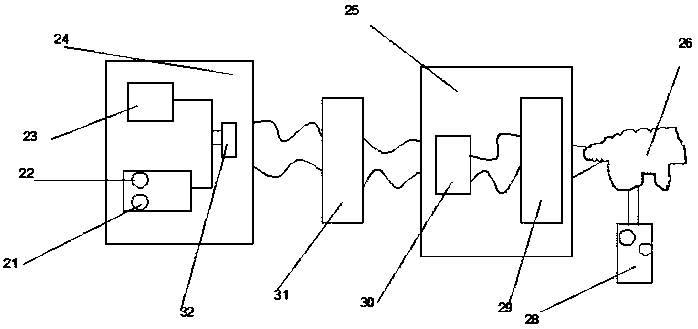

1.一种智能车载超净水处理系统，包括智能化超净水处理装置(24)、3GVPN专网(31)、服务器(25)、远程客户端(28)，其特征在于，所述智能化超净水处理装置(24)包括触控装置(23)、GPS定位模块(22)、远程影像传输器(21)、云网关(32)，触控装置(23)、GPS定位模块(22)、远程影像传输器(21)将收集到的数据传输到云网关(32)上，云网关(32)通过无线信号发送给3GVPN专网(31)，3GVPN专网(31)将信号传导给服务器(25)，3GVPN专网(31)信号由VPDN路由及专线网络(30)接收，并将其传导给V云服务器(29)，服务器(25)将信息上传到Internet(26)上，通过远程客户端(28)下载数据，所述触控装置(23)用于控制预处理装置、加药装置、反渗透去盐装置、电子除盐装置，所述预处理装置包括源水罐(1)、源水泵(2)、一级精滤器(3)、二级精滤器(4)、超精滤器(5)、三级精滤器(6)、中间水罐(7)，源水罐(1)、源水泵(2)、一级精滤器(3)、二级精滤器(4)、超精滤器(5)、三级精滤器(6)、中间水罐(7)依次连接，絮凝室(16)与源水罐(1)连接，阻垢室(17)与二级精滤器(4)连接，所述加药装置包括药剂罐(14)、药剂泵(15)，药剂罐(14)通过药剂泵(15)分别与超精滤器(5)、一级反滤器(9)，所述反渗透去盐装置包括一级增压泵(8)、一级反滤器(9)、二级增压泵(10)、二级反滤器(11)，一级增压泵(8)分别与中间水罐(7)、一级反滤器(9)连接，一级反滤器(9)、二级增压泵(10)、二级反滤器(11)依次连接，PH调节室(18)与一级反滤器(9)连接，所述电子去盐装置包括去离子水泵(12)、去离子器(13)，去离子水泵(12)分别与二级反滤器(11)、去离子器(13)连接，去离子器(13)一端与中间水罐(7)连接，另一端出净水控。
2.根据权利要求1所述的一种智能车载超净水处理系统，其特征在于，所述絮凝室(16)中放絮凝剂，阻垢室(17)中阻垢剂，PH调节室(18)中放PH值调节剂。
3.根据权利要求1所述的一种智能车载超净水处理系统，其特征在于，所述智能化超净水处理装置为集装箱式设计。
4.根据权利要求1所述的一种智能车载超净水处理系统，其特征在于，所述预处理装置、加药装置、反渗透去盐装置、电子除盐装置的管线上根据情况设有压力传感器、开关型电动球阀、智能调节型电动球阀、电磁阀、电导率变送器、电阻率变送器、涡轮传感流量计，源水罐(1)、中间水罐(7)、药剂罐(14)中设有水位传感器。
5.根据权利要求1所述的一种智能车载超净水处理系统，其特征在于压力传感器、开关型电动球阀、智能调节型电动球阀、电磁阀、电导率变送器、电阻率变送器、涡轮传感流量计、水位传感器、源水泵(2)、一级增压泵(8)、二级增压泵(10)、去离子水泵(12)、药剂泵(15)均与触控装置(23)电性连接。
说明书
一种智能超净水处理系统
技术领域
本实用新型涉及超净水领域，尤其涉及一种智能超净水处理系统。
背景技术
超纯水水处理装置是一种采用预处理、反渗透、超纯化处理等方法去除水中的导电介质、胶体物质、气体及有机物的水处理设备，又名超纯水器、超纯水设备、超纯水系统、实验室超纯水器、超纯水机等。水路控制和水质、水压、流量监测是水处理过程中必不可少的步骤，人工操作时要管理大量的阀门的开关和调节，同时还要操作个级设备的开关按钮，而且还要观察各个设备的压力、流量、水位、电导率等的变化，根据其变化再来开关和调节阀门以及设备的开关。整个操作过程很繁琐，对操作人员的专业要求非常高。而且装置一旦出故障，现场进行诊断对操作维护人员的专业要求比较高。现有的超纯水水处理装置的泵的开关、电磁阀的开关、水位的高低等是无法检测，只能根据实际经验来判断，现有的超纯水水处理装置的所有数据在每次运行时采用人工抄记并统计，并根据统计的数据进行分析，确定是否需要更换微滤膜、超滤膜、反渗透膜和EDI交换树脂等耗品;确定是否需要对超滤膜和一级反渗透膜进行药洗;确定是否有需要对老化电器、泵、阀及各类传感器进行更换等。
实用新型内容
本实用新型的目的在于提供一种智能超净水处理系统，以解决上述技术问题。
为实现上述目的本实用新型采用以下技术方案：
一种智能车载超净水处理系统，包括智能化超净水处理装置、3GVPN专网、服务器、远程客户端，其特征在于，所述智能化超净水处理装置包括触控装置、GPS定位模块、远程影像传输、云网关，触控装置、GPS定位模块、远程影像传输将收集到的数据传输到云网关上，云网关通过无线信号发送给3GVPN专网，3GVPN专网将信号传导给服务器，3GVPN专网信号由VPDN路由及专线网络接收，并将其传导给V云服务器，服务器将信息上传到Internet上，通过远程客户端下载数据，所述触控装置用于控制预处理装置、加药装置、反渗透去盐装置、电子除盐装置，所述预处理装置包括源水罐、源水泵、一级精滤器、二级精滤器、超精滤器、三级精滤器、中间水罐，源水罐、源水泵、一级精滤器、二级精滤器、超精滤器、三级精滤器、中间水罐依次连接，絮凝室与源水罐连接，阻垢室与二级精滤器连接，所述加药装置包括药剂罐、药剂泵，药剂罐通过药剂泵分别与超精滤器、一级反滤器，所述反渗透去盐装置包括一级增压泵、一级反滤器、二级增压泵、二级反滤器，一级增压泵分别与中间水罐、一级反滤器连接，一级反滤器、二级增压泵、二级反滤器依次连接，PH调节室与一级反滤器连接，所述电子去盐装置包括去离子水泵、去离子器，去离子水泵分别与二级反滤器、去离子器连接，去离子器一端与中间水罐连接，另一端出净水。
优选的，所述絮凝室中放絮凝剂，阻垢室中阻垢剂，PH调节室中放PH值调节剂。
优选的，所述智能化超净水处理装置为集装箱式设计。
优选的，所述预处理装置、加药装置、反渗透去盐装置、电子除盐装置的管线上根据情况设有压力传感器、开关型电动球阀、智能调节型电动球阀、电磁阀、电导率变送器、电阻率变送器、涡轮传感流量计，源水罐、中间水罐、药剂罐中设有水位传感器。
优选的，所述压力传感器、开关型电动球阀、智能调节型电动球阀、电磁阀、电导率变送器、电阻率变送器、涡轮传感流量计、水位传感器均与触控装置电性连接。
与现有技术相比，本实用新型具有以下优点：本实用新型环保且维护简单，结构紧凑占地面积小，可以集装到集装箱内，设备运行可靠，自动化程度高，操作简单;在整个制水流程由电脑来控制，结合压力、流量、水位、电导率等来控制整个制水流程，不需专业的人工来操作控制，自动化程度高，操作简单，是水处理近年发展的方向，
建立与客户紧密联系共同维护产品的网络系统，满足客户解决疑难等难以解决而必须请厂家专业工程师跑现场解决的要求，满足减轻客户对装置管控的技术要求，实现远程监控及技术指导。
