摘要
本实用新型涉及水利工程技术领域，更具体的说是一种水利工程污泥处理装置，不仅能够将污泥脱水，而且可将污泥压缩成固定形状。管道的一端连接吸浆泵，管道的另一端连接挤压室。弹簧Ⅰ的一端连接挤压板Ⅰ，弹簧Ⅰ的另一端连接箱体，连杆的一端连接挤压板Ⅱ，连杆的另一端连接挤压板Ⅲ，支架安装在支撑板上，连杆活动连接在支架上，支架和挤压板Ⅲ之间设置有弹簧Ⅱ，凸轮安装在转轴上，转轴连接在电机上，电机安装在电机座上，电机座安装在支撑板上。支撑板上设置有多个排水孔，集水槽安装在支撑板上，并且集水槽位于排水孔的下方，排水管连接在集水槽上。支撑板上设置有排泥口，泥块储存箱位于排泥口的下方，开关设置在箱体上。
摘要附图
权利要求书

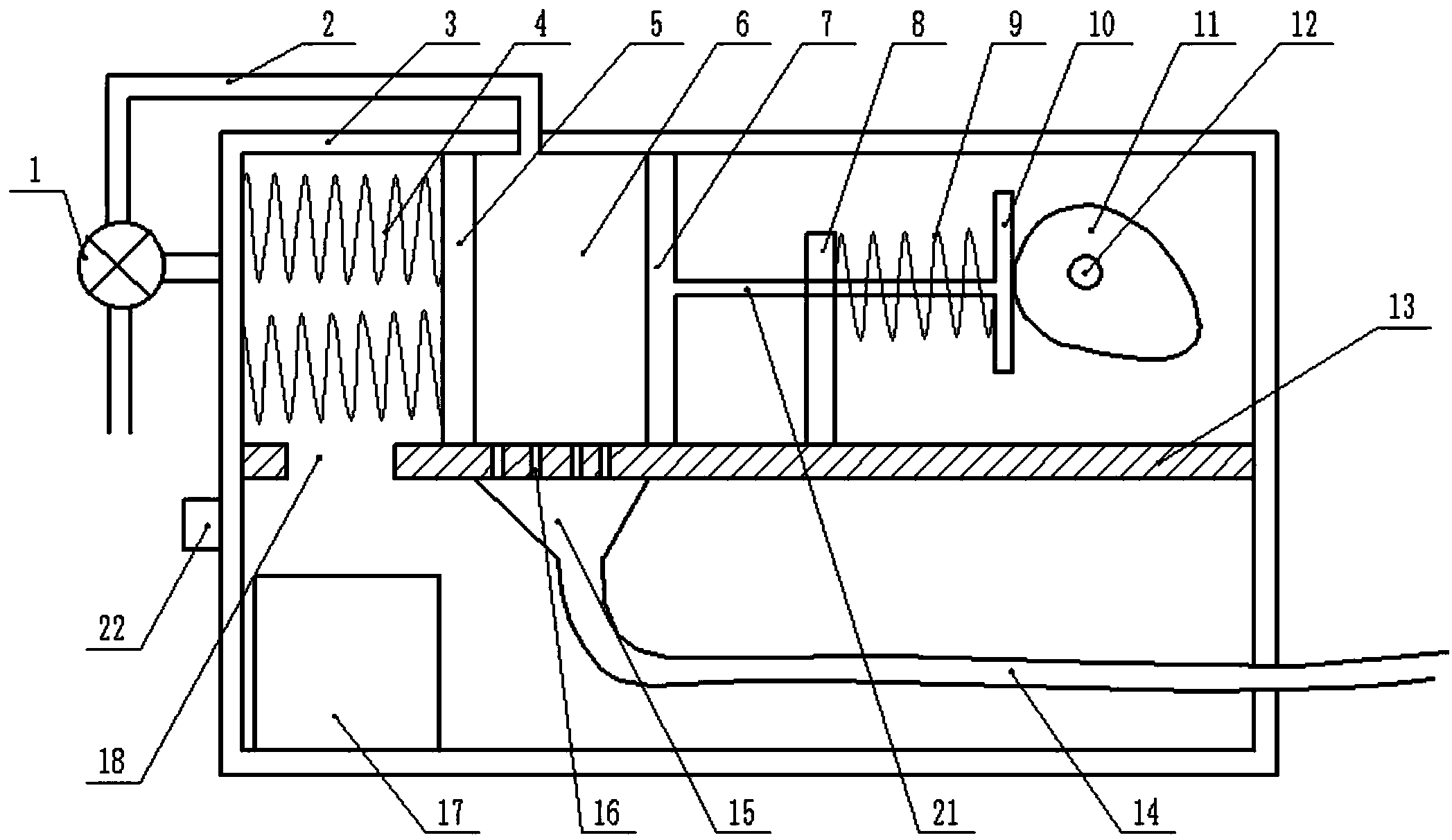

1.一种水利工程污泥处理装置，包括吸浆泵(1)、管道(2)、箱体(3)、弹簧Ⅰ(4)、挤压板Ⅰ(5)、挤压室(6)、挤压板Ⅱ(7)、支架(8)、弹簧Ⅱ(9)、挤压板Ⅲ(10)、凸轮(11)、转轴(12)、支撑板(13)、排水管(14)、集水槽(15)、排水孔(16)、泥块储存箱(17)、排泥口(18)、电机座(19)、电机(20)、连杆(21)和开关(22)，其特征在于：管道(2)的一端连接吸浆泵(1)，管道(2)的另一端连接挤压室(6);弹簧Ⅰ(4)的一端连接挤压板Ⅰ(5)，弹簧Ⅰ(4)的另一端连接箱体(3)，连杆(19)的一端连接挤压板Ⅱ(7)，连杆(21)的另一端连接挤压板Ⅲ(10)，支架(8)安装在支撑板(13)上，连杆(21)活动连接在支架(8)上，支架(8)和挤压板Ⅲ(10)之间设置有弹簧Ⅱ(9)，凸轮(11)安装在转轴(12)上，转轴(12)连接在电机(20)上，电机(20)安装在电机座(19)上，电机座(19)安装在支撑板(13)上;支撑板(13)上设置有多个排水孔(16)，集水槽(15)安装在支撑板(13)上，并且集水槽(15)位于排水孔(16)的下方，排水管(14)连接在集水槽(15)上;支撑板(13)上设置有排泥口(18)，泥块储存箱(17)位于排泥口(18)的下方，开关(22)设置在箱体(3)上。
2.根据权利要求1所述的一种水利工程污泥处理装置，其特征在于：所述挤压板Ⅰ(5)、挤压板Ⅱ(7)、挤压板Ⅲ(10)和连杆(21)的材料均为不锈钢。
3.根据权利要求1所述的一种水利工程污泥处理装置，其特征在于：所述弹簧Ⅰ(4)有2个。
4.根据权利要求1所述的一种水利工程污泥处理装置，其特征在于：所述挤压板Ⅱ(7)、挤压板Ⅲ(10)和连杆(21)同轴。
说明书
一种水利工程污泥处理装置
技术领域
本实用新型涉及水利工程技术领域，更具体的说是一种水利工程污泥处理装置。
背景技术
目前，在水利工程施工过程中，会遇到许多污泥，这些污泥因为其特殊状态，一般无法直接使用，而作为建筑垃圾填充，但是，因为污泥中含有水导致其无法固定为某一形状，限制了其使用。通常污泥经过晾干处理后再使用，不仅耗时，而且效果不好，因此设计一种水利工程污泥处理装置就十分必要。
发明内容
本实用新型主要解决的技术问题是提供一种水利工程污泥处理装置，不仅能够将污泥脱水，而且可将污泥压缩成固定形状。
为解决上述技术问题，本实用新型涉及水利工程技术领域，更具体的说是一种水利工程污泥处理装置，包括吸浆泵、管道、箱体、弹簧Ⅰ、挤压板Ⅰ、挤压室、挤压板Ⅱ、支架、弹簧Ⅱ、挤压板Ⅲ、凸轮、转轴、支撑板、排水管、集水槽、排水孔、泥块储存箱、排泥口、电机座、电机、连杆和开关，不仅能够将污泥脱水，而且可将污泥压缩成固定形状。
管道的一端连接吸浆泵，管道的另一端连接挤压室。弹簧Ⅰ的一端连接挤压板Ⅰ，弹簧Ⅰ的另一端连接箱体，连杆的一端连接挤压板Ⅱ，连杆的另一端连接挤压板Ⅲ，支架安装在支撑板上，连杆活动连接在支架上，支架和挤压板Ⅲ之间设置有弹簧Ⅱ，凸轮安装在转轴上，转轴连接在电机上，电机安装在电机座上，电机座安装在支撑板上。支撑板上设置有多个排水孔，集水槽安装在支撑板上，并且集水槽位于排水孔的下方，排水管连接在集水槽上。支撑板上设置有排泥口，泥块储存箱位于排泥口的下方，开关设置在箱体上。
作为本技术方案的进一步优化，本实用新型一种水利工程污泥处理装置所述挤压板Ⅰ、挤压板Ⅱ、挤压板Ⅲ和连杆的材料均为不锈钢。
作为本技术方案的进一步优化，本实用新型一种水利工程污泥处理装置所述的弹簧Ⅰ有2个。
作为本技术方案的进一步优化，本实用新型一种水利工程污泥处理装置所述挤压板Ⅱ、挤压板Ⅲ和连杆同轴。
本实用新型一种水利工程污泥处理装置的有益效果为：
本实用新型一种水利工程污泥处理装置，不仅能够将污泥脱水，而且可将污泥压缩成固定形状
