申请日2016.06.12
公开(公告)日2016.10.26
IPC分类号C02F3/28
摘要
本发明公开一种厌氧污泥处理装置及方法，用于处理厌氧反应器内形成的污泥，包括沉淀池，一端设于所述沉淀池底部、另一端延伸至沉淀池外的排泥管，内设于所述沉淀池池口端的溢水堰，均与所述溢水堰连通的出水管和回流管，一端与厌氧反应器连接、另一端延伸至所述沉淀池内的进水管，及一用于检测所述沉淀池内液面溶氧量的溶氧仪;其中，所述进水管上设置有射流孔和控制所述射流孔内混合液喷射速度和喷射高度的调节阀。本发明通过在进水管上设置射流孔将厌氧反应后的含有厌氧污泥的污水喷射出来，使固、液、气在喷射后的液面发生反应，反应形成的含有亚硝酸盐的溶液可进行重复性利用，反应后的污泥有利于后续处理。
权利要求书
1.一种厌氧污泥处理装置，用于处理厌氧反应器内形成的污泥，其特征在于，包括沉淀池，一端设于所述沉淀池底部、另一端延伸至沉淀池外的排泥管，内设于所述沉淀池池口端的溢水堰，均与所述溢水堰连通的出水管和回流管，一端与厌氧反应器连接、另一端延伸至所述沉淀池内的进水管，及一用于检测所述沉淀池内液面溶氧量的溶氧仪;其中，所述进水管上设置有射流孔和控制所述射流孔内混合液喷射速度和喷射高度的调节阀。
2.根据权利要求1所述的厌氧污泥处理装置，其特征在于，所述进水管包括竖直设置于所述沉淀池内的射流管及连接所述射流管与所述厌氧反应器的连接管，所述射流孔设置于所述射流管上。
3.根据权利要求2所述的厌氧污泥处理装置，其特征在于，所述沉淀池横截面呈方形，所述射流管设于所述沉淀池中部。
4.根据权利要求2或3所述的厌氧污泥处理装置，其特征在于，所述射流孔靠近所述沉淀池池口端面所在平面设置。
5.根据权利要求4所述的厌氧污泥处理装置，其特征在于，所述射流孔位于所述沉淀池池口端面所在平面下方20～50cm。
6.根据权利要求1～3任一所述的厌氧污泥处理装置，其特征在于，所述沉淀池底部设置有斜板，所述斜板合围形成一沉淀区，所述沉淀区呈方形且横截面由下至上逐渐增加。
7.根据权利要求1～3任一所述的厌氧污泥处理装置，其特征在于，所述溢水堰沿所述沉淀池内壁布置呈环状。
8.根据权利要求3所述的厌氧污泥处理装置，其特征在于，所述厌氧污泥处理装置还包括呈十字型的固定支架，所述固定支架的四个自由端均固定于所述溢水堰，所述固定支架中部连接于所述射流管。
9.一种厌氧污泥处理方法，其特征在于，包括如下步骤，
(1)将含有甲烷的厌氧污泥与污水的混合物通过射流孔喷射出来，调节喷射的速度及高度使反应液面的含氧量为0～0.5mg/L;
(2)将步骤(1)喷射后的固液混合物沉淀，收集沉淀后的上清液和污泥;
(3)将步骤(2)收集的上清液中一部分进行反硝化反应。
10.根据权利要求9所述的厌氧污泥处理方法，其特征在于，所述步骤(1)中液面的含氧量为0.4～0.5mg/L。
说明书
厌氧污泥处理装置及方法
技术领域
本发明涉及厌氧污泥收集技术，尤其是涉及一种厌氧污泥处理装置及方法。
背景技术
常规的厌氧污泥反应器有UASB、EGSB、IC等，其主要通过上升流培养厌氧污泥颗粒进行厌氧反应实现污水处理，为了避免环境污染，厌氧反应后形成的厌氧污泥需要经过多层次处理才可排放。目前，对于厌氧污泥的处理方式有很多种，但一般均采用常规的除污方式，一方面增加了除污过程中的大量能耗，另一方面也造成了厌氧污泥中大量有益成分的浪费。
发明内容
本发明的目的在于克服上述技术不足，提出一种厌氧污泥处理装置及方法，其通过对厌氧污泥的简单处理实现了厌氧污泥中有益成分的回收利用，也降低了后续的生化反应的能源消耗。

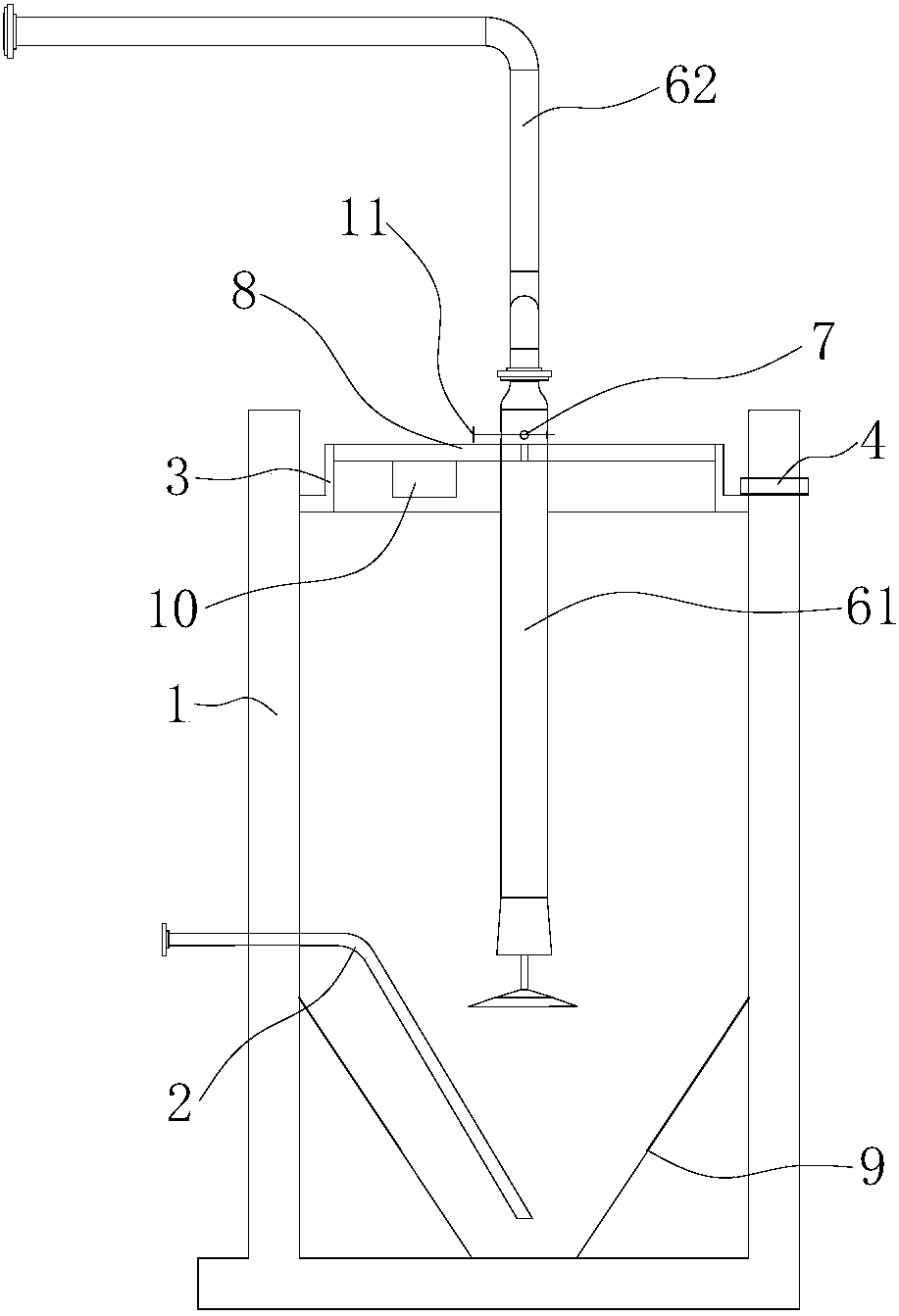

为达到上述技术目的，本发明的技术方案一方面提供一种厌氧污泥处理装置，用于处理厌氧反应器内形成的污泥，包括沉淀池，一端设于所述沉淀池底部、另一端延伸至沉淀池外的排泥管，内设于所述沉淀池池口端的溢水堰，均与所述溢水堰连通的出水管和回流管，一端与厌氧反应器连接、另一端延伸至所述沉淀池内的进水管，及一用于检测所述沉淀池内液面溶氧量的溶氧仪;其中，所述进水管上设置有射流孔和控制所述射流孔内混合液喷射速度和喷射高度的调节阀。
优选的，所述进水管包括竖直设置于所述沉淀池内的射流管及连接所述射流管与所述厌氧反应器的连接管，所述射流孔设置于所述射流管上。
优选的，所述沉淀池横截面呈方形，所述射流管设于所述沉淀池中部。
优选的，所述射流孔靠近所述沉淀池池口端面所在平面设置。
优选的，所述射流孔位于所述沉淀池池口端面所在平面下方20～50cm。
优选的，所述沉淀池底部设置有斜板，所述斜板合围形成一沉淀区，所述沉淀区呈方形且横截面由下至上逐渐增加。
优选的，所述溢水堰沿所述沉淀池内壁布置呈环状。
优选的，所述厌氧污泥处理装置还包括呈十字型的固定支架，所述固定支架的四个自由端均固定于所述溢水堰，所述固定支架中部连接于所述射流管。
本发明另一方面还提供厌氧污泥处理方法，包括如下步骤，
(1)将含有甲烷的厌氧污泥与污水的混合物通过射流孔喷射出来，调节喷射的速度及高度使反应液面的含氧量为0～0.5mg/L;
(2)将步骤(1)喷射后的固液混合物沉淀，收集沉淀后的上清液和污泥;
(3)将步骤(2)收集的上清液中一部分进行反硝化反应。
优选的，所述步骤(1)中液面的含氧量为0.4～0.5mg/L。
与现有技术相比，本发明通过在进水管上设置射流孔将厌氧反应后的含有厌氧污泥的污水喷射出来，使固、液、气在喷射后的液面发生反应，反应形成的含有亚硝酸盐的溶液可进行重复性利用，反应后的污泥有利于后续处理。
