申请日2015.05.14
公开(公告)日2015.07.29
IPC分类号B01D29/86; B01D29/56
摘要

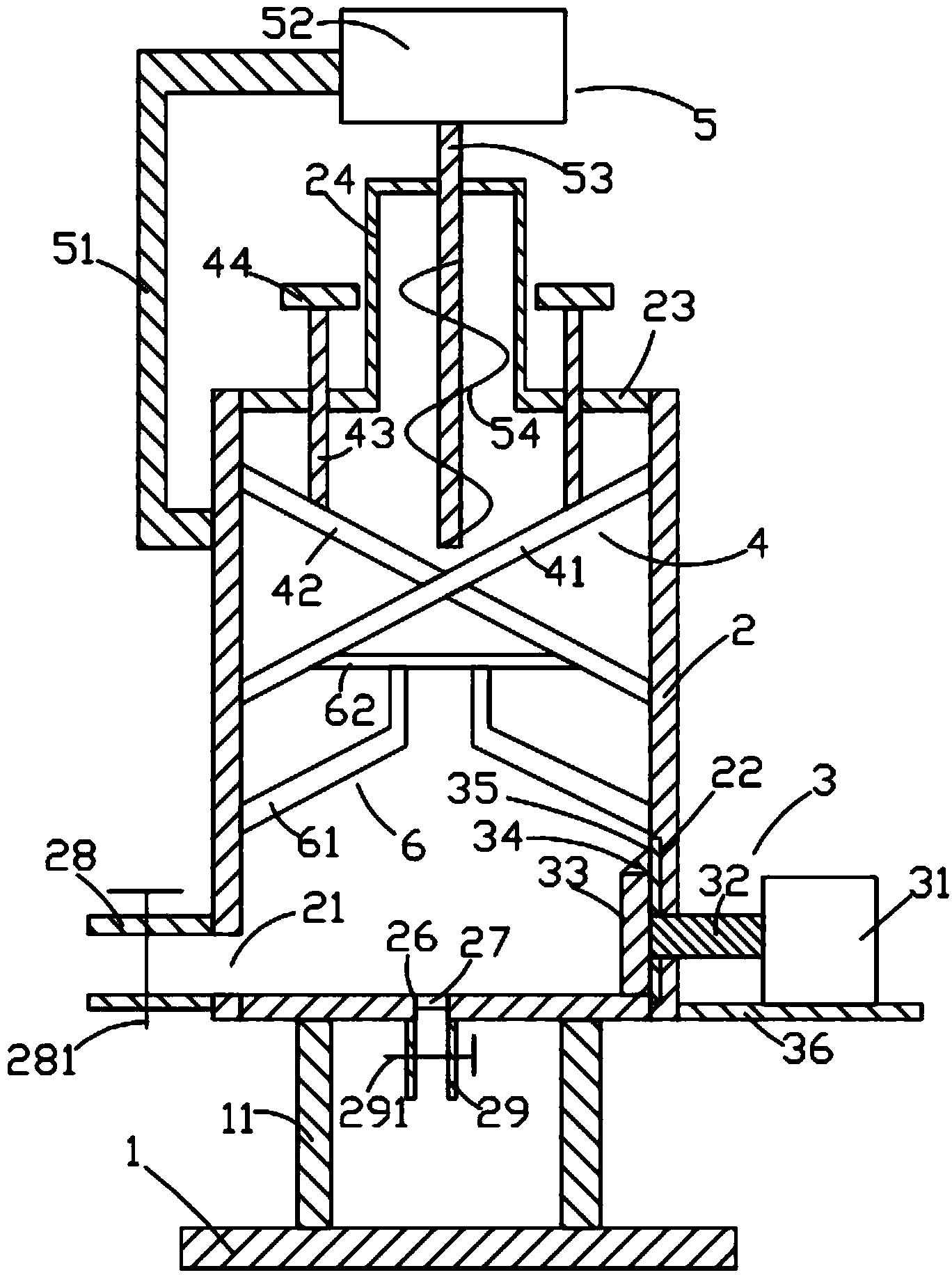

一种工厂用废水净化装置，包括底座、框体、过滤装置、支撑装置、推料装置及搅拌装置，框体包括第一通孔、第一凹槽、上壁、第二通孔、第一过滤网、出料管及出水管，推料装置包括支撑板、气缸、推动杆、推料块、三角块及密封块，过滤装置包括第一过滤板、第二过滤板、连接杆及握持杆，支撑装置包括第一支撑杆及第二支撑杆，搅拌装置包括支架、电机、转轴及螺旋杆，推料块的下表面与框体的内表面接触，三角块的下表面与推料块的上表面固定连接，三角块的上表面呈左下方向右上方倾斜，密封块收容于第一凹槽中。本发明可以减少人工的工作量，从而在提高工作效率的同时也减少了人工成本。
权利要求书
1.一种工厂用废水净化装置，其特征在于：所述工厂用废水净 化装置包括底座、位于所述底座上方的框体、位于所述框体内部的过 滤装置、位于所述过滤装置下方的支撑装置、位于所述框体右侧的推 料装置及位于所述框体上方的搅拌装置，所述框体包括位于左表面上 的第一通孔、位于右侧的第一凹槽、位于上方的上壁、位于下表面上 的第二通孔、位于所述第二通孔内的第一过滤网、位于所述框体左侧 的出料管及位于所述框体下方的出水管，所述推料装置包括支撑板、 位于所述支撑板上方的气缸、位于所述气缸左侧的推动杆、位于所述 推动杆左侧的推料块、位于所述推料块上方的三角块及位于所述推料 块右侧的密封块，所述过滤装置包括第一过滤板、与所述第一过滤板 交叉设置的第二过滤板、位于所述第一过滤板上方的连接杆及位于所 述连接杆上方的握持杆，所述支撑装置包括第一支撑杆及位于所述第 一支撑杆上方的第二支撑杆，所述搅拌装置包括支架、设置于所述支 架上的电机、位于所述电机下方的转轴及设置于所述转轴上的螺旋 杆，所述推料块呈长方体，所述推料块的下表面与所述框体的内表面 接触，所述三角块的下表面与所述推料块的上表面固定连接，所述三 角块的上表面呈左下方向右上方倾斜，所述密封块呈长方体，所述密 封块收容于所述第一凹槽中。
2.根据权利要求1所述的工厂用废水净化装置，其特征在于： 所述上壁的中间部分向上凸出形成凸出部，所述凸出部呈倒置的凹字 型。
3.根据权利要求2所述的工厂用废水净化装置，其特征在于： 所述第一过滤网呈圆柱体，所述第一过滤网收容于所述第二通孔中且 与所述第二通孔的侧面固定连接。
4.根据权利要求3所述的工厂用废水净化装置，其特征在于： 所述支撑板呈长方体，所述支撑板水平放置，所述支撑板的左表面与 所述框体的右表面固定连接，所述气缸的下表面与所述支撑板的上表 面固定连接。
5.根据权利要求4所述的工厂用废水净化装置，其特征在于： 所述第一过滤板呈左下方向右上方倾斜，所述第一过滤板的两端与所 述框体的内表面接触。
6.根据权利要求5所述的工厂用废水净化装置，其特征在于： 所述第二过滤板呈左上方向右下方倾斜，所述第二过滤板的两端与所 述框体的内表面接触，所述第一过滤板与所述第二过滤板固定连接。
7.根据权利要求6所述的工厂用废水净化装置，其特征在于： 所述第一支撑杆呈L型，所述第一支撑杆的一端与所述框体的内表面 固定连接，所述第一支撑杆的另一端与所述第二支撑杆固定连接，所 述第二支撑杆呈水平状，所述第二支撑杆的左右表面呈倾斜状。
8.根据权利要求7所述的工厂用废水净化装置，其特征在于： 所述螺旋杆呈螺旋状，所述螺旋杆与所述转轴固定连接。
说明书
一种工厂用废水净化装置
技术领域
本发明涉及环保技术领域，尤其涉及一种工厂用废水净化装置。
背景技术
现有的工厂的废水在过滤处理后，在废水池底还会有大量的沉淀 物，沉淀物需要定期清除，在存于废水池期间，池内沉积物沉淀板结， 常会因此而导致无法将其抽出排放，每当此时，就需要用人工翻动池 底沉积物，然后再行作业，这种做法，不仅劳动强度大，而且工作效 率低。
因此，需要提供一种新的技术方案解决上述技术问题。
发明内容
本发明的目的是提供一种可有效解决上述技术问题的工厂用废水 净化装置。
为了解决上述技术问题，本发明采用如下技术方案：
一种工厂用废水净化装置，所述工厂用废水净化装置包括底座、 位于所述底座上方的框体、位于所述框体内部的过滤装置、位于所述 过滤装置下方的支撑装置、位于所述框体右侧的推料装置及位于所述 框体上方的搅拌装置，所述框体包括位于左表面上的第一通孔、位于 右侧的第一凹槽、位于上方的上壁、位于下表面上的第二通孔、位于 所述第二通孔内的第一过滤网、位于所述框体左侧的出料管及位于所 述框体下方的出水管，所述推料装置包括支撑板、位于所述支撑板上 方的气缸、位于所述气缸左侧的推动杆、位于所述推动杆左侧的推料 块、位于所述推料块上方的三角块及位于所述推料块右侧的密封块， 所述过滤装置包括第一过滤板、与所述第一过滤板交叉设置的第二过 滤板、位于所述第一过滤板上方的连接杆及位于所述连接杆上方的握 持杆，所述支撑装置包括第一支撑杆及位于所述第一支撑杆上方的第 二支撑杆，所述搅拌装置包括支架、设置于所述支架上的电机、位于 所述电机下方的转轴及设置于所述转轴上的螺旋杆，所述推料块呈长 方体，所述推料块的下表面与所述框体的内表面接触，所述三角块的 下表面与所述推料块的上表面固定连接，所述三角块的上表面呈左下 方向右上方倾斜，所述密封块呈长方体，所述密封块收容于所述第一 凹槽中。
所述上壁的中间部分向上凸出形成凸出部，所述凸出部呈倒置的 凹字型。
所述第一过滤网呈圆柱体，所述第一过滤网收容于所述第二通孔 中且与所述第二通孔的侧面固定连接。
所述支撑板呈长方体，所述支撑板水平放置，所述支撑板的左表 面与所述框体的右表面固定连接，所述气缸的下表面与所述支撑板的 上表面固定连接。
所述第一过滤板呈左下方向右上方倾斜，所述第一过滤板的两端 与所述框体的内表面接触。
所述第二过滤板呈左上方向右下方倾斜，所述第二过滤板的两端 与所述框体的内表面接触，所述第一过滤板与所述第二过滤板固定连 接。
所述第一支撑杆呈L型，所述第一支撑杆的一端与所述框体的内 表面固定连接，所述第一支撑杆的另一端与所述第二支撑杆固定连 接，所述第二支撑杆呈水平状，所述第二支撑杆的左右表面呈倾斜状。
所述螺旋杆呈螺旋状，所述螺旋杆与所述转轴固定连接。
采用上述技术方案后，本发明具有如下优点：
本发明工厂用废水净化装置结构简单，使用方便，能够对工厂产 生的废水进行有效的净化，净化效果好且效率高，同时，在底部的沉 积物沉积的较多时，可以自动的将其清除干净，减少人工的工作量， 从而在提高工作效率的同时也减少了人工成本。
