申请日2016.05.31
公开(公告)日2016.10.12
IPC分类号F16K11/07; F16K27/04; F16K31/60
摘要
本实用新型公开了一种废水回收与泄流分流阀，包括阀芯和阀壳，所述阀壳为四通管道，上部管道为下水器接口，中部管道为阀芯仓，下部管道为排水接口，所述阀芯仓内部设有滑键槽，所述阀芯安装在阀芯仓，所述阀芯一端为空心管道，另一端为圆柱体，所述空心管道上设有回收孔，所述圆柱体上设有与空心管道垂直的泄流孔，所述圆柱体上设有操纵杆和与阀芯仓内部滑键槽配合的滑键;具有占用面积小、使用方便、制作成本低，能够回收废水，实现对生活废水的再利用。

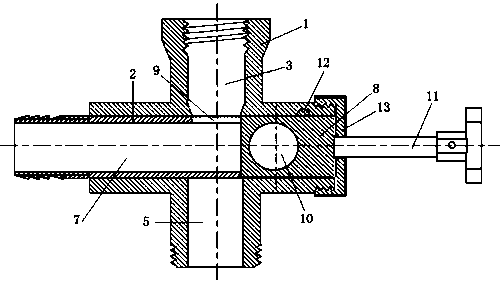

摘要附图
权利要求书
1.一种废水回收与泄流分流阀，包括阀芯和阀壳，其特征在于：所述阀壳为四通管道，上部管道为下水器接口，中部管道为阀芯仓，下部管道为排水接口，所述阀芯仓内部设有滑键槽，所述阀芯安装在阀芯仓，所述阀芯一端为空心管道，另一端为圆柱体，所述空心管道上设有回收孔，所述圆柱体上设有与空心管道垂直的泄流孔，所述圆柱体上设有操纵杆和与阀芯仓内部滑键槽配合的滑键。
2.根据权利要求1所述的一种废水回收与泄流分流阀，其特征在于：所述回收孔与泄流孔中心轴线呈直角关系。
3.根据权利要求1所述的一种废水回收与泄流分流阀，其特征在于：所述阀壳上部管道呈漏斗状。
4.根据权利要求3所述的一种废水回收与泄流分流阀，其特征在于：所述漏斗状管道出口孔径等于或略小于阀芯上的回收孔与泄流孔孔径。
说明书
一种废水回收与泄流分流阀
技术领域
本实用新型涉及一种分流阀，尤其是一种生活废水回收与泄流使用分流阀。
背景技术
目前，在生活废水，如洗面盆和洗菜池所产生的生活废水的回收利用方面，没有一个方便用户直接回收、可直接利用废水的解决方案，围绕这一使用功能的需求，人们应用各种原理不断在研究发明废水回收装置。但是目前发明的各种废水回收装置都存在占地面积大、使用不方便、制作成本高等缺点。
实用新型内容
本实用新型要解决的技术问题是，提供一种废水回收与泄流分流阀，可方便用户回收废水，实现对生活废水的再利用。
本实用新型的技术方案是：一种废水回收与泄流分流阀，包括阀芯和阀壳，所述阀壳为四通管道，上部管道为下水器接口，中部管道为阀芯仓，下部管道为排水接口，所述阀芯仓内部设有滑键槽，所述阀芯安装在阀芯仓，由固定螺帽固定于阀壳上，所述阀芯一端为空心管道，另一端为圆柱体，所述空心管道上设有回收孔，所述圆柱体上设有与空心管道垂直的泄流孔，所述圆柱体上设有操纵杆和与阀芯仓内部滑键槽配合的滑键。
优选的，所述回收孔与泄流孔中心轴线呈直角关系。
优选的，所述阀壳上部管道呈漏斗状。
优选的，所述漏斗状管道出口孔径等于或略小于阀芯上的回收孔与泄流孔孔径。
