申请日2016.06.10
公开(公告)日2017.01.11
IPC分类号C02F9/14
摘要
本实用新型提供了一种新型污水处理成套设备，属于污水处理技术领域，包括污水罐、输水管、水泵、沉淀池、过滤器和清水罐，还包括机架、电磁阀、控制面板、厌氧反应器和絮凝剂罐，所述的机架的左上角设有污水罐，污水罐的左侧通过输水管与水泵相连，污水罐的右侧通过输水管与沉淀池相连，沉淀池的上部设有絮凝剂罐，沉淀池的右侧通过输水管依次与过滤器、厌氧反应器和清水罐相连，机架中间的支架上设有控制面板。本实用新型的有益效果为：利用重力势能使污水自上而下进行流动，无需外界提供动力，节约资源和成本，且过滤效果好，获得水质佳，污水处理过程产生的沼气可做为燃料进行发电，实现资源的综合利用。
权利要求书

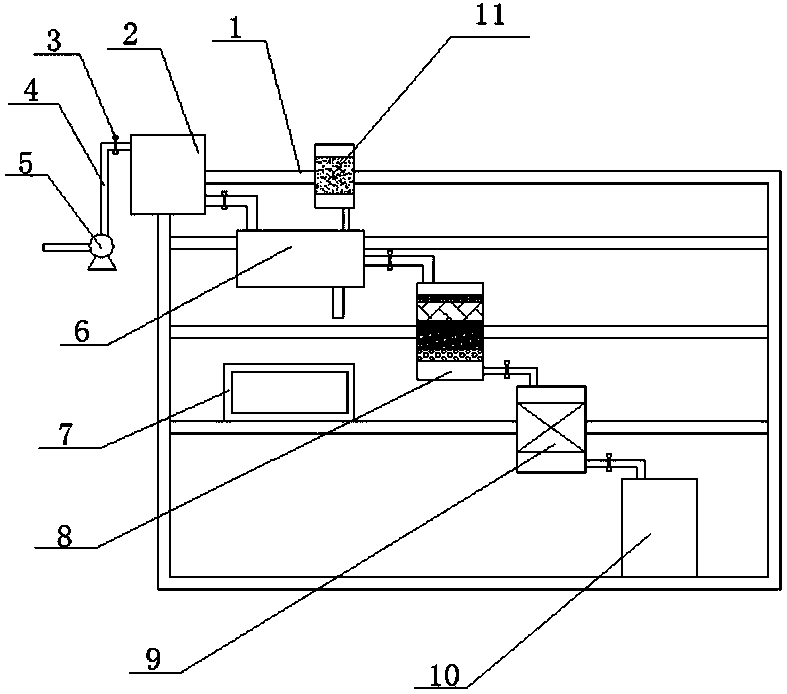

1.一种新型污水处理成套设备，包括污水罐(2)、输水管(4)、水泵(5)、沉淀池(6)、过滤器(8)和清水罐(10)，其特征在于，还包括机架(1)、电磁阀(3)、控制面板(7)、厌氧反应器(9)和絮凝剂罐(11)，所述的机架(1)的左上角设有污水罐(2)，污水罐(2)的左侧通过输水管(4)与水泵(5)相连，污水罐(2)的右侧通过输水管(4)与沉淀池(6)相连，沉淀池(6)的上部设有絮凝剂罐(11)，沉淀池(6)的右侧通过输水管(4)依次与过滤器(8)、厌氧反应器(9)和清水罐(10)相连，机架(1)中间的支架上设有控制面板(7)。
2.根据权利要求1所述的一种新型污水处理成套设备，其特征在于，所述的机架(1)为矩形结构，其中间设有多个横向支撑杆。
3.根据权利要求1所述的一种新型污水处理成套设备，其特征在于，所述的污水罐(2)、沉淀池(6)、过滤器(8)、厌氧反应器(9)和清水罐(10)通过机架(1)自高处依次以一定垂直断差向下排列安装固定。
4.根据权利要求1所述的一种新型污水处理成套设备，其特征在于，所述的电磁阀(3)设有多个，分布在输水管(4)在污水处理设备的入口处。
5.根据权利要求1所述的一种新型污水处理成套设备，其特征在于，所述的控制面板(7)的表面设有可触摸电容显示屏。
6.根据权利要求1所述的一种新型污水处理成套设备，其特征在于，所述的过滤器(8)内部自上而下依次设有格栅、筛网、石英砂、滤布和微孔管多层过滤介质。
7.根据权利要求1所述的一种新型污水处理成套设备，其特征在于，所述的厌氧反应器(9)的中部设有聚丙烯弹性立体填料。
说明书
一种新型污水处理成套设备
技术领域
本实用新型涉及污水处理设备技术领域，尤其涉及一种新型污水处理成套设备。
背景技术
现阶段，随着生活污水的不断增多，对污水处理设备的要求也越来越高，而现有的污水处理设备，对污水的处理效果还不够好，且污水处理设备寿命短，无法满足排放要求。
中国公开专利，专利号：CN 204714669 U，曾公开了一种污水处理成套设备，其特征在于，通过在设备中加入湿地模块对污水进行多级过滤，使得到的水质更佳。但是设备对能耗要求较高且功能较为单一。
实用新型内容
本实用新型提供了一种新型污水处理成套设备，利用重力势能使污水自上而下进行流动，无需外界提供动力，节约资源和成本，且过滤效果好，获得水质佳，污水处理过程产生的沼气可做为燃料进行发电，实现资源的综合利用。
为解决上述技术问题，本申请实施例提供了一种新型污水处理成套设备，包括污水罐、输水管、水泵、沉淀池、过滤器和清水罐，其特征在于，还包括机架、电磁阀、控制面板、厌氧反应器和絮凝剂罐，所述的机架的左上角设有污水罐，污水罐的左侧通过输水管与水泵相连，污水罐的右侧通过输水管与沉淀池相连，沉淀池的上部设有絮凝剂罐，沉淀池的右侧通过输水管依次与过滤器、厌氧反应器和清水罐相连，机架中间的支架上设有控制面板。
作为本方案的优选实施例，所述的机架为矩形结构，其中间设有多个横向支撑杆。
作为本方案的优选实施例，所述的污水罐、沉淀池、过滤器、厌氧反应器和清水罐通过机架自高处依次以一定垂直断差向下排列安装固定。
作为本方案的优选实施例，所述的电磁阀设有多个，分布在输水管在污水处理设备的入口处。
作为本方案的优选实施例，所述的控制面板的表面设有可触摸电容显示屏。
作为本方案的优选实施例，所述的过滤器内部自上而下依次设有格栅、筛网、石英砂、滤布和微孔管多层过滤介质。
作为本方案的优选实施例，所述的厌氧反应器的中部设有聚丙烯弹性立体填料。
本申请实施例中提供的一个或多个技术方案，至少具有如下技术效果或优点：
利用重力势能使污水自上而下进行流动，无需外界提供动力，节约资源和成本，且过滤效果好，获得水质佳，污水处理过程产生的沼气可做为燃料进行发电，实现资源的综合利用。
