废水去浮油机构

中国污水处理工程网 时间:2018-3-3 13:05:45

污水处理专利技术

  申请日2017.09.26

  公开(公告)日2017.12.19

  IPC分类号C02F1/24; C02F1/40

  摘要

  本发明公开一种废水去浮油机构,所述废水去浮油机构包括箱体,所述箱体内分割为第一腔体和第二腔体,且所述第一腔体的容积大于所述第二腔体的容积,所述第一腔体内设有吹气装置,所述箱体上侧设有开口,所述开口的两侧设有导轨,所述导轨上设有可沿所述导轨往返移动的刮油装置,所述刮油装置包括安装架和刮油板,所述安装架横跨于所述两侧的导轨上,所述刮油板竖直向下设于所述安装架上。与现有技术相比,本发的废水去浮油机构去除油污彻底,而且去污效率高。

  权利要求书

  1.一种废水去浮油机构,其特征在于,所述废水去浮油机构包括箱体,所述箱体内分割为第一腔体和第二腔体,且所述第一腔体的容积大于所述第二腔体的容积,所述第一腔体内设有吹气装置,所述箱体上侧设有开口,所述开口的两侧设有导轨,所述导轨上设有可沿所述导轨往返移动的刮油装置,所述刮油装置包括安装架和刮油板,所述安装架横跨于所述两侧的导轨上,所述刮油板竖直向下设于所述安装架上。

  2.根据权利要求1所述的一种废水去浮油机构,其特征在于,所述废水去浮油机构还包括气缸,所述气缸设于所述安装架上,所述气缸的伸缩轴竖直向下设置,所述刮油板与所述气缸的伸缩轴连接。

  3.根据权利要求1所述的一种废水去浮油机构,其特征在于,所述安装架的下侧设有滚轮,所述滚轮配合地设于所述导轨上。

  4.根据权利要求3所述的一种废水去浮油机构,其特征在于,所述废水去浮油机构还包括还包括电机,所述电机的输出轴上连接有第一链轮,至少一对所述滚轮相对设置且之间连接有轴辊,所述轴辊上设有第二链轮,所述第一链轮与所述第二链轮之间设有链条。

  5.根据权利要求1所述的一种废水去浮油机构,其特征在于,所述吹气装置为设于所述第一腔体底部的若干气管,所述气管上设有若干气嘴。

  说明书

  一种废水去浮油机构

  技术领域

  本发明涉及废水处理设备技术领域,尤其是涉及一种废水去浮油机构。

  背景技术

  用于冷却轧机的废水中存在很多润滑油,直接排掉会形成浪费而且污染环境。目前,工业上采用的去除废水中油污的方法是将收集的废水存储在一个大的水池中,通过静置的方法,油污浮在水面上,然后利用人工将水面上的浮油收集。

  但是,目前这种去油方法所需静置时间长,而且去除油污不够彻底,不利于提高效率。

  发明内容

  本发明的目的是为了解决现有技术中的问题,提出一种废水去浮油机构,具有去除油污彻底,而且去污效率高的优点。

  本发明采用的技术方案如下:

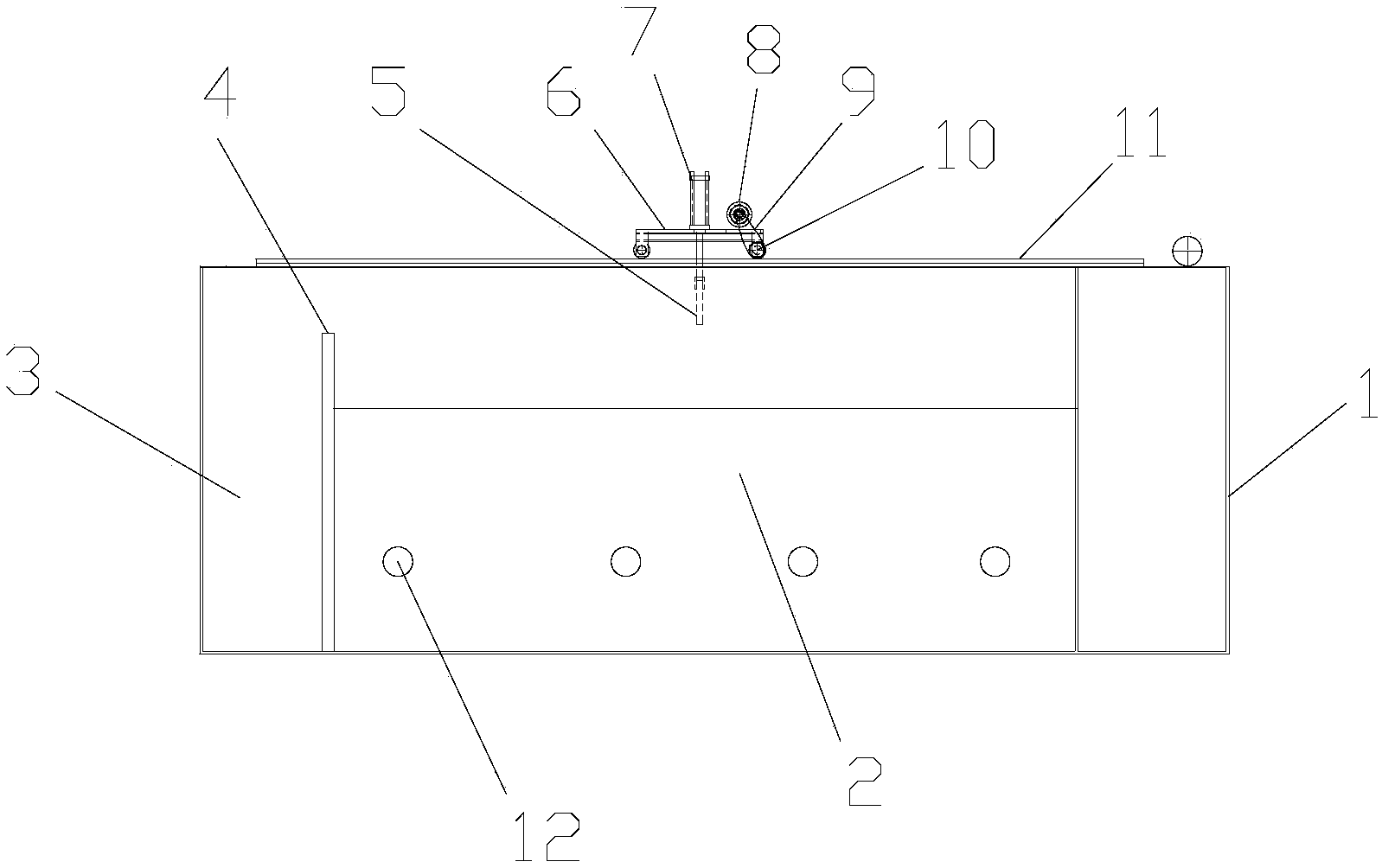

  一种废水去浮油机构,所述废水去浮油机构包括箱体,所述箱体内分割为第一腔体和第二腔体,且所述第一腔体的容积大于所述第二腔体的容积,所述第一腔体内设有吹气装置,所述箱体上侧设有开口,所述开口的两侧设有导轨,所述导轨上设有可沿所述导轨往返移动的刮油装置,所述刮油装置包括安装架和刮油板,所述安装架横跨于所述两侧的导轨上,所述刮油板竖直向下设于所述安装架上。

  进一步地,所述废水去浮油机构还包括气缸,所述气缸设于所述安装架上,所述气缸的伸缩轴竖直向下设置,所述刮油板与所述气缸的伸缩轴连接。

  进一步地,所述安装架的下侧设有滚轮,所述滚轮配合地设于所述导轨上。

  进一步地,所述废水去浮油机构还包括还包括电机,所述电机的输出轴上连接有第一链轮,至少一对所述滚轮相对设置且之间连接有轴辊,所述轴辊上设有第二链轮,所述第一链轮与所述第二链轮之间设有链条。

  进一步地,所述吹气装置为设于所述第一腔体底部的若干气管,所述气管上设有若干气嘴。

  本发明的有益效果是:

  本发明的废水去浮油机构,首先利用吹气装置往废水中通入空气,使废水中是油快速的浮到水面,然后利用刮油板将水面上的浮油刮到第二腔体内,从而达到将浮油与废水分离的目的。与现有技术相比,本发的废水去浮油机构去除油污彻底,而且去污效率高。
