申请日2017.09.28
公开(公告)日2017.12.19
IPC分类号C02F9/14
摘要
本发明涉及污水处理设备技术领域，特别涉及一种分级多通口分类式污水处理设备，它包括底座，该底座上安装有过滤池;所述过滤池由过滤壳一和过滤壳二组成;所述过滤壳一和过滤壳二内中部分别安装有M型过滤筛网一和M型过滤筛网二;所述过滤壳一和过滤壳二的底部分别设置有导出管一和导出管二;所述过滤池右侧设置有调节池;所述调节池内设置有三块隔板，将调节池内分隔成调节一室、调节二室、调节三室和调节四室;所述三块隔板的底部分别安装有电磁阀一、电磁阀二和电磁阀三;它采用多级分类处理，形成整套处理机构;它具有占地面积少，成本低，操作方便，工作效率高，保证企业的生产和生活用水。
权利要求书
1.一种分级多通口分类式污水处理设备，其特征在于：它包括底座，该底座上安装有过滤池;所述过滤池由过滤壳一和过滤壳二组成;所述过滤壳一和过滤壳二内中部分别安装有M型过滤筛网一和M型过滤筛网二;所述过滤壳一和过滤壳二的底部分别设置有导出管一和导出管二;所述过滤池右侧设置有调节池;所述调节池内设置有三块隔板，将调节池内分隔成调节一室、调节二室、调节三室和调节四室;所述三块隔板的底部分别安装有电磁阀一、电磁阀二和电磁阀三;所述导出管一穿插至调节四室中;所述导出管二穿插过调节一室;所述调节池右侧面上部设置有提升泵一，该提升泵一的一端与调节池上方的水平输出管一相连，水平输出管一的底面两侧分别设置有竖管一和竖管二，竖管一和竖管二分别穿插设在调节一室和调节四室中，竖管一和竖管二上分别安装有球阀一和球阀二;所述提升泵一的另一端与水平输出管二相连，水平输出管二的底面设置有竖管三和竖管四，竖管三和竖管四上分别安装有球阀三和球阀四，竖管三和竖管四分别插设在厌氧池和混凝沉淀池中;所述厌氧池和混凝沉淀池中分别设置有提升泵二和提升泵三;所述厌氧池中的提升泵二的输出管三与膜反应生物处理池相连;所述混凝沉淀池中的提升泵三的输出管四与清水消毒池相连;所述膜反应生物处理池的底部设置有输出管五，该输出管五插设在清水消毒池的底部，清水消毒池的右侧面上设置有清水导管。
2.根据权利要求1所述的一种分级多通口分类式污水处理设备，其特征在于：所述过滤池左侧上部设置有电机一，电机一与过滤池中的搅拌轴相连。
3.根据权利要求1所述的一种分级多通口分类式污水处理设备，其特征在于：所述过滤壳一和过滤壳二的底部均为V形部分。
说明书
一种分级多通口分类式污水处理设备
技术领域
本发明涉及污水处理设备技术领域，特别涉及一种分级多通口分类式污水处理设备。
背景技术
随着社会发展，工业企业以及人们生活都会产生污水。按污水来源分类，污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物。污水处理就是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。
传统的污水处理在实际应用中存在如下问题：传统的污水处理是将生活用水和企业污水分开处理，各自建立处理机构。针对于现在的大中型企业或者特大型企业或者污水严重的企业，需要建立自净处理系统来处理污水问题，保证环保。但是现在企业中的生活污水和企业污水，分开建设，存在资金浪费且没法协调占地问题。
发明内容
本发明的目的在于针对现有技术的缺陷和不足，提供一种分级多通口分类式污水处理设备，它采用多级分类处理，形成整套处理机构;它具有占地面积少，成本低，操作方便，工作效率高，保证企业的生产和生活用水。
为实现上述目的，本发明采用的技术方案是：

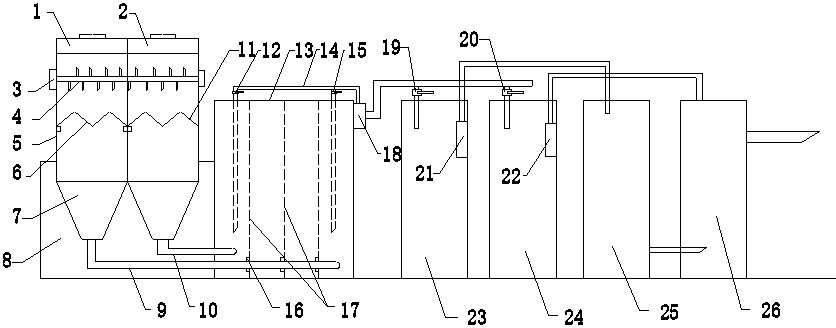

本发明所述的一种分级多通口分类式污水处理设备，它包括底座，该底座上安装有过滤池;所述过滤池由过滤壳一和过滤壳二组成;所述过滤壳一和过滤壳二内中部分别安装有M型过滤筛网一和M型过滤筛网二;所述过滤壳一和过滤壳二的底部分别设置有导出管一和导出管二;所述过滤池右侧设置有调节池;所述调节池内设置有三块隔板，将调节池内分隔成调节一室、调节二室、调节三室和调节四室;所述三块隔板的底部分别安装有电磁阀一、电磁阀二和电磁阀三;所述导出管一穿插至调节四室中;所述导出管二穿插过调节一室;所述调节池右侧面上部设置有提升泵一，该提升泵一的一端与调节池上方的水平输出管一相连，水平输出管一的底面两侧分别设置有竖管一和竖管二，竖管一和竖管二分别穿插设在调节一室和调节四室中，竖管一和竖管二上分别安装有球阀一和球阀二;所述提升泵一的另一端与水平输出管二相连，水平输出管二的底面设置有竖管三和竖管四，竖管三和竖管四上分别安装有球阀三和球阀四，竖管三和竖管四分别插设在厌氧池和混凝沉淀池中;所述厌氧池和混凝沉淀池中分别设置有提升泵二和提升泵三;所述厌氧池中的提升泵二的输出管三与膜反应生物处理池相连;所述混凝沉淀池中的提升泵三的输出管四与清水消毒池相连;所述膜反应生物处理池的底部设置有输出管五，该输出管五插设在清水消毒池的底部，清水消毒池的右侧面上设置有清水导管。
进一步地，所述过滤池左侧上部设置有电机一，电机一与过滤池中的搅拌轴相连。
进一步地，所述过滤壳一和过滤壳二的底部均为V形部分。
采用上述结构后，本发明有益效果为：本发明所述的一种分级多通口分类式污水处理设备，它采用多级分类处理，形成整套处理机构;它具有占地面积少，成本低，操作方便，工作效率高，保证企业的生产和生活用水。
