申请日2017.09.29
公开(公告)日2018.02.23
IPC分类号B65G65/46; B65G17/12; B65G37/00; B65G65/06; B65G65/00
摘要
本发明公开了一种用于半干污泥存储仓出仓的装置，其特征在于所述装置包括：可移动旋转刮板装置，所述可移动旋转刮板装置设置在半干污泥接收坑上方，用于逐层推动污泥料层表面的污泥进入缓冲槽;螺旋输送机，所述螺旋输送机设置在缓冲槽内，用于将缓冲槽内的污泥输送至刮板式斗提输送机。本发明通过可移动的污泥刮板装置可实现对污泥料仓的全覆盖，对料仓内的污泥出仓不留死角;可实现连续、自动的污泥出仓操作，减少人为干预和运行人员的投入;较长的螺旋输送机入口也具有一定程度的混合作用。解决了半干污泥堆放后不易出仓输送的问题。
权利要求书
1.一种用于半干污泥存储仓出仓的装置，所述半干污泥存储仓包括半干污泥接收坑，以及设置在半干污泥接收坑一侧的缓冲槽，其特征在于所述装置包括：
可移动旋转刮板装置，所述可移动旋转刮板装置设置在半干污泥接收坑上方，用于逐层推动污泥料层表面的污泥进入缓冲槽;
螺旋输送机，所述螺旋输送机设置在缓冲槽内，用于将缓冲槽内的污泥输送至刮板式斗提输送机;
刮板式斗提输送机，所述刮板式斗提输送机将污泥提升后经过链板输送机或皮带输送机，输送至炉前进料缓冲仓。
2.如权利要求1所述的用于半干污泥存储仓出仓的装置，其特征在于半干污泥接收坑上方设置导轨，可移动旋转刮板装置包括行车支撑架，所述行车支撑架两端设置行走小车，所述行走小车可沿导轨行走，以移动本装置，可移动旋转刮板装置主结构通过升降装置与行车支撑架连接，可移动旋转刮板装置主结构底部设置旋转刮板组，可移动旋转刮板装置主结构可通过升降装置调整高度位置，以适应物料堆放高度。
3.如权利要求1所述的用于半干污泥存储仓出仓的装置，其特征在于所述可移动旋转刮板装置设置雷达探测器，测量旋转刮板与物料的距离，以控制旋转刮板装置高度。
4.如权利要求1所述的用于半干污泥存储仓出仓的装置，其特征在于可移动旋转刮板装置主结构包括至少两个传动轮，其中一个为主动轮，其余为从动轮，旋转刮板组通过滚轮固定在传动轮边缘某固定点，传动轮转动时，刮板组做周期性往复圆周运行，从而将半干污泥输送出仓。
5.如权利要求4所述的用于半干污泥存储仓出仓的装置，其特征在于所述旋转刮板组与传动轮连接处采取可伸缩连接并通过弹簧使其自动复位，以使运行过程中装置整体水平移动时刮板组不随装置移动。
6.如权利要求4所述的用于半干污泥存储仓出仓的装置，其特征在于所述旋转刮板组的一端与主动轮连接，所述旋转刮板组的另一端与一个从动轮连接，所述旋转刮板组的中间位置与另一从动轮连接，保证主从动轮的角位移﹑角速度和角加速度相等，从而保证主从动轮运行的一致性。
7.如权利要求4所述的用于半干污泥存储仓出仓的装置，其特征在于所述旋转刮板组包括若干平行设置的刮板，所述刮板垂直向下，两侧向运行前方向弯曲，在刮板前侧形成可存储物料的物料槽，以增加可输送量，减小物料粘附在刮板上的可能性。
8.如权利要求4所述的用于半干污泥存储仓出仓的装置，其特征在于所述旋转刮板组相邻两个刮板的距离L优选为
其中，R为刮板旋转半径。
9.如权利要求4所述的用于半干污泥存储仓出仓的装置，其特征在于所述刮板高度H优选为：
其中，R为刮板旋转半径。
10.如权利要求1所述的用于半干污泥存储仓出仓的装置，其特征在于，所述可移动旋转刮板装置包括滚轮以及由所述滚轮驱动的履带，履带设有有刮板，通过滚轮带动履带转动将污泥输送进入缓冲槽。
说明书
一种用于半干污泥存储仓出仓的装置
技术领域
本发明涉及一种用于半干污泥存储仓出仓的装置，属于固体废弃物处理领域。
背景技术
近年来，随着我国经济的高速发展和城市化进程加快，我国城市污水处理量及相应产生的污泥量快速增长。同时，随着经济向更高层次的发展和人民生活水平的不断提高，对环保要求越来越高，以往重水轻泥的局面得到了很大的改变，对污泥处理的要求日益提高和重视。
城市污水污泥的处置途径主要包括土地利用、卫生填埋、焚烧处理等方法。近年来污泥焚烧技术已经逐步成为处理污泥的主流，愈来愈受到世界各国的青睐。目前，污泥干化焚烧是我国主流的污泥处理处置形式之一。
在干化焚烧处理工艺中，常需对干化后的半干污泥进行暂时存储，再出仓输送入炉焚烧，如焚烧系统检修期间产生的半干污泥，其他污水处理厂产生的半干污泥输运到某污泥干化焚烧厂集中焚烧等情况，均需要对半干污泥暂存。在半干污泥出仓环节，由于半干污泥存储量较大，料层厚度较高，料层底部压力较大，且存在半干污泥“板结”现象，导致半干污泥出仓困难。通过底部滑架将污泥推入污泥输送机的方式，由于上述原因不易将半干污泥从料仓中顺利出仓并进入输送环节。
发明内容
本发明的目的在于提供一种用于半干污泥存储仓出仓的装置，能有效实现污泥料仓的半干污泥出仓和输送。
为了实现上述目的，本发明的技术方案如下：一种用于半干污泥存储仓出仓的装置，所述半干污泥存储仓包括半干污泥接收坑，以及设置在半干污泥接收坑一侧的缓冲槽，其特征在于所述装置包括：
可移动旋转刮板装置，所述可移动旋转刮板装置设置在半干污泥接收坑上方，用于逐层推动污泥料层表面的污泥进入缓冲槽;
螺旋输送机，所述螺旋输送机设置在缓冲槽内，用于将缓冲槽内的污泥输送至刮板式斗提输送机;
刮板式斗提输送机，所述刮板式斗提输送机将污泥提升后经过链板输送机或皮带输送机，输送至炉前进料缓冲仓。

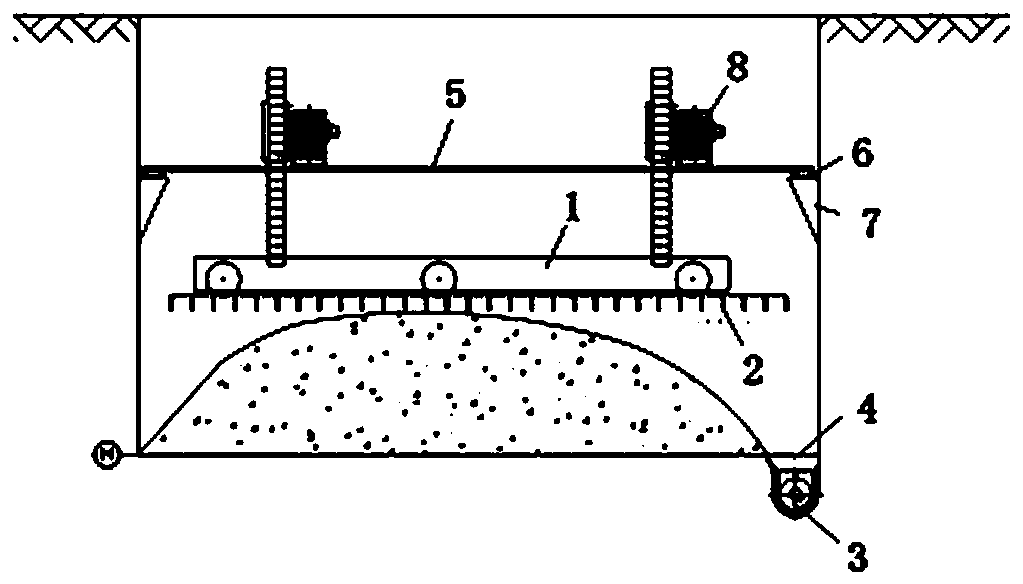

优选地，半干污泥接收坑上方设置导轨，可移动旋转刮板装置包括行车支撑架，所述行车支撑架两端设置行走小车，所述行走小车可沿导轨行走，以移动本装置，可移动旋转刮板装置主结构通过升降装置与行车支撑架连接，可移动旋转刮板装置主结构底部设置旋转刮板组，可移动旋转刮板装置主结构可通过升降装置调整高度位置，以适应物料堆放高度。
优选地，所述可移动旋转刮板装置设置雷达探测器，测量旋转刮板与物料的距离，以控制旋转刮板装置高度。
优选地，可移动旋转刮板装置包括至少两个传动轮，其中一个传动轮为主动轮，其余传动轮为从动轮，旋转刮板组通过滚轮固定在传动轮边缘某固定点，传动轮转动时，旋转刮板组做周期性往复圆周运行，从而将半干污泥输送出仓。
优选地，所述旋转刮板组与传动轮连接处采取可伸缩连接并通过弹簧使其自动复位，以使运行过程中装置整体水平移动时刮板组不随装置移动。所述旋转刮板组与传动轮连接处采取可伸缩连接，刮板组作旋转圆周运动，当刮板组与半干污泥接触后，由于刮板组受到沿装置主结构移动方向的阻力，此时由于可伸缩连接的作用，刮板组不会沿着刮板装置主结构方向移动，当刮板组离开半干污泥时，通过弹簧使其自动复位，避免了装置主结构整体水平移动过程中刮板组随其水平移动而造成的损坏。
优选地，所述旋转刮板组的一端与主动轮连接，所述旋转刮板组的另一端与一个从动轮连接，所述旋转刮板组的中间位置与另一从动轮连接，保证主从动轮的角位移﹑角速度和角加速度相等，从而保证主从动轮运行的一致性。
优选地，所述刮板垂直向下，两侧向运行前方向弯曲，在刮板前侧形成可存储物料的物料槽，以增加可输送量，减小物料粘附在刮板上的可能性。
优选地，所述旋转刮板组相邻两个刮板的距离L优选为
其中，R为刮板旋转半径，刮板旋转半径是刮板旋转时的旋转半径，具体是刮板与传动轮连接点到传动轮圆心的距离。
优选地，所述刮板高度H优选为：
其中，R为刮板旋转半径。
优选地，所述可移动旋转刮板装置包括滚轮以及由所述滚轮驱动的履带，履带设有有刮板，通过滚轮带动履带转动将污泥输送进入缓冲槽。
优选地，所述可移动旋转刮板装置靠近螺杆输送机侧低于另一侧，使得旋转刮板装置倾斜，以减小刮泥阻力。
优选地，所述螺旋输送机位于料仓侧面底部位置，便于物料进入刮板式斗提输送机。
本发明通过可移动的污泥刮板装置可实现对污泥料仓的全覆盖，对料仓内的污泥出仓不留死角;可实现连续、自动的污泥出仓操作，减少人为干预和运行人员的投入;较长的螺旋输送机入口也具有一定程度的混合作用。解决了半干污泥堆放后不易出仓输送的问题。
