申请日2017.09.29
公开(公告)日2017.12.15
IPC分类号C02F1/04; C02F103/16
摘要
本发明公开一种冶金废水变频循环系统，包括：炉料罐，所述炉料罐内设置有蒸发器，所述蒸发器联通有废水管路，所述废水管路上设置有变频泵，所述变频泵连接有控制系统，所述变频泵还旁通有缓存水箱，本申请提供的冶金废水变频循环系统，具有能耗低，能源消耗低的优点。
权利要求书
1.一种冶金废水变频循环系统，其特征在于，包括：炉料罐，所述炉料罐内设置有蒸发器，所述蒸发器联通有废水管路，所述废水管路上设置有变频泵，所述变频泵连接有控制系统，所述变频泵还旁通有缓存水箱。
2.根据权利要求1所述的一种冶金废水变频循环系统，其特征在于，所述蒸发器的上方设置有冷凝器，所述冷凝器包括螺旋形的冷凝管和空冷设备，所述冷凝管联通有循环水箱。
3.根据权利要求1所述的一种冶金废水变频循环系统，其特征在于，所述蒸发器内设置有液位传感器，所述液位传感器用于检测蒸发器内的液位变化速度，当液位变化速度超过设定值时，所述控制系统用于控制所述变频泵的功率变化。
4.根据权利要求1所述的一种冶金废水变频循环系统，其特征在于，所述蒸发器上还设置有电控排污阀，所述电控排污阀连接有所述控制系统，所述控制系统连接有冲洗泵，所述冲洗泵连接有缓存水箱，用于当电控排污阀打开时，所述控制系统打开冲洗泵清洗所述蒸发器。
5.根据权利要求4所述的一种冶金废水变频循环系统，其特征在于，所述排污阀连接有污水收集箱，所述污水收集箱内设置有过滤设备。
6.根据权利要求1所述的一种冶金废水变频循环系统，其特征在于，所述循环水箱通过提升泵连接有高位水箱，所述高位水箱通过循环管路连接至冶金设备中。
7.根据权利要求6所述的一种冶金废水变频循环系统，其特征在于，所述高位水箱还连接有外部水源，所述高位水箱内设置有第二液位传感器，用于当第二液位传感器检测的液位低于设定值时，外部水源向所属高位水箱中补充水。
8.根据权利要求1所述的一种冶金废水变频循环系统，其特征在于，所述缓存水箱还连接有联通蒸发器的补液泵，所述补液泵连接有控制系统。
说明书
一种冶金废水变频循环系统
技术领域
本发明涉及冶金行业的废水循环领域，具体涉及一种冶金废水变频循环系统。
背景技术
冶金工业是各工业部门中的用水大户之一，其中循环冷却水占总用水量的70%～80%。由于其生产工艺复杂，用水要求各异，致使循环冷却水种类繁多，因此对冶金工业循环冷却水水质稳定处理时与其他工业部门不同。由于废水的产生量是不断变化的值，因此如果对循环冷却水处理不当，会使回收利用设备的负荷不断变化，负荷太高容易导致回收利用设备的工作情况不佳，无法处理出符合循环利用条件的循环水，当负荷太低怎会导致能耗增加，造成极大的经济损失。同时，废水中具有较多的杂质，现有技术缺少一种低能耗、节能、符合工厂实际需要的废水循环利用系统。
发明内容
有鉴于此，本申请提供一种冶金废水变频循环系统，具有能耗低，灵活性好，节约用水的优点。

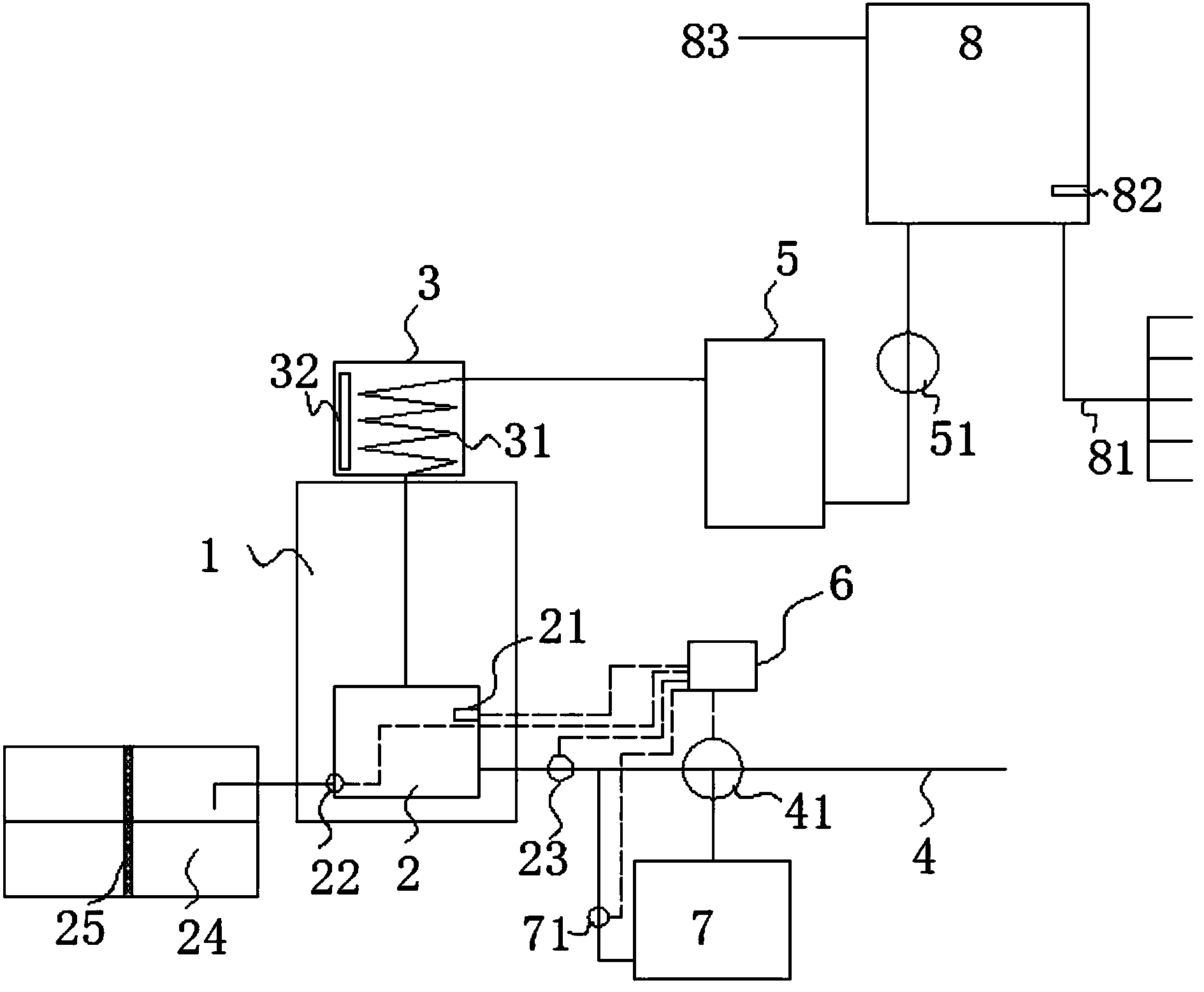

为解决以上技术问题，本发明提供的技术方案是一种冶金废水变频循环系统，包括：炉料罐，所述炉料罐内设置有蒸发器，所述蒸发器联通有废水管路，所述废水管路上设置有变频泵，所述变频泵连接有控制系统，所述变频泵还旁通有缓存水箱。
优选的，所述蒸发器的上方设置有冷凝器，所述冷凝器包括螺旋形的冷凝管和空冷设备，所述冷凝管联通有循环水箱。
优选的，所述蒸发器内设置有液位传感器，所述液位传感器用于检测蒸发器内的液位变化速度，当液位变化速度超过设定值时，所述控制系统用于控制所述变频泵的功率变化。
优选的，所述蒸发器上还设置有电控排污阀，所述电控排污阀连接有所述控制系统，所述控制系统连接有冲洗泵，所述冲洗泵连接有缓存水箱，用于当电控排污阀打开时，所述控制系统打开冲洗泵清洗所述蒸发器。
优选的，所述排污阀连接有污水收集箱，所述污水收集箱内设置有过滤设备。
优选的，所述循环水箱通过提升泵连接有高位水箱，所述高位水箱通过循环管路连接至冶金设备中。
优选的，所述高位水箱还连接有外部水源，所述高位水箱内设置有第二液位传感器，用于当第二液位传感器检测的液位低于设定值时，外部水源向所属高位水箱中补充水。
优选的，所述缓存水箱还连接有联通蒸发器的补液泵，所述补液泵连接有控制系统。
本申请与现有技术相比，其详细说明如下：
本申请公开了一种冶金废水变频循环系统，包括缓存有炉料的炉料罐，本系统利用炉料的预热对废水进行蒸发，蒸发后的水蒸气冷凝形成冷凝水送入循环水箱，用于供给各生产设备，本系统利用了炉料的废热净化废水，使废水可以重复利用作为冷凝水或其他循环水，具有节约用水，节约能耗的优点，所述废水管路上设置有连接控制系统的变频泵，适用于废水管路中流量不稳定，波动大的实际生产情况，控制系统可以根据各传感器控制变频泵的功率，具有灵活性好，避免空转或功率不足的情况。变频泵还旁通有缓存水箱，用于当废水管路中流量较大、蒸发器蒸发功率不足时缓存废水，避免废水堆积在蒸发器内导致无法保证蒸发效率、净化效果的问题。
